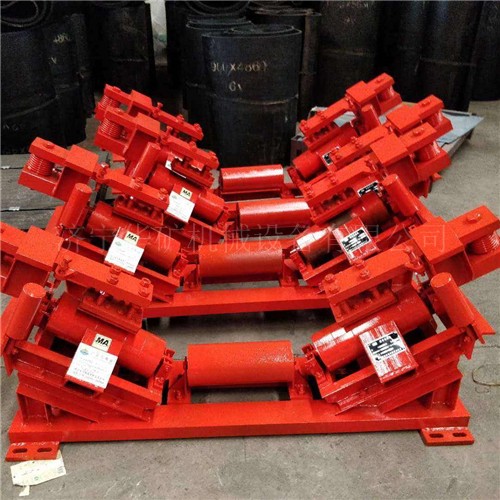

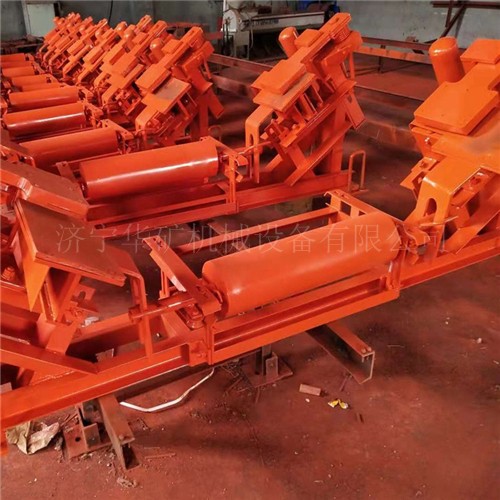

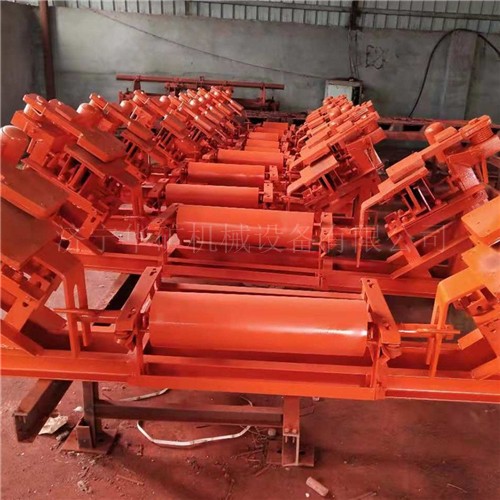

DDZ-35-80斷帶抓捕器
DDZ-35-80斷帶抓捕器產品簡介:
DDZ-35-80斷帶抓捕器采用了閘塊敞開式結構,從根本上解決了閘塊對輸送物料的影響。該產品正常情況下作托輥使用,當發生斷帶或逆止器失效時,可迅速抓捕住膠帶斷裂或失控后突然下滑的重、空段膠帶,并具有防止膠帶跑偏的功能在需要時可作卡帶器使用。本款斷帶抓捕器設計新穎,結構合理,動作安全可靠,斷帶抓捕效果好,使用維護簡單,真正做到在不斷帶情況下試驗,在實驗中確保斷帶抓捕的安全可靠。廣泛適用于礦山、冶金、化工、建材、港口碼頭等。
DDZ-35-80斷帶抓捕器工作條件:
a.環境溫度:0℃~+40℃;平均相對濕度:不大于95%(+25℃);
b.大氣壓力:80~110kPa;環境噪聲:不大于75dB;
DDZ-35-80斷帶抓捕器產品特點:
(1)采用沿線多點布置,解決了斷帶點隨機變化的問題。
(2)工作機構采用局部斷面制動,可敞開擺動閘塊機構,從根本上解決了閘塊對輸送物料的影響,適用范圍廣。
(3)采取了與膠帶接觸觸發方式,觸發動作靈敏可靠,并具有報警功能。
(4)采用離心撥抓無磨損運行方式,使用壽命長。
(5)滿足在不斷帶下調試,確保了斷帶抓捕器的工作可靠性。
(6)該產品多功能。除具有斷帶保護功能外還可防跑偏、逆止器以及卡帶器使用等。
DDZ-35-80斷帶抓捕器安裝調整:
a. 安裝前首先檢查機架是否變形,上下抓捕架及托輥靈活情況。
b. 搬運斷帶抓捕器時嚴禁亂摔亂碰,以免機架變形及零部件損壞。
c. 斷帶抓捕器安裝位置應靠近頭部驅動滾筒,距頭部卸載滾筒(或最大張力點)50~70米,由地腳螺栓固定,方向:配重臂在沿巷道方向下方。
d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。
e. 上下抓捕架的支撐托輥應與膠帶緊密接觸,保證上下帶面理論間距。
f. 安裝后,進行重、空載試運行,觀察斷帶抓捕器與皮帶配合情況。
DDZ-35-80斷帶抓捕器產品參數:
D-帶式輸送機 D-斷帶 Z-抓捕器 35-額定制動力35kn 80皮帶寬度80cm
膠帶寬度:800mm-2000mm
額定制動力;35KN
機架形式:剛性架式、落地式
托輥槽角:各種槽角
技術參數:?jiǎn)蝹?cè)制動寬度:80mm-160mm
運動阻力:<400n
安裝距離:10-12度 50米 13-15度 45米 16-18度 40米 19-22度 35米 22度以上 30米
