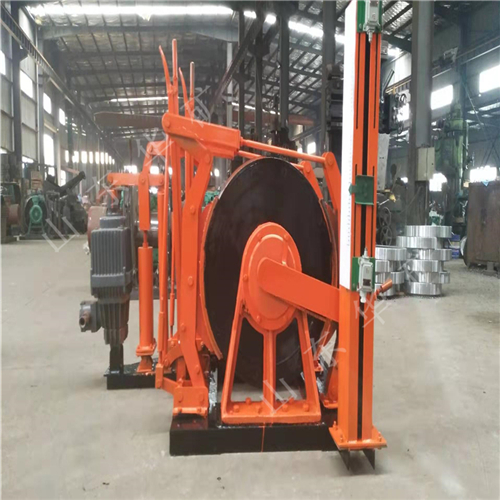

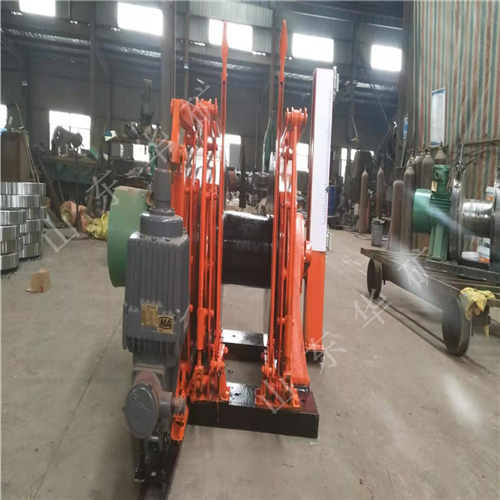

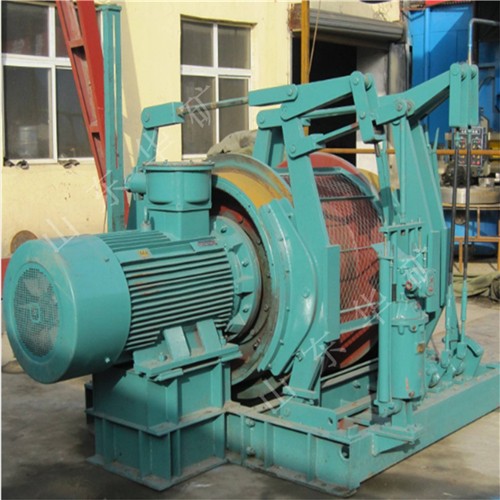

JYB60×1.25運輸絞車
JYB60×1.25運輸絞車產品概述:
JYB60×1.25運輸絞車主要用于煤礦井下和其它礦山在傾斜角小于30°的巷
道牽引礦車。JYB系列運輸絞車均為防爆型,供礦井井下或地面裝載調度編
組礦車及在中間巷拖運礦車和其他輔助搬運工作。JYB16ⅹ1.4運輸絞車均采
用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起
動平穩、操作靈活、制動可靠、噪音低等特點。
JYB60×1.25運輸絞車工作原理:
JYB系列運輸絞車采用一級差動輪系和一級定軸輪系進行傳動,在行星輪系
里采用了浮動機構。左端支承在電機上,右端支承在支架上,深度指示器的
齒輪與卷筒上的內齒輪嚙合。
電機齒輪與軸齒輪相聯,軸齒輪帶動小齒輪架上的三個小行星輪旋轉,小行
星輪與小內齒輪相嚙合,三個小行星輪除作自轉外,還要圍繞軸齒輪公轉,
即帶動了小齒輪架旋轉,小齒輪架與雙聯齒輪相聯,從而使雙聯齒輪旋轉,
于是帶動大行星輪轉動,此時可有下列三種狀態:
(1)如果左剎車閘松開,右剎車閘剎住制動輪,大行星輪只有自轉,通
過大內齒輪帶動卷筒旋轉起來,即可進行牽引,此時稱為工作狀態。
(2)如果左剎車閘剎住卷筒,右剎車閘松開,大內齒輪因與卷筒相聯結
,故不旋轉,大行星輪除作自轉外,還要公轉,同時通過大齒輪架帶動右剎
車輪旋轉,重物因卷筒靜止,被停留在某一位置,此為停止?fàn)顟B(tài)。
(3)如果開啟電機使電機反轉帶動了卷筒反轉,稱為工作下放狀態。在
起動和停止時,以及在重物下放中為調節卷筒轉速,可利用兩剎車裝置交替
剎緊和松開進行調節。
JYB60×1.25運輸絞車運輸絞車產品參數:
外層鋼絲繩靜張力:60kN
卷筒尺寸(直徑×寬度): φ710×800(mm)
外層鋼絲繩繩速:1.25 m/s
鋼絲繩直徑:26mm
容繩量:650m
總減速比:32.5
電動機型號:YBK2 315M-6
功 率:90kW
轉 速:989r/min
電 壓:380/660v
外型尺寸(長×寬×高):2286×2286×2856(mm)
絞車重量(包括電動機):5550kg
