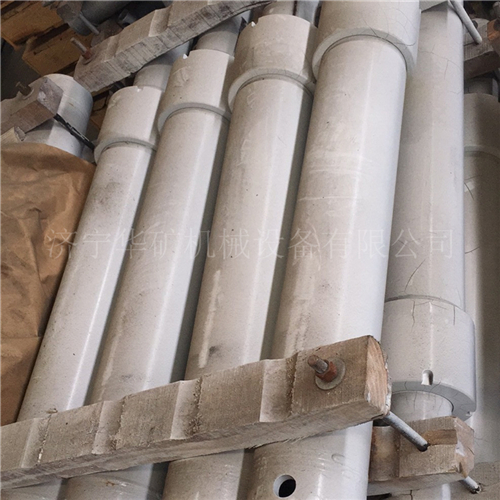

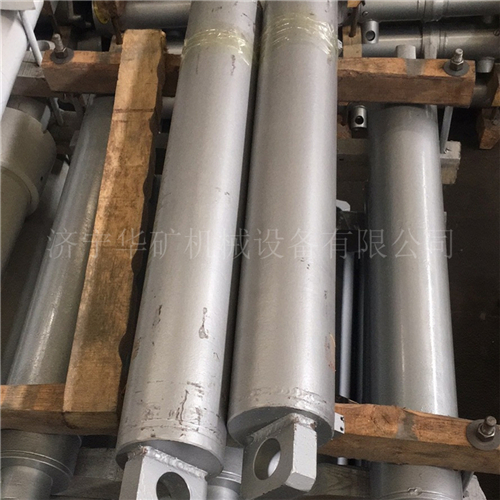

懸移頂梁液壓支架支柱
懸移頂梁液壓支架支柱產品介紹:
與懸移頂梁液壓支架和千斤頂配套使用,是支架的核心部件,支撐和提缸壓力源由外部管路系統供給,適合水平或緩傾斜煤層。 支撐和提缸由操縱閥控制,動作快而平穩,操作安全可靠。
懸移頂梁液壓支架支柱常見型號:

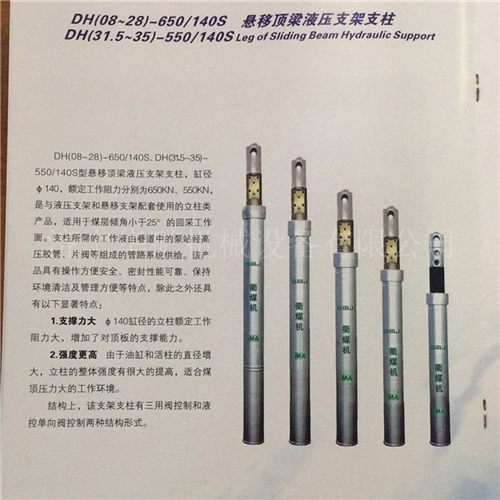

DH(06-35)-400/110S DH(08-28)-500/125S DH(31.5-35)-400/125S,DH(08-28)-650/140S,DH(31.5-35)-550/140S型
懸移頂梁液壓支架支柱產品參數:
DH06 | DH08 | DH10 | DH12 | DH14 | DH16 | DH18 | DH20 | DH22 | DH25 | DH28 | ||
最高高度mm | 630 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2240 | 2500 | 2800 | |
最低高度mm | 520 | 570 | 840 | 870 | 1000 | 1100 | 1200 | 1310 | 1480 | 1720 | 2020 | |
工作行程mm | 110 | 230 | 260 | 330 | 400 | 500 | 600 | 690 | 760 | 780 | 780 | |
重量kg | 31 | 36 | 41 | 46 | 51 | 56 | 61 | 66 | 72 | 77 | 90 | |
額定工作 阻力kN | 400 | |||||||||||
額定工作 液壓MPa | 42.1 | |||||||||||
初 撐 力 kN | 泵壓 20MPa | 299 | ||||||||||
泵壓 15MPa | 142 | |||||||||||
油缸內徑mm | 110 | |||||||||||
提缸力kN | 39.2 | |||||||||||
工作介質 | 按MT76要求乳化油的2%~5%的乳化液 | |||||||||||
底座面積cm 2 | 172 |
