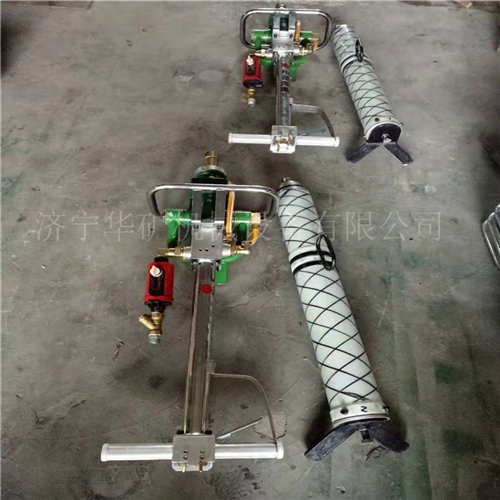

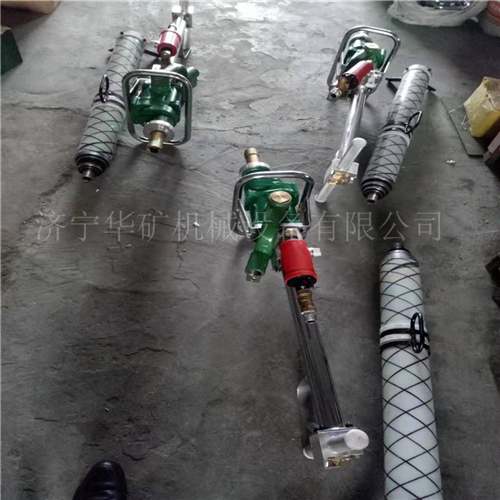

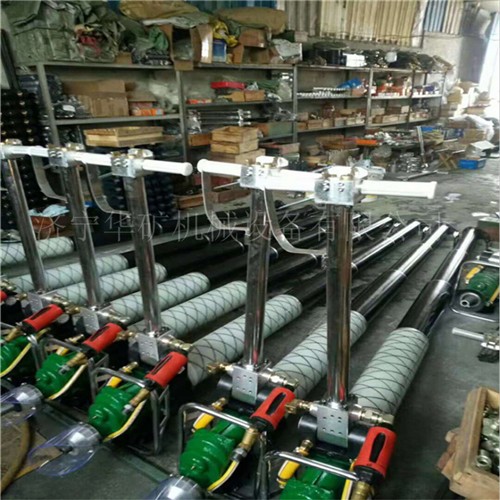

MQTB-130/4.1氣動支腿式幫錨桿鉆機
MQTB-130/4.1氣動支腿式幫錨桿鉆機產品概述:
MQTB-130/4.1氣動支腿式幫錨桿鉆機是為了降低工人的勞動強度,提高工作效率而研發的幫錨桿鉆機,該鉆機操作方便、性能可靠,是用支腿來支撐鉆機、克服反轉轉矩并進行輔助推進,大大的降低了工人的勞動強度。該機主要用于煤巷及半煤巷側幫的錨桿支護、迎前打破孔、錨桿的攪拌及螺母的安裝,也可用于鉆探測地質構造煤層探水探瓦斯孔、煤層注水孔和卸放壓力孔。
MQTB-130/4.1氣動支腿式幫錨桿鉆機使用條件:
1、壓縮空氣應保持在0.4—0.6MPa,壓縮空氣要保持潔凈干燥。
2、潤滑
潤滑油:環境溫度在-15--10℃時,可選用20#機油:環境溫度在10--35℃時,可選用30#機油。馬達中的軸承,齒輪箱中的齒輪、軸承可選用2#鋰基潤滑脂。
潤滑作業:鉆孔時,嚴禁無油作業,油杯中必須有潤滑油儲存。潤滑油消耗量以2-3ml/min為宜。檢修馬達與齒輪箱時,加滿傳動箱內空腔2/3潤滑脂為宜。
3、用麻花鉆桿鉆孔時,采用帶孔麻花鉆桿濕式鉆孔。
MQTB-130/4.1氣動支腿式幫錨桿鉆機產品參數:
工作氣壓 Mpa 0.4-0.63
額定氣壓 Mpa 0.5
額定轉速 r/min 240
額定轉矩 N.m 80
額定功率 kw 4.1
失速轉矩 N.m 185
空載轉速 r/min ≥600
耗氣量 m3/min 4
最大推力 KN 4
沖洗水壓力Mpa 0.6-1.2
噪聲 dB(A) ≤ 95
整機大高度mm 3170±50
整機小高度mm 1165±50
整機重量 Kg 55
