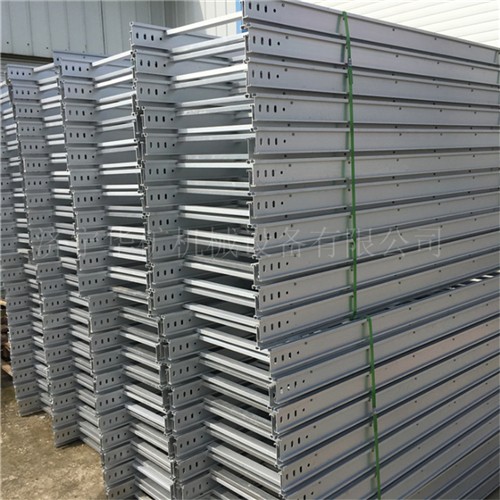

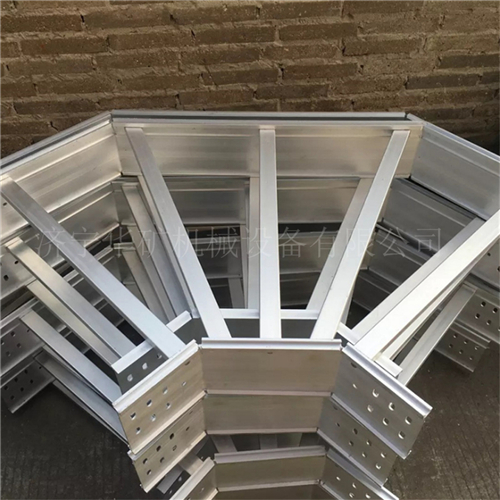

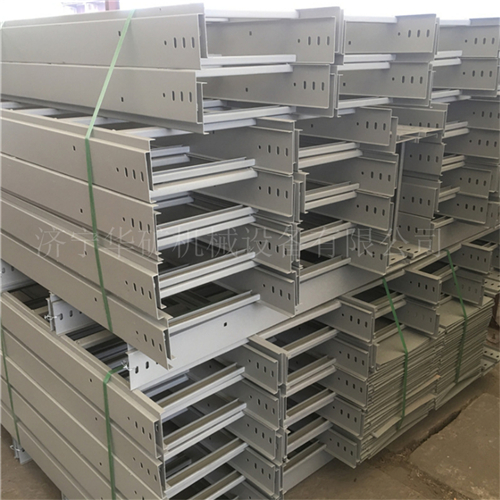

梯式電纜橋架

梯式電纜橋架產品簡介：

梯式電纜橋架具有重量輕，結構簡單，成本低，強度大，造型別具，安裝方便、散熱、透氣性好等優點，使用最小量化的連接螺栓，它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。梯級式電纜橋架備有護罩，需要配護罩時可在訂貨時注明，其所有配件與托盤式、槽式橋架通用

梯式電纜橋架選用要點：

1)梯式電纜橋架及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。

2)梯式電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。

3)在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

4)梯式電纜橋架寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%~50%，控制電纜可取50%~70%，且宜預留10%~25%工程發展裕量。

5)在選擇梯式電纜橋架的荷載等級時，梯式電纜橋架的工作均布荷載不應大于所選梯式電纜橋架荷載等級的額定均布荷載，如果梯式電纜橋架的支吊架的實際跨距不等于2m 時，則工作均布荷載應滿足要求。

6)各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

7)在選擇梯式電纜橋架的彎通或引上、引下裝置時，不應小于梯式電纜橋架內電纜最小允許彎曲半徑。

8)對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

梯式電纜橋架安裝要點：

1、梯式電纜橋架敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。

2、根據梯式電纜橋架敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。

3、地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。

4、不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內
