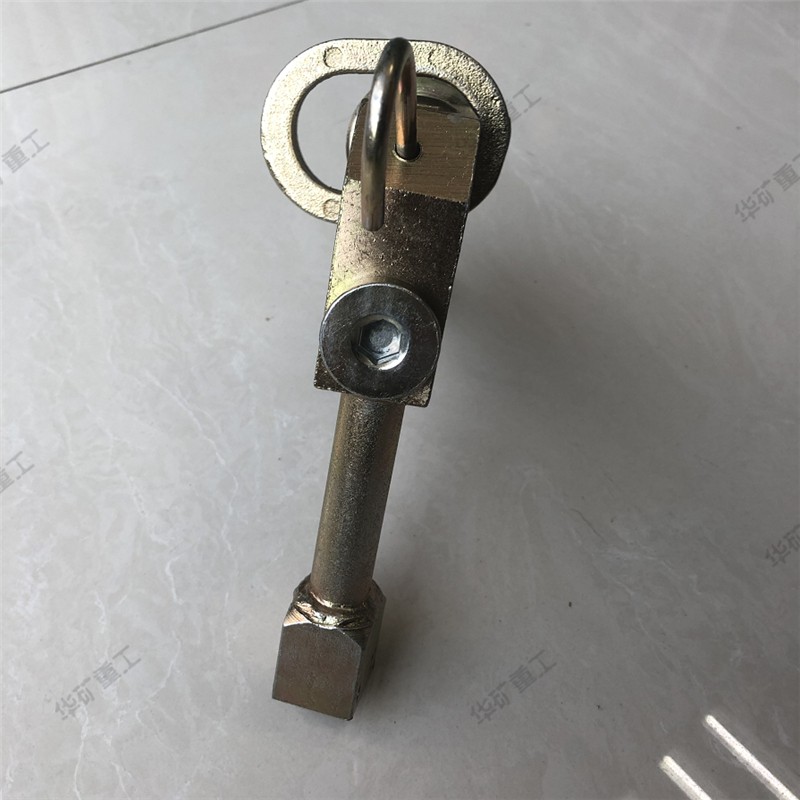

注液槍
注液槍產品簡介:

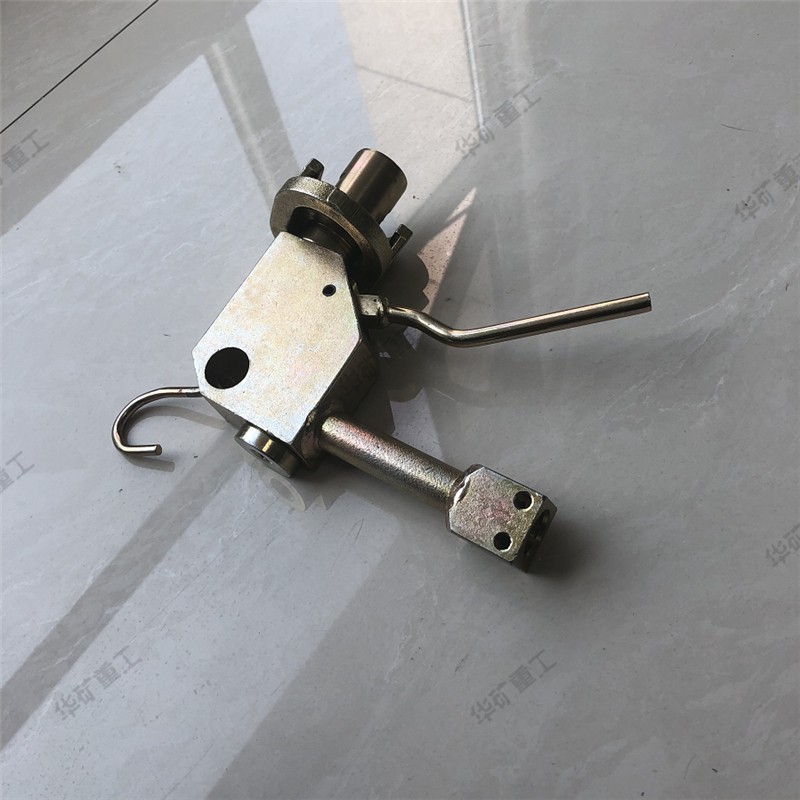

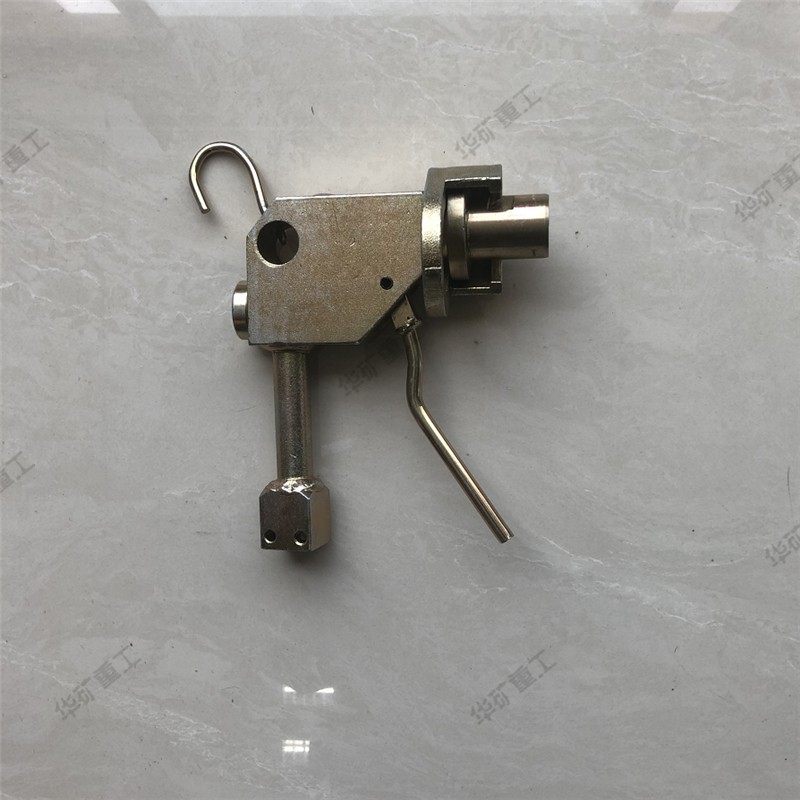

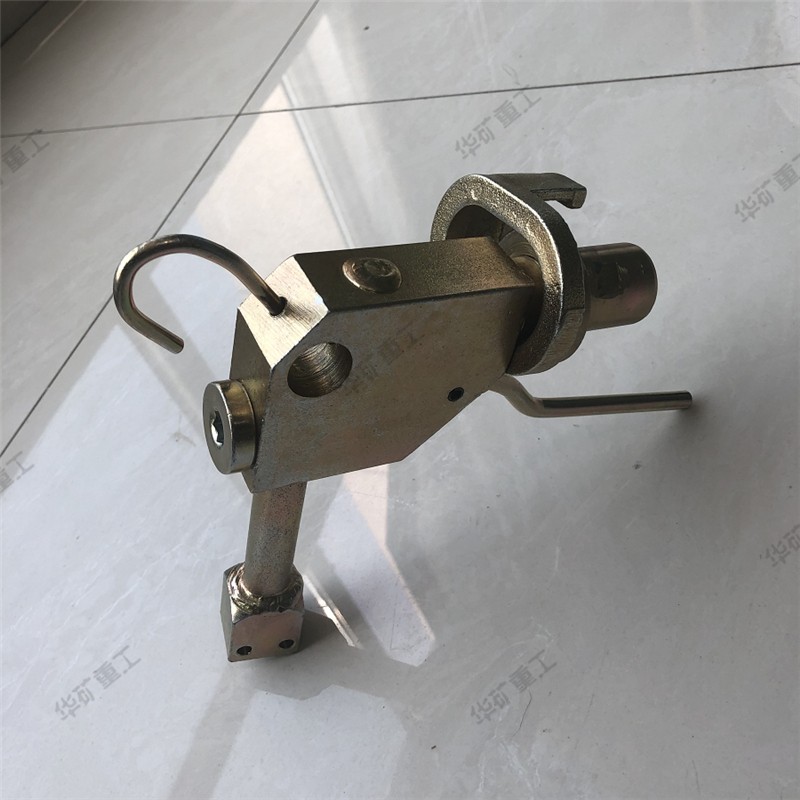

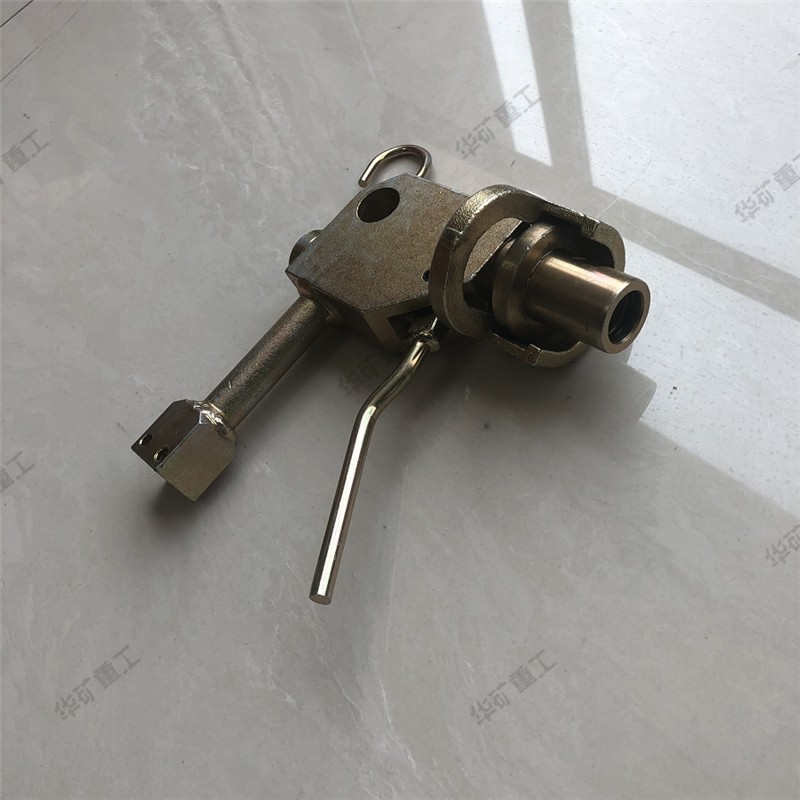

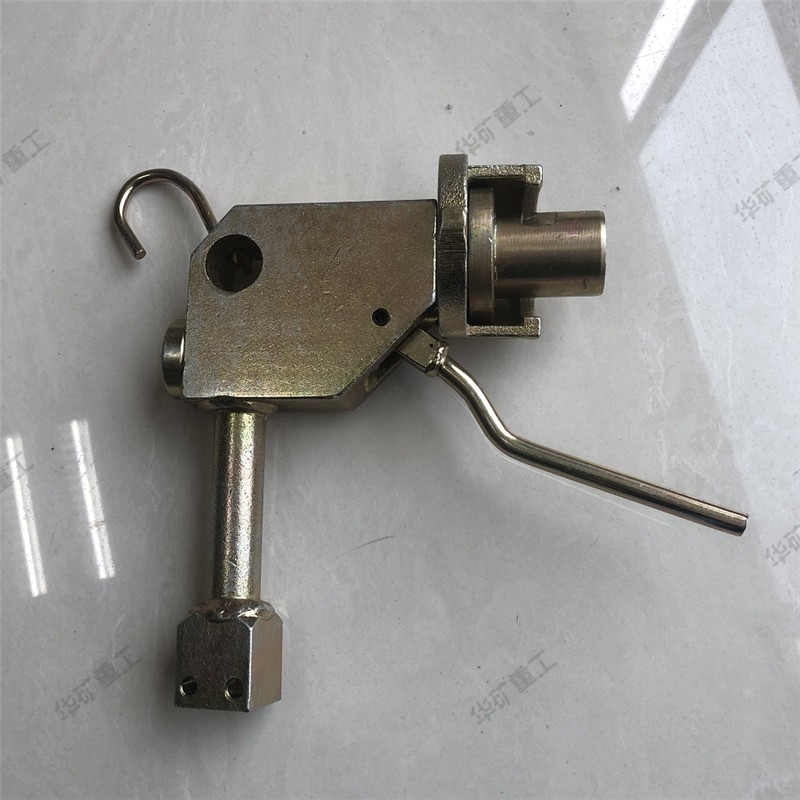

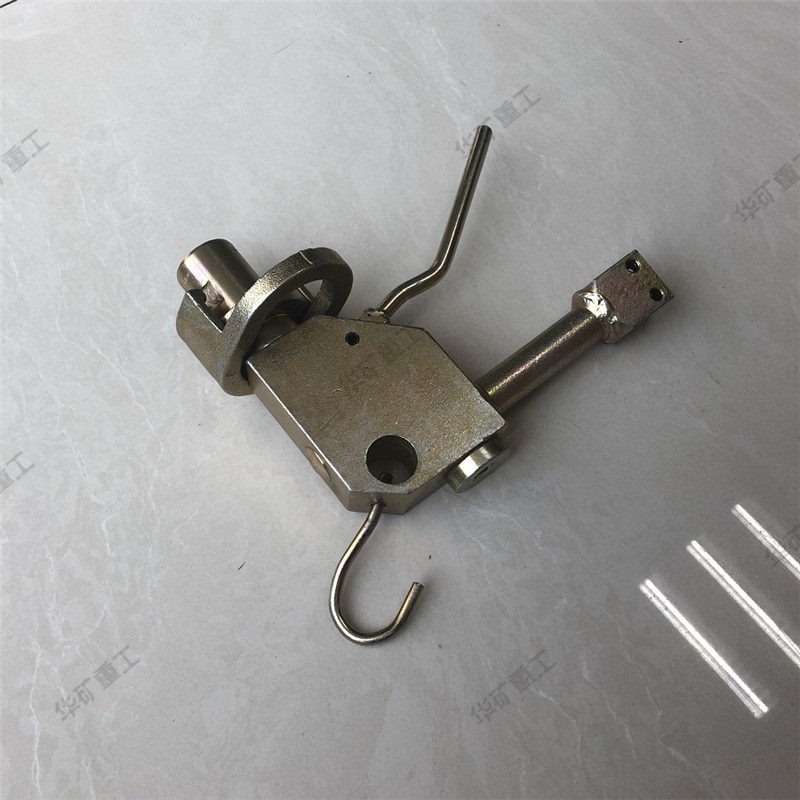

適合于煤礦單體液壓支柱用的恒壓注液槍。該注液槍由注液嘴,卡環進液管、槍體、差動活塞、控制頂桿、調節螺母、手動裝置、彈簧等組成。采用差動活塞鎖定控制頂桿,開啟進液閥,鎖定方式為機械式。當單體液壓支柱的初撐力達到規定值時,差動活塞通過液壓差動自動解除閉鎖,關閉進液閥。也可通過手動裝置關閉進液閥。該恒壓注液槍可通過調節螺母調整彈簧力的大小,調整單體液壓支柱的初撐力。
注液槍工作原理:
一種礦用單體液壓支柱使用的注液槍,包括:閥體、鎖緊套、手把、頂桿、隔離套、單向閥座、鋼球、彈簧、壓緊螺釘、出液口,在閥體的后端利用接頭連接進液管,手把通過銷軸連接在閥體上,隔離套、單向閥座、鋼球、彈簧依次裝置在閥體后部內,它是在閥體上開有過液槽,過液槽的外部由密閉板密封,在閥體前部設置有前進液孔,在隔離套上設置有后進液孔和半圓弧流液槽,前進液孔與后進液孔通過過液槽連通,加工工藝較為簡單,具有結構緊湊、體積較小、密封性能好等特點。
注液槍產品特點:
⑴利用向支柱內充液的方式測定支柱內液體的壓力,可以使支柱內的液體一滴不泄;壓力一點不降,有效的保證了支護的安全;
⑵能自動排氣,一次充液測壓成功,操作非常方便;
⑶結構簡單、密封件少,性能可靠;
⑷體積小、重量輕、攜帶方便;
注液槍技術性能:
1、工作壓力:15-20MPa
2、注液時手把力:157N
3、工作介質:含1%-2%M10的乳化液
