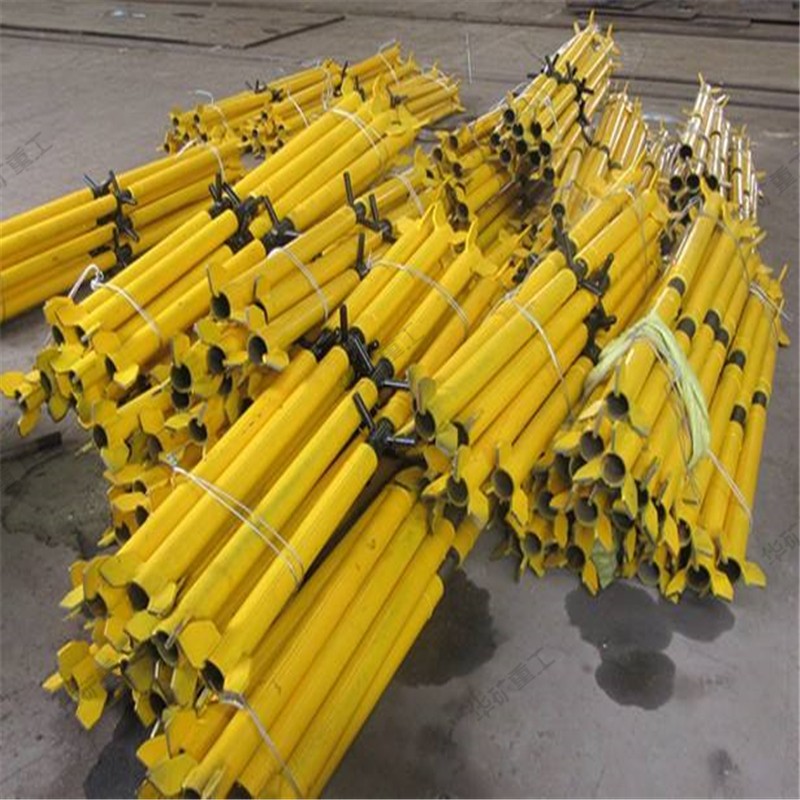

螺旋支柱
螺旋支柱產品簡介:

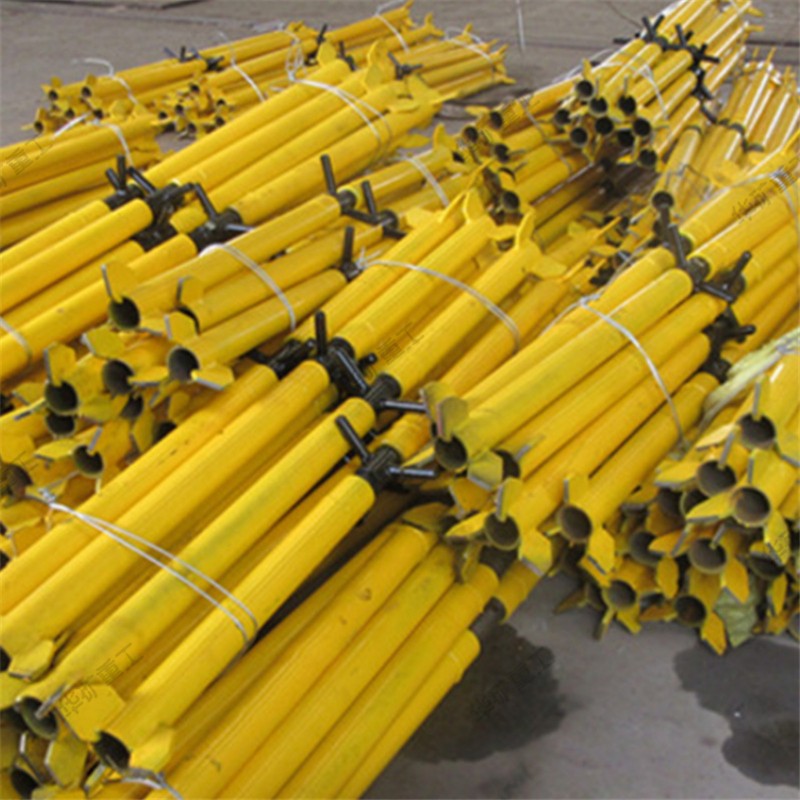

螺旋支柱是一款小支撐力、輕便的機械式臨時支護設備。便攜式螺旋支柱主要由上支柱、下支柱、支撐螺桿、承壓板等組成,是理想的防止井下巷道、采場巖石掉落,支住頂板,保障安全的臨時性支護設備。
螺旋支柱使用范圍:
1、井下風爆工、出渣工、充填工、支護工作業時;
2、頂板破碎、倒三角節理發育、巖石不穩固的掘進工程作業時
3、巷道破碎進行永久支護前
4、適用于緩傾斜質板和橫向兩幫的點柱支排,支撐范圖1.5-3.5m
螺旋支柱主要結構特點及技術優越性:

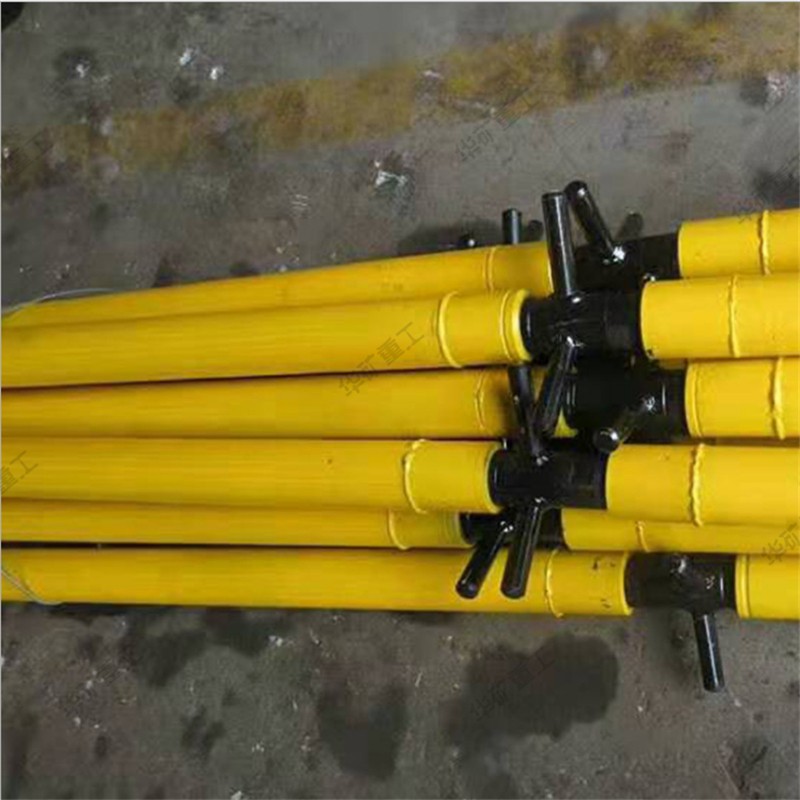

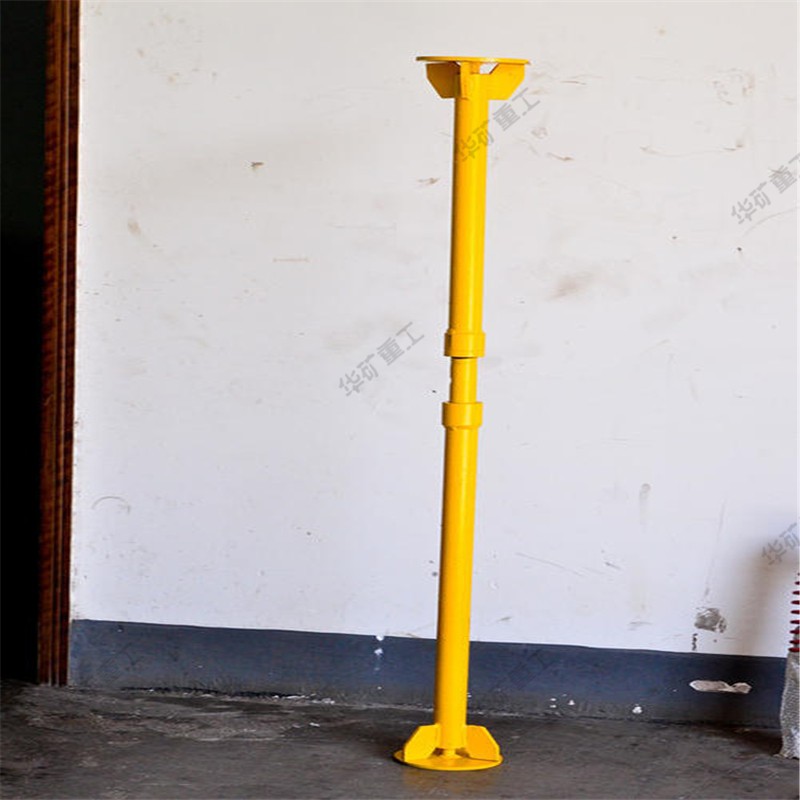

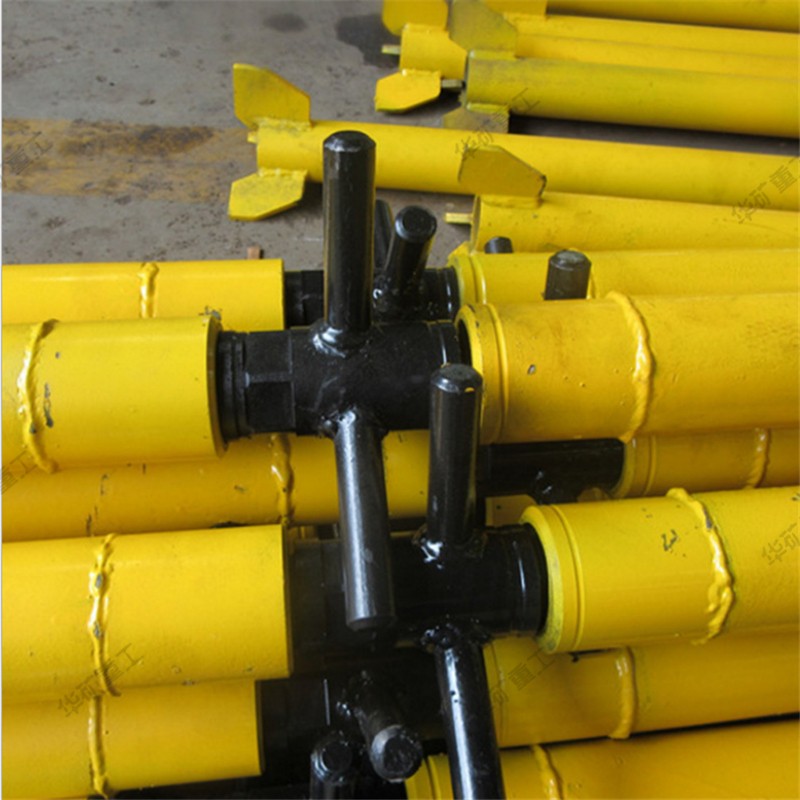

1.結構簡單由上支柱、下支柱、支擇螺桿、承壓板組成
2.操作方便省力氣 手動旋轉螺旋快速升降、調節支撐高度,實現預支撐。操作簡單快速、勞動強度
3.安全環保低成本 傳統的臨時支護采用木頭支柱,水泥綠垛、打點柱等,支護速度慢且材料均為一次性消耗,支護成本高,便攜式螺旋支柱可遠距離拆除,操作安全:可重復使用,降低成本。
螺旋支柱技術參數:
序號 | 規格 | 支撐高度 | 最大承壓能力 | 單重 | 備注 | |
1 | Θ48 | 48-2.0m | 1.5-2.0 | 14 | ||
2 | 48-2.5m | 2.0-2.5 | 16 | |||
3 | 48承壓板 | |||||
4 | 加力桿 | |||||
1 | Θ63 | 63-2.0m | 1.5-2.0 | 5.0 | 19 | |
63-2.5m | 2.0-2.5 | 4.0 | 22 | |||
2 | 63-3.0m | 2.5-3.0 | 3.0 | 25 | ||
3 | 63-3.5m | 3.0-3.5 | 2.5 | 28 | ||
4 | 63上承壓板 | |||||
5 | 63下承壓板 | |||||
6 | 加力桿 |
