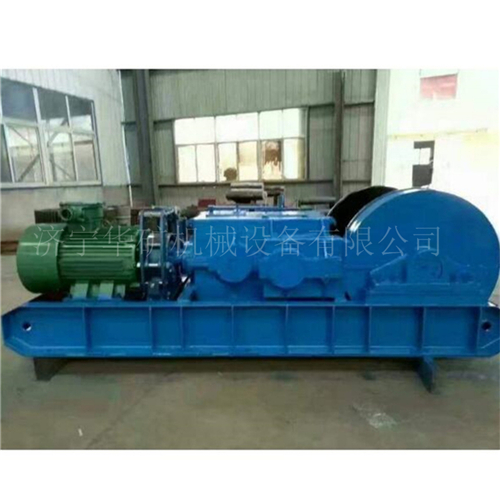

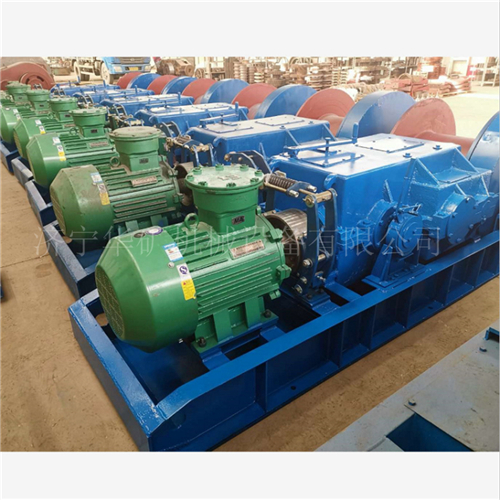

JH-40回柱絞車
JH-40回柱絞車主要用途及特征:
回柱絞車是煤礦井下回柱放頂之用,適用于薄煤層和急傾斜采煤工作面,以及在各種采煤工作面上回收被矸石長結的金屬支柱或沉入底板?;刂g車也可用作移溜槽,搬移皮帶運輸機頭等輔助牽引工作?;刂g車的電氣設備具有防爆性能,可用于有煤塵及瓦斯的礦井中。本絞車的類型為單筒纏繞,采用渦輪蝸桿減速器和開式齒輪傳動。絞車采用渦輪蝸桿減速器,必須采用水平安裝方式,,以確保渦輪蝸桿的浸油潤滑質量。
JH-40回柱絞車工作原理及主要結構
電動機安裝底座上通過聯軸器與渦輪減速機聯接,動力通過一對齒輪傳動給圓弧面蝸桿、蝸輪,由蝸輪軸上的小齒輪經中間過橋齒輪傳動給大齒輪帶動卷筒,卷引鋼絲繩進行工作。絞車由電動機經聯軸節、一經閉式齒輪傳動,一級球面蝸桿傳動、一級圓柱齒輪傳動(中間設有過橋齒輪)傳遞到滾筒。絞車內各主要轉動部位均采用滾動軸承支撐,底座用型鋼焊接而成。絞車對稱布置、呈長條型、打頂柱位置寬敞,便于絞車的搬移與固定。絞車的寬度、高度尺寸較小,適于井下使用。絞車結構簡單、維護方便,采用球面蝸桿轉動運轉平穩、安全、可靠,絞車的操作比較簡單,只要啟閉按鈕開關即可。
JH-40回柱絞車產品參數:
型號 JH-40回柱絞車
牽引力(KN) 400
繩速(m/s) 0.11
滾筒尺寸 Φ720×660
容繩量 220
鋼絲繩直徑 Φ40
外形尺寸 3850×1170×1350
電動機規格 YBK2-315S-8
功率(KW) 55
電壓(V) 380/660
絞車重量 5500
