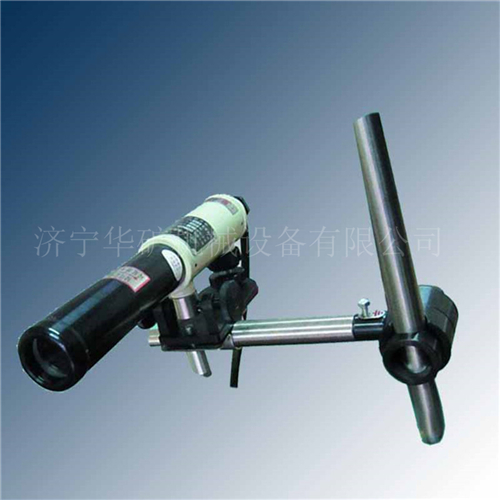

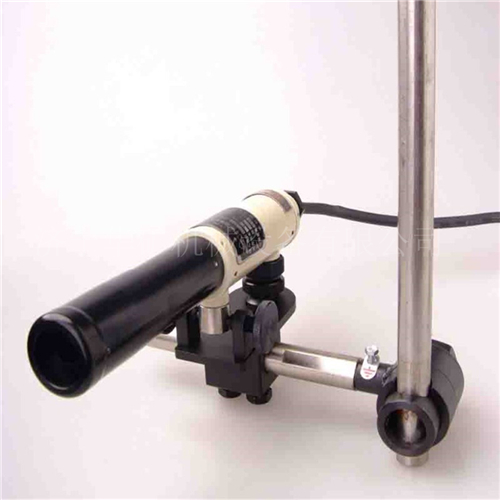

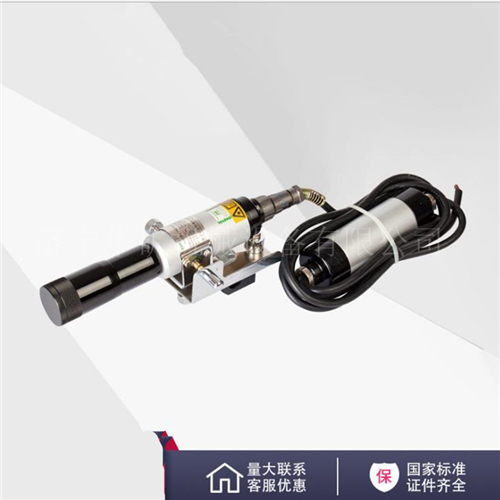

激光指向儀
激光指向儀產品作用:
礦用激光指向儀采用半導體激光器作為光源,功耗低、光束重量好、體積小、重量輕、安裝使用簡便、性能穩定可靠,可廣泛用于礦山巷道掘進時的指向定位以及公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直等。
激光指向儀產品特點:
礦用激光指向儀采用低功耗半導體激光器發出激光,通過光學系統會聚,使其成為高度準直的激光束,通過水平和垂直微調,完成指向工作。
激光指向儀工作原理:
指向儀采用低功耗半導體激光器發出激光,通過光學系統會聚,使其成為高度準直的激光束,通過水平和垂直微調,完成指向工作。
激光指向儀使用環境:
大氣壓:86kPa~110kPa
環境溫度:-20℃~+40℃
空氣相對濕度:≤96%RH(+25℃時)
含有爆炸性氣體(甲烷)和煤塵混合物的煤礦井下環境中
在無明顯破壞絕緣的氣體或蒸汽的環境中
污染等級:3級
安裝方式:攜帶式
防爆形式:礦用本安型
防爆標志:ExibI
激光指向儀工作制:連續性運行不少于45h
光 功 率:不大于15mW
有效射程:1200m(YHJ-1200),600m(YHJ-600)
光斑直徑:在100m、200m、300m處光斑直徑應不大于15mm、25mm、35mm,在600m、1200m處光斑直徑應不大于50mm、80mm
光斑漂移量:在100m、200m、300m處光斑漂移量應不大于5mm,在600m、1200m處光斑漂移量應不大于10mm
橫向、縱向粗調:360°任意
橫向、縱向調節范圍:≥±1.5°
主機組尺寸:226×250×138(mm)(YHJ-600),242×250×138(mm)(YHJ-1200)
電源外殼尺寸:107×42×70(mm)
重 量:3.8kg(YHJ-600) 4.0kg(YHJ-1200)
