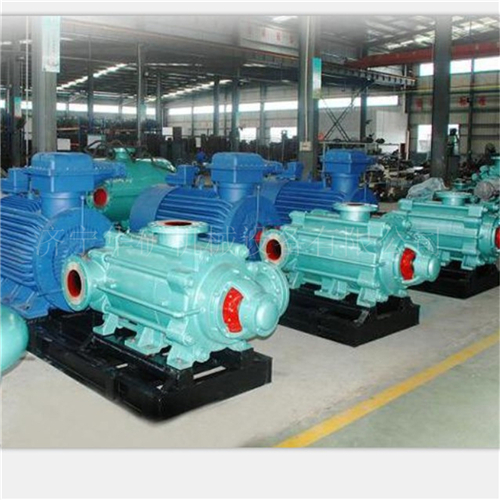

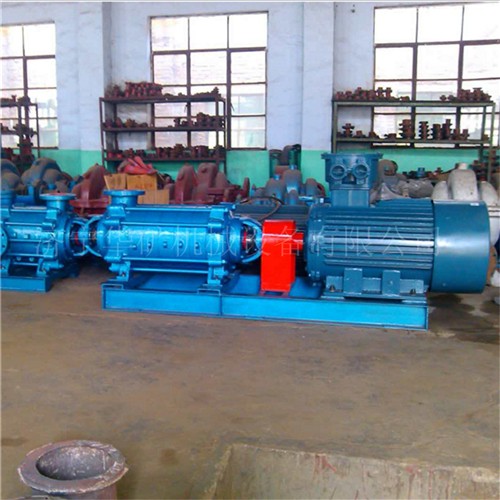

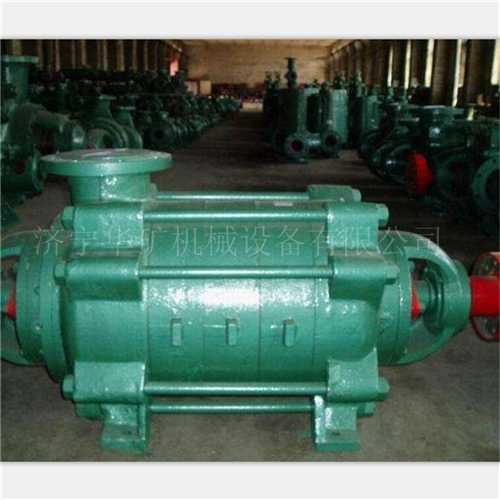

多級耐磨離心泵
多級耐磨離心泵概述:
多級耐磨離心泵供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水,被輸送介質的溫度不大于80℃,適用于鋼鐵廠、礦山排水、污水輸送等場合
多級耐磨離心泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承,軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動,不能采用向心球軸承。滾動軸承用油膩潤滑,滑動軸承用稀油潤滑,并用油環進行自潤滑,循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度必須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內,腔內要通入一定壓力的水,起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套,以保護泵軸。
從原電機方向看,泵為順時針方向旋轉。
多級耐磨離心泵使用條件:
在清水條件下(含固體顆粒低于0.1%),運行5000h無大修,效率下降不超過6%。
在含固體顆粒0.1%~1%以下污水條件下,運行3000h無大修,效率下降不超過5%。
在含固體顆粒1~.5%污水條件下,運行2000h無大修,效率下降不超過6%。
多級耐磨離心泵產品參數:
流量Q:6.3~600m3/h
揚程H:17~850m
電機功率:280kw
轉速:2950r/min
進口口徑:150mm
出口口徑:150mm。
MD型多級耐磨離心泵型號說明:
MD 85-45*3
MD是礦用多級離心泵
85—泵的設計點流量為85m3/h
45是泵單級設計點揚程為16m
3是泵的級數為3
