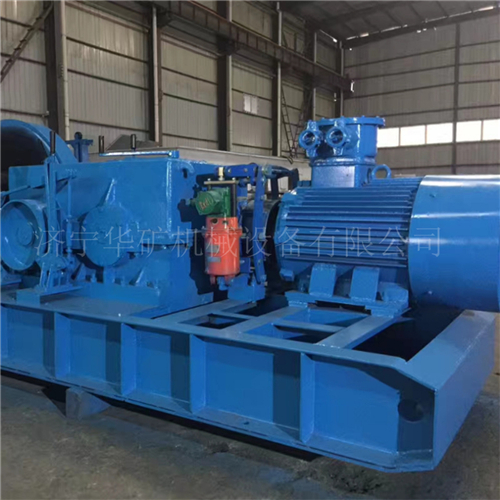

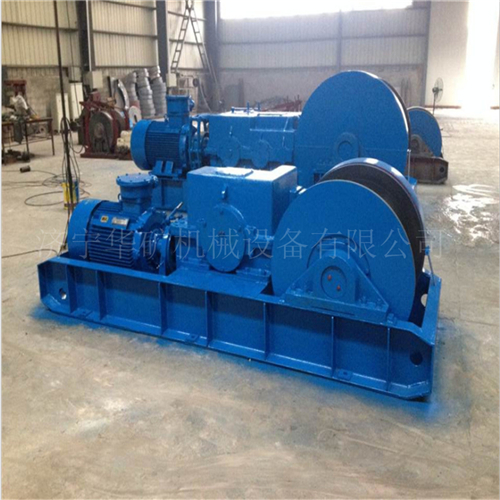

JSDB-30雙速多用絞車
JSDB-30雙速多用絞車產品介紹:
雙速絞車采用錐齒輪傳動形式,結構簡單、安全可靠、維修方便。絞車寬度、高度尺寸較小適于井下空間窄 小的條件下工作,絞車操作簡單,配合調速手把啟閉控制按鈕開關即可方便使用。
JSDB-30雙速絞車型號意義
型號:J——卷?yè)P(yáng)機型;
S——雙速多用
D——無自鎖能力;
B——隔爆型;-30慢速時外層鋼絲繩最大靜張力,單位為:300KN
JSDB-30雙速絞車組成及工作原理:
JSDB-30雙速絞車產品在技術原理上,采用“齒-聯”傳動系統和“雙軸多級”的傳動特點,實現了快、慢兩個速度,其慢速可代替現有的回柱絞車和慢速絞車,其快速可代替現有的調度絞車和運輸絞車。在結構特點上,不僅實現了小結構,大拉力的特點,也實現了長條形對稱結構特點,適合于煤礦井下狹小的作業空間,操作靈活方便。它克服了目前慢速、回柱等系列絞車存在的傳動效率低,壽命短,工效低等特點,也克服了調度、運輸?shù)认盗薪g車存在的牽引力小,寬型結構等特點。
JSDB-30雙速絞車技術參數:
1、外層鋼絲繩最大靜張力:300kN
2、卷筒尺寸(直徑×寬度):φ650×800(mm)
3、外層鋼絲繩繩速:1.66 m/s
4、鋼絲繩直徑:30mm
5、容繩量:800m
6、快速傳動比:286.5,慢速傳動比38.84
7、電動機型號:YBk2-315S-6
功 率:90kW
轉 速:989r/min
電 壓:380/660v 660/1140v
8、外型尺寸(長×寬×高):4750×1516×1512(mm)
9、絞車重量(包括電動機):8200kg
隔爆型磁力啟動器:BQZ-120N;
隔爆型控制按鈕:LA81-3。
