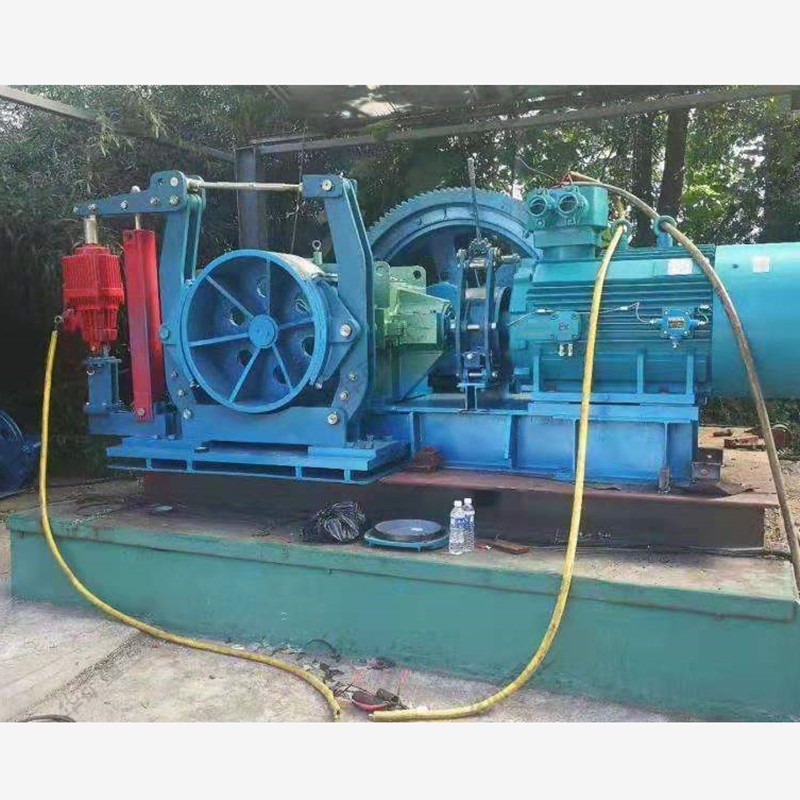

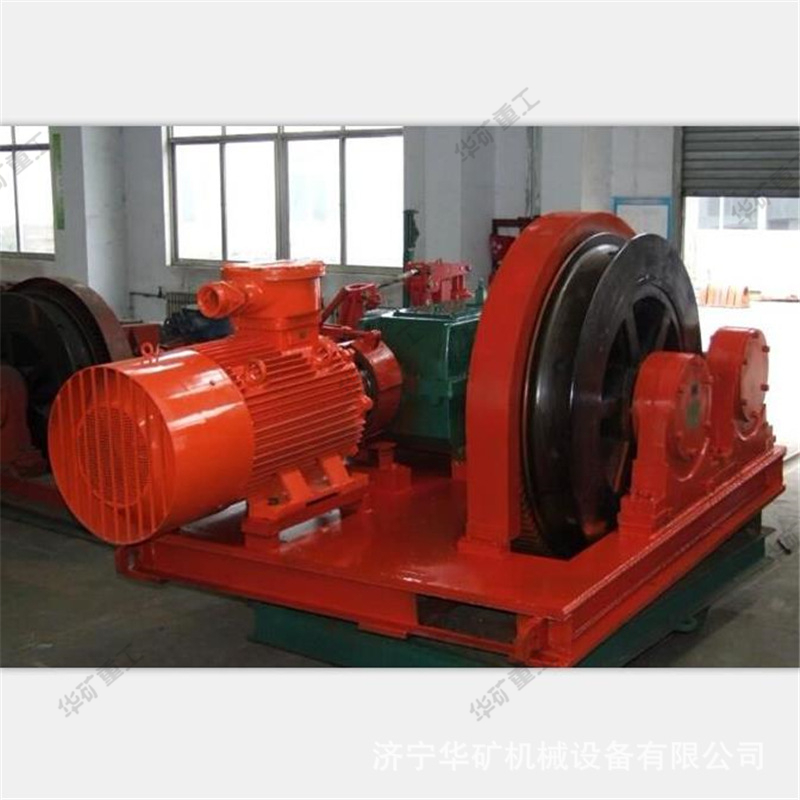

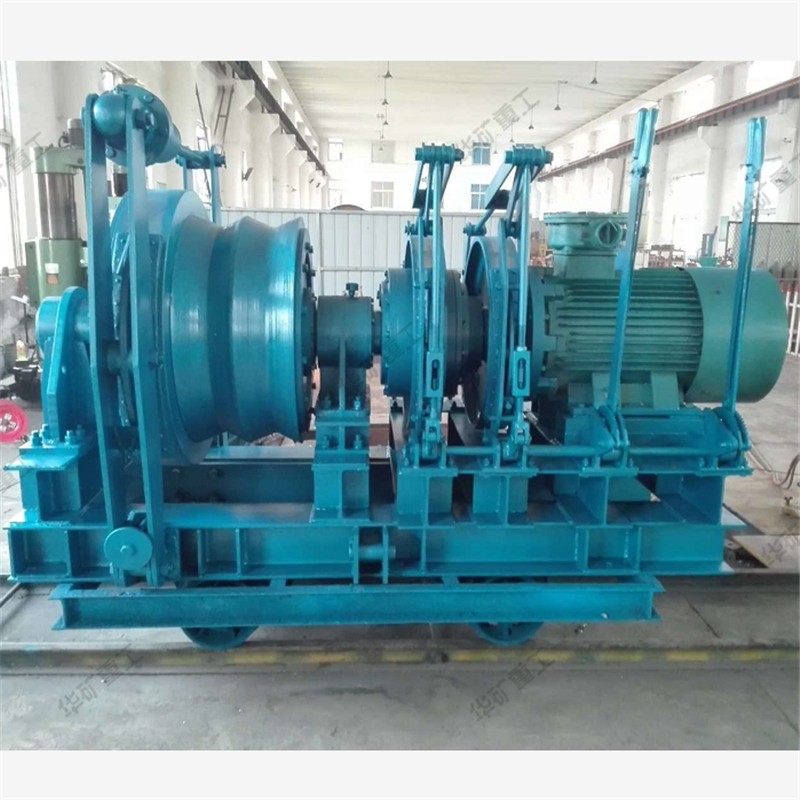

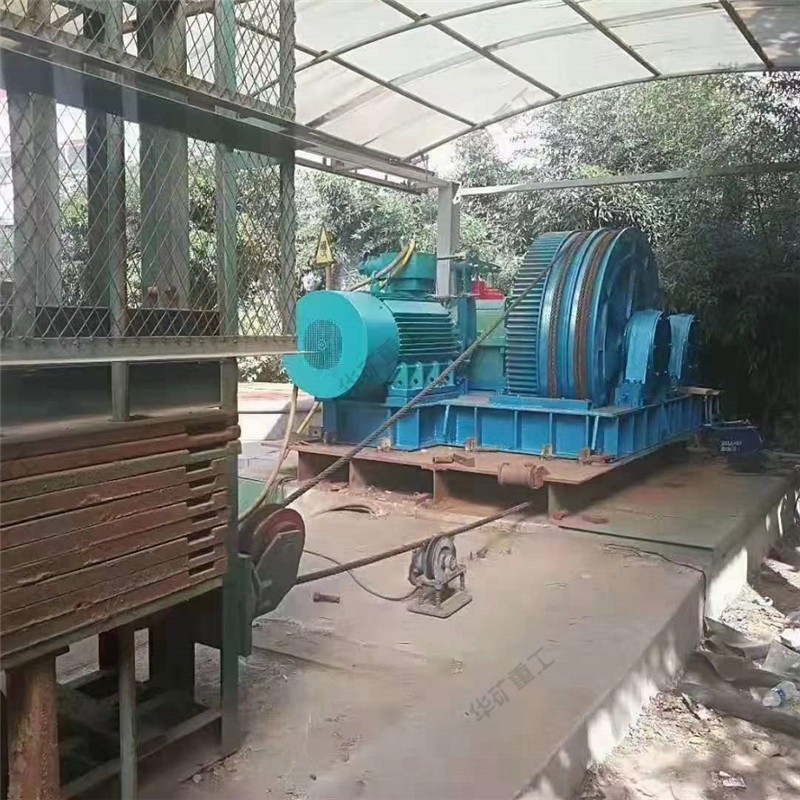

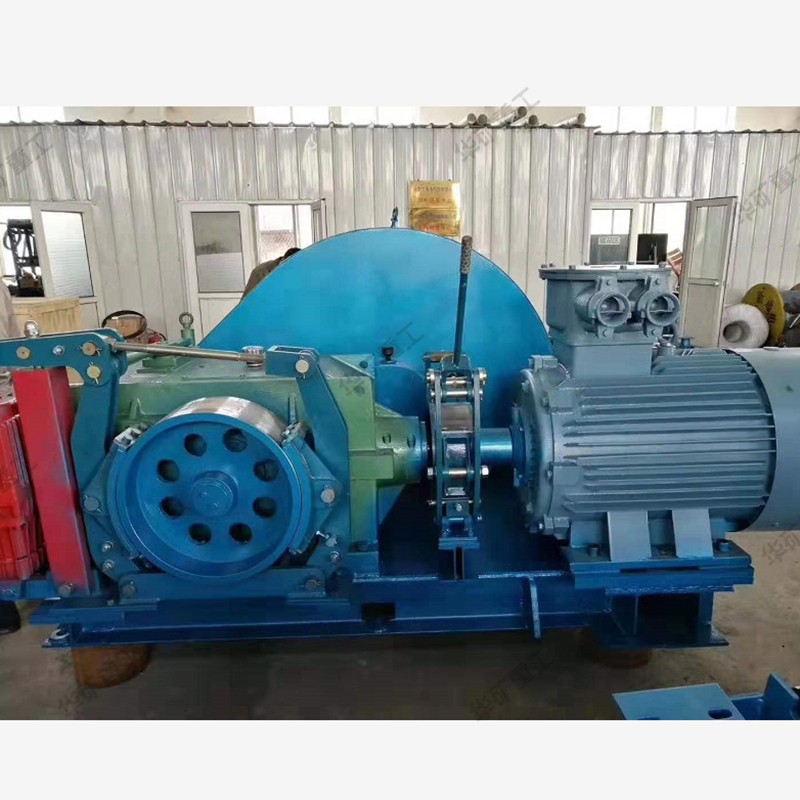

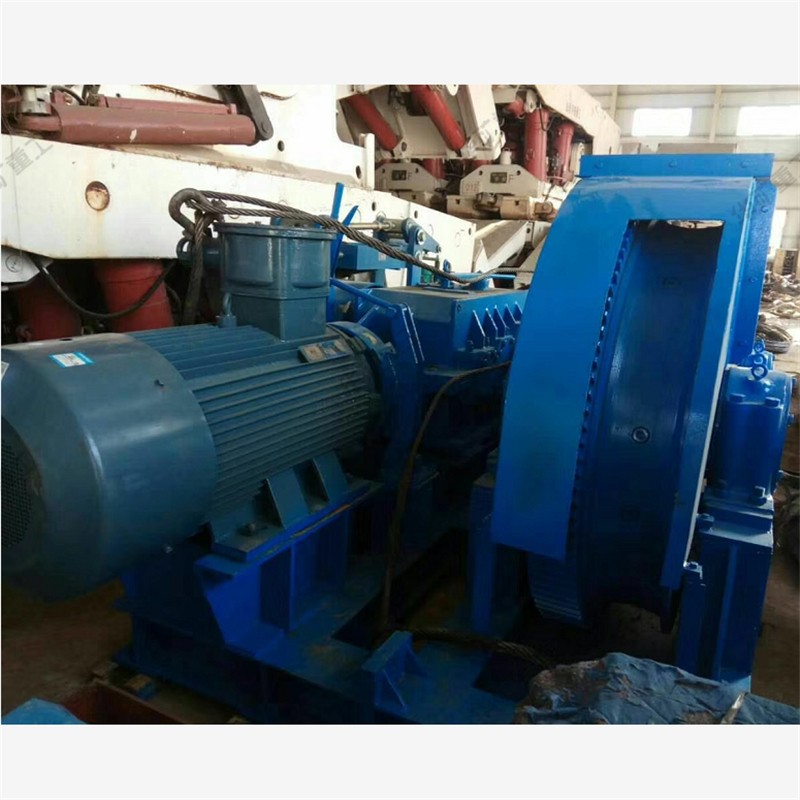

無極繩絞車
無極繩絞車產品簡介:
無極繩絞車主要作為煤礦和金屬礦井下巷道或 地面的運輸設備,用于雙股運輸?shù)?。配有隔爆電器,故可用于有瓦斯和煤塵的井下作業。
無極繩絞車由電動機、制動器、減速器、主軸裝置、機座和引張車等部分組 成,摩擦輪由摩擦支輪和摩擦瓦組成,摩擦 瓦材料為白口鐵,故耐磨損易更換,引張車結構簡單、移動 靈活。絞車設計合理,操作簡單,易于維修。
無極繩絞車運輸系統吸收了強牽引卡軌車的成熟技術,參考了無極強絞車的使用經驗,是對煤礦輔助運輸系統的完善和進一步提高
無極繩絞車產品特點:
1.牽引主機絞車采用機械傳動方式,結構緊湊,可靠性高;
2.系統配置合理、方便靈活,可實現不同組合以適應各種工況條件需求,適應性強;
3.采用液壓式收緊裝置收緊鋼絲繩,鋼絲繩張力隨牽引工況而變化,使鋼絲繩受力比較均衡,避免了鋼絲繩受沖擊力,延長了鋼絲繩的使用壽命長;
4.牽引主機絞車的工作制動采用濕式失效制動,制動器采用了先進的技術和材料,使制動器制動性能更可靠,壽命更長。
5.采用導向輪分繩,避免鋼絲繩咬繩,減少鋼絲繩磨損;
6.采用專用輪組壓繩、托繩輪組,可適應起伏變化坡道;
7.在順槽中實現連續運輸,無需轉載,提高了安全可靠性;
8.回繩輪固定簡單,可方便快捷地移動,實現運距變化;
9.牽引車儲繩量較大,可減少鋼絲繩浪費;
10.操作方便,維護簡單,深受煤礦工人的歡迎
無極繩絞車產品參數:
型號
| 牽引力 (KN) | 繩速 (m/s) | 電機功率(KW) | 鋼絲繩直徑 | 電壓 (V) | 滾筒直徑 | 外形尺寸 (mm) |
JWB-30J | 32 | 0.86 | 30 | 6×19 φ18.5 | 380/660或660/1140 | 740 | 1673×1987×1530 |
JWB-55J | 80/40 | 0.5/1.27 | 55 | 6×19 φ21.5 | 800 | 2649×1510×1618 | |
JWB-75J | 80/40 | 0.625/1.58 | 75 | 6×19 φ26 | 800 | 2919×1510×1618 | |
JWB-90J | 95/47 | 0.687/1.746 | 90 | 6×19 φ28 | 1200 | 3287×1980×2032 | |
JWB-110J | 116/58 | 0.687/1.746 | 110 | 6×19 φ28 | 1200 | 3357×1980×2032 |
