擠壓式注漿機
擠壓式注漿機產品簡介:

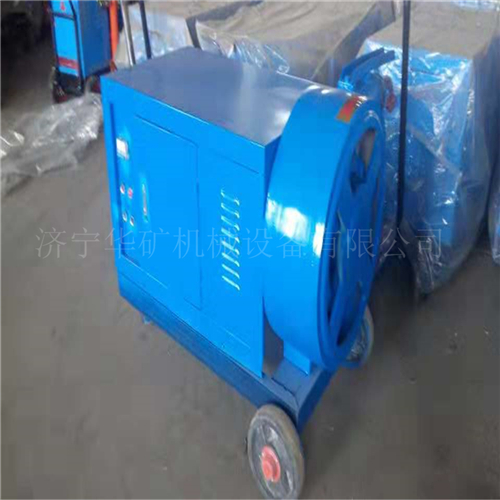

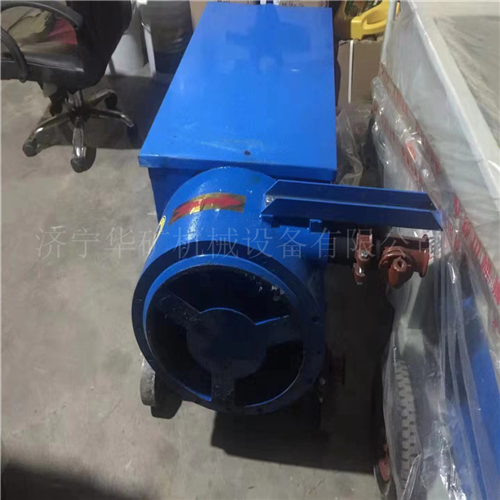

擠壓式注漿機主要由變速電機通過擺線針輪減速器直連于擠壓泵而置于機架上,外殼上部固定電控箱帶振動儲漿桶為旁置式,由吸漿管連于擠壓管吸端。
擠壓式注漿機產品特點:
(1)HJB-2型擠壓式注漿泵結構緊湊,使用方便,安全易修;
(2)壓力大,功效高,用途廣;
(3)不僅可以灌注灰砂漿、水泥漿,配上空壓機和噴槍,還可進行噴涂作業;
(4)是礦山井巷、鐵路、公路、隧道、水電工程、巖石邊坡、地下工程、化工中的高爐噴補維修和建筑墻面噴涂的理想設備。
擠壓式注漿機工作原理:
(1)由于擠壓管呈U字型,管的下端連接吸漿管,經過壓力表總成連接輸送管;
(2)當擠壓輪架轉動時,擠壓滾輪沿著擠壓管輸送作行星轉動,并壓在擠壓管上作自動滾動,是擠壓管內漿料受到擠壓,沿輸送管排出;
(3)當擠壓輪過后,擠壓管內形成真空,儲漿桶內的漿料受到負壓,經吸漿管被吸入擠壓管,這樣邊疆的擠壓,實現了漿料的吸入與排出。
擠壓式注漿機產品參數:
排漿量:2m3/h
額定排漿壓力:0.3-0.8MPa
混合比:水泥/砂=1:0.5
垂直輸送高度:50m
水平輸送高度:100m
擠壓管型號:1050×70×38mm
輸料管內徑:φ38/32mm
電動機型號:Y100-4/6極 2.2KW/2.8KW
涂空壓機排氣量:>0.4m3/min
工作壓力:0.3-0.6MPa
機體尺寸:1050×700×650mm
機重量:260kg
