掘進機機載噴霧泵
掘進機機載噴霧泵產品簡介:
煤礦井下主要設備有“三機一架”的說法,其中“三機”包含掘進機。掘進機動力頭作用面積大,工作效率高是煤礦開采及隧道掘進重要設備之一,被廣泛使用,缺點是使用過程中會產生大量粉塵,礦塵中的煤塵在特定條件下會發生爆炸,易導致重特大事故的發生,給企業和國家?guī)砭薮蟮臑?zāi)難和損失;而且礦塵易造成塵肺病,給礦工的人身安全、健康帶來嚴重危害。雖然掘進機內置降塵裝置,但降塵效果不理想,需要外接其它降塵設備,這就是我們今天介紹的BP25/8J機載噴霧泵。
掘進機機載噴霧泵適用范圍:
機載噴霧泵根據流量壓力大小不同型號非常多,今天主要說一下BP25/8J機載噴霧泵。主要適用于S100、S150系列掘進機、ELMB75系列掘進機、EBZ系列掘進機和S200、EBJl20等掘進機。因機載噴霧泵安裝簡單為外置,基本所有掘進機,煤礦井下及隧道掘進都可以配套使用。
掘進機機載噴霧泵結構組成:

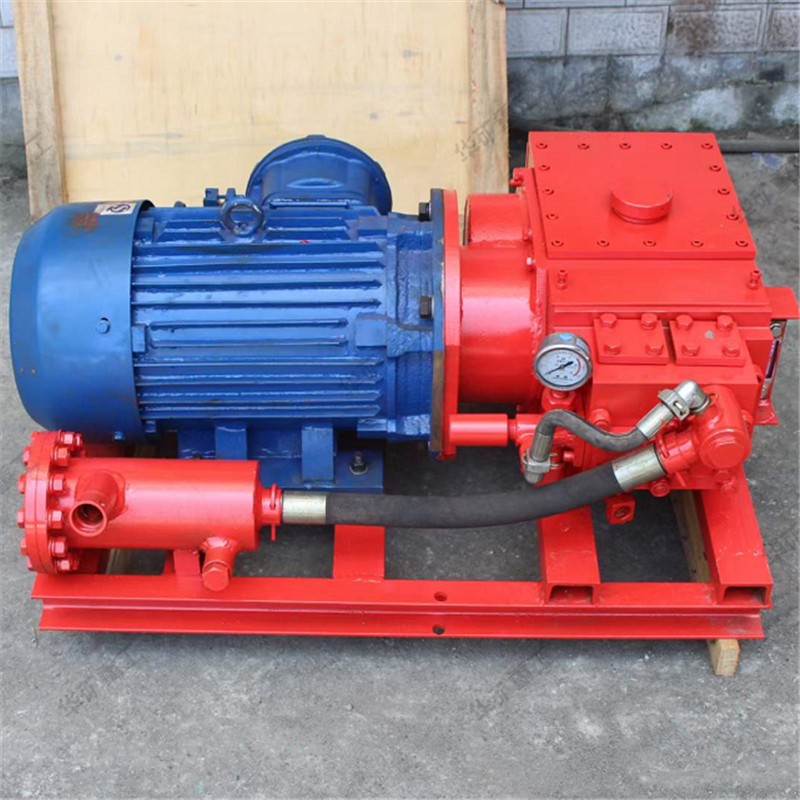

掘進機噴霧泵主要由高壓泵、管路過濾器、負壓除塵器、高壓噴霧器、壓力表、底座、電機(液壓馬達)組成。
掘進機機載噴霧泵產品特點:
①高壓泵用油馬達作動力,利用掘進機行走液壓系統的高壓油直接驅動。②特有的自潤滑工作方式(即利用液壓驅動馬達泄油回路的泄漏油對其進行潤滑,馬達的泄漏油對高壓泵體傳動系統潤滑后,仍通過泄油管路流回液壓系統油箱)。確保在使用過程中無須向高壓泵體傳動系統添加潤滑油。③高壓泵采用正壓供水,無須中轉水箱,可直接安裝在掘進機機身上的合理位置處,高壓泵供水來自掘進機冷卻出水或靜壓水。④噴霧系統完整的配套性生可保證在使用過程中基本上無須進行控制和維護。⑤噴霧系統所配備的進水過濾器能確保對噴霧水的過濾,防止雜質進入高壓泵及噴霧系統。
掘進機機載噴霧泵使用安裝:
①BP25/8J型掘進機機載噴霧泵及其附件可安裝在掘進機上的任何位置處,以不影響掘進機的正常操作、工作和能有效防止掘進機工作時落煤、落矸破壞為前提;②將左、右負壓除塵器固定在掘進機截割頭附近,在不影響噴霧效果的前提下,也可以使用掘進機原有的噴霧架;③使用前應確保高壓供水管路連接可靠,低壓管路供水正常,供水壓力≥0.5MPa,在高壓泵未運轉時,高壓噴霧器有足夠的水噴出,并能形成霧狀;嚴禁高壓泵無水運轉,否則將導致泵體損壞。
掘進機機載噴霧泵技術特征:
BP25/8J型掘進機機載噴霧泵:輸出壓力:5—8Mpa;輸出流量:0-50 L/min;工作油壓:<4·5MPa;主機重量:180 Kg;管路過濾器:過濾能力:80 L/min;過濾精度:0.1mm;工作水壓:≤3MPa;處理含塵風量:30-50m3/min;額定輸出壓力:10 MPa;額定輸出流量:25 L/min;電機功率:5.5kw;電機電壓:660/1140V;外型尺寸:900×600×560 mm;負壓除塵裝置:汽霧流有效射程: ≥3 m。
