電子皮帶秤
電子皮帶秤產品簡介:
電子皮帶秤是指無需對質量細分或者中斷輸送帶的運動,而對輸送帶上的散裝物料進行連續稱量的自動衡器,主要分類有按承載器分類:稱量臺式承載器,輸送機式承載器;按帶速分類:單速皮帶秤,變速皮帶秤。
電子皮帶秤工作原理;

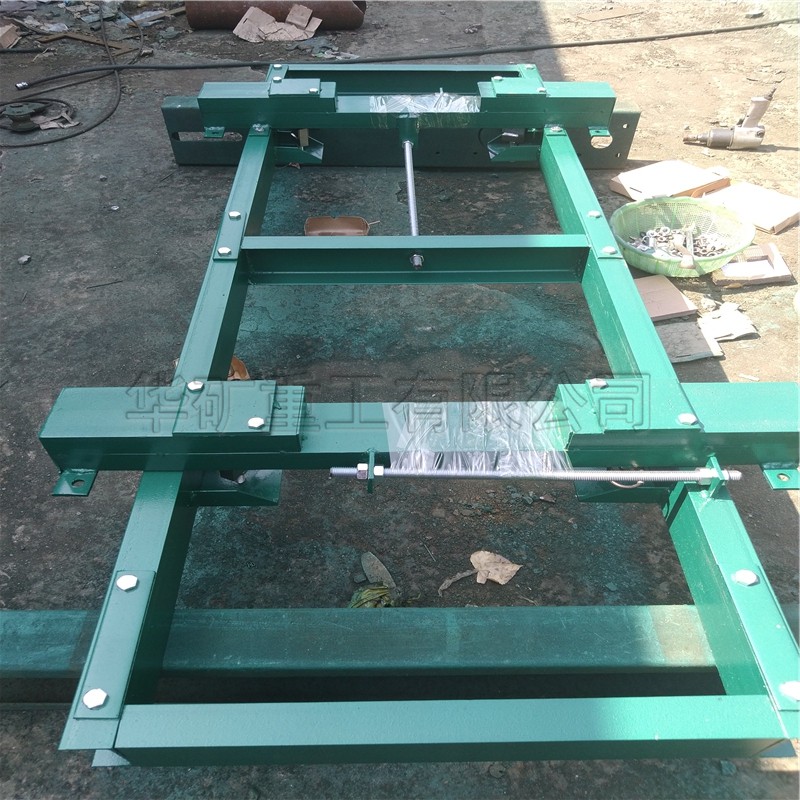

電子皮帶秤,由秤架,測速傳感器,高精度測重傳感器,電子皮帶秤控制顯示儀表等組成,能對固體物料進行連續動態計量。

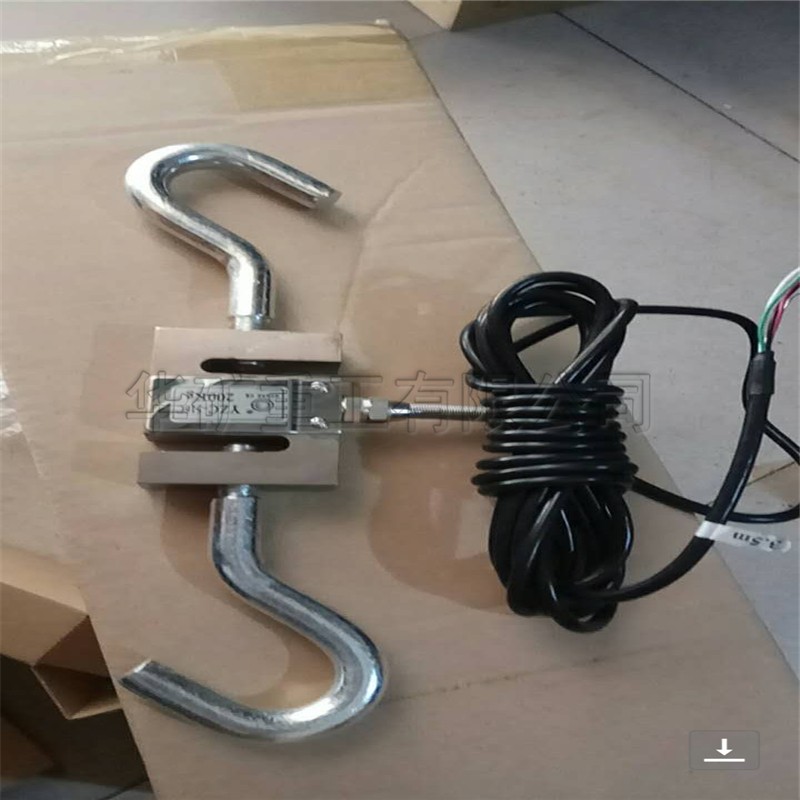

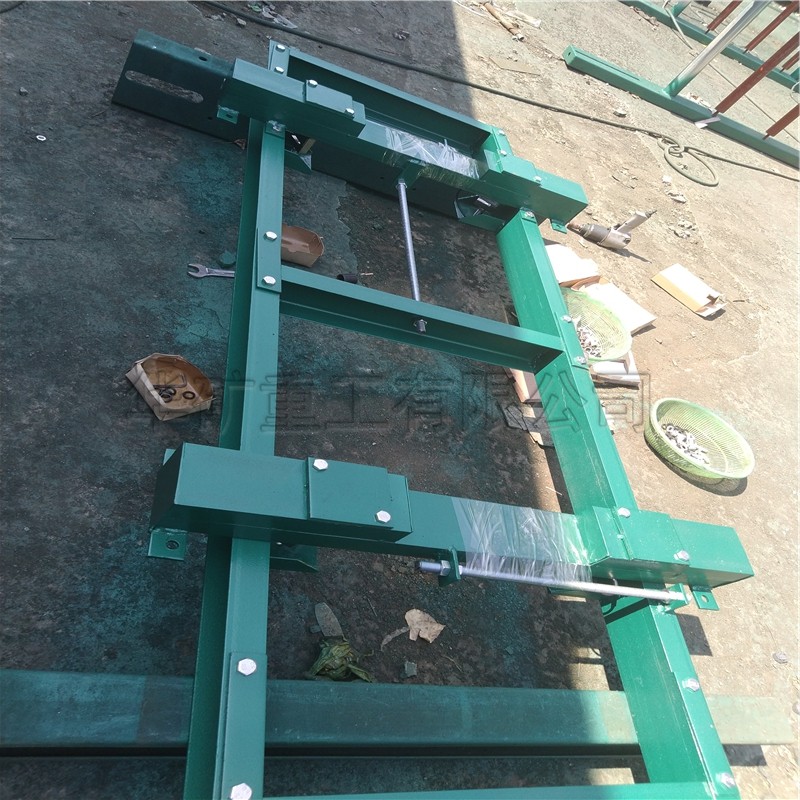

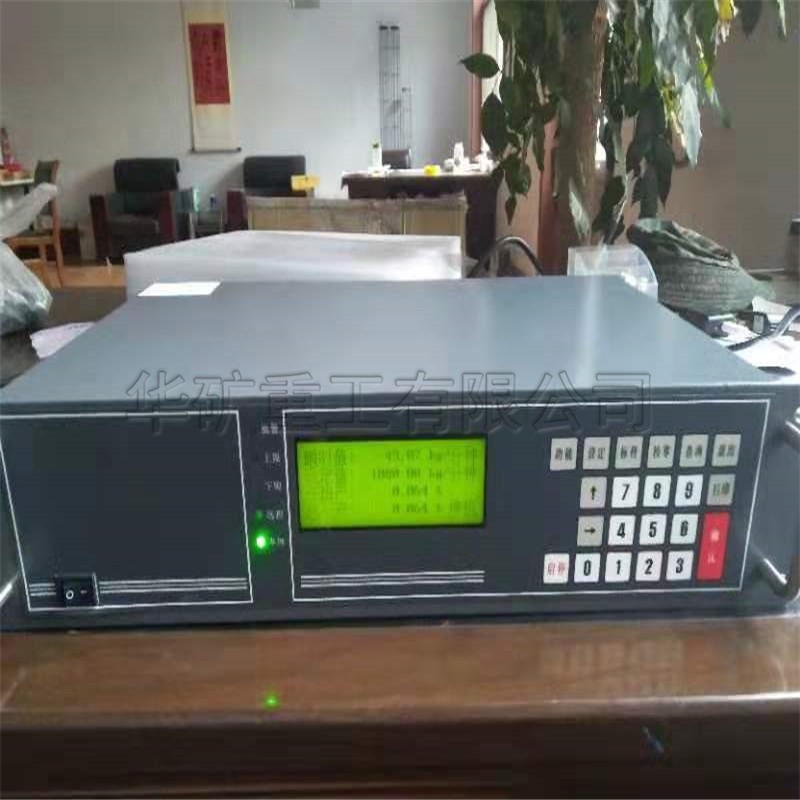

電子皮帶秤稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
電子皮帶秤產品分類:
按制造皮帶秤時是否已同時把皮帶輸送機制作成一體化結構可分為:嵌裝型皮帶秤(A1-1)和整機型皮帶秤
按皮帶秤的承載器型式可分為:稱量臺式皮帶秤(A2-1)和輸送機式皮帶秤
按稱重傳感器對于承載器(以及加于其上的物料)的支承方式可分為:直荷式皮帶秤(A3-1)和杠桿式皮帶秤
計量皮帶秤(D-1)和定量皮帶秤(D-2)
電子皮帶秤環境要求:
(1) 皮帶秤安裝時應遠離風力、雨天、暴曬的環境
(2) 皮帶秤安裝時應遠離有震動源、腐蝕性氣體、強磁場及大型電機設備干擾的場所
電子皮帶秤皮帶固定要求:
(1) 皮帶秤在安裝時要求不得與主皮帶發生任何關系。

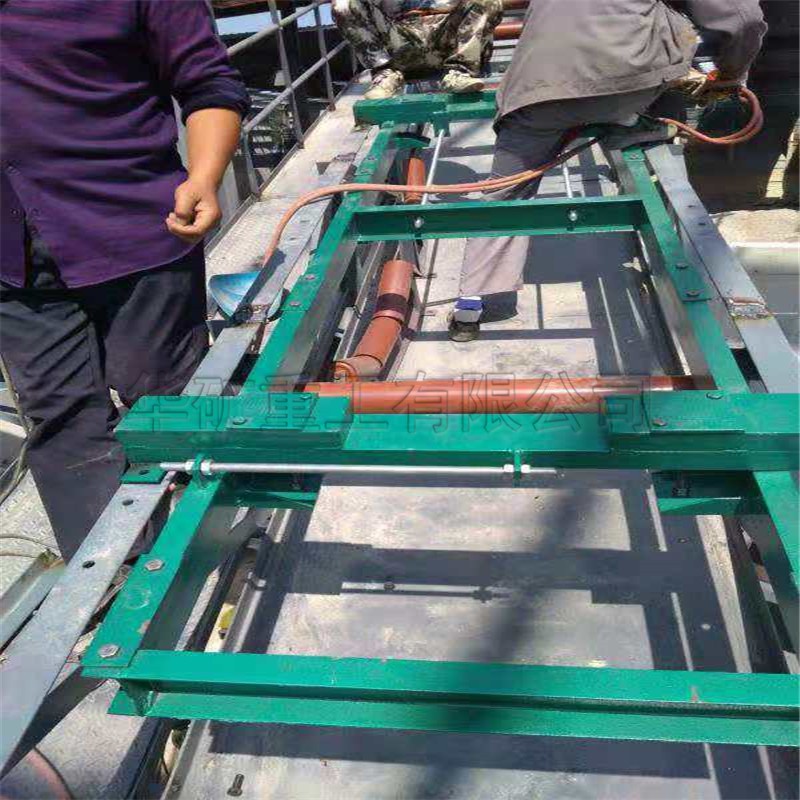

在安裝時皮帶秤應采用獨立的安裝支架或平臺,安裝支架或平臺必須穩固及水平。
(3) 皮帶秤安裝時應保證橫向和縱向水平。
電子皮帶秤技術參數:
單托輥皮帶秤精度:± 1%
四托輥皮帶秤精度:± 0.5%
稱量范圍:0~8000t/h
皮帶寬度:300~2400mm
皮帶速度:0~4m/s
遠傳傳輸:1000m 皮帶輸送機傾角:0~30°
工作條件和安裝條件:
環境溫度: 機械:-20℃~+50℃ 儀表: 0℃~40℃
電源電壓:110V~220V(+10﹪、-15﹪) 50Hz±2﹪
相對濕度:150%
