搖臺
搖臺產品簡介:

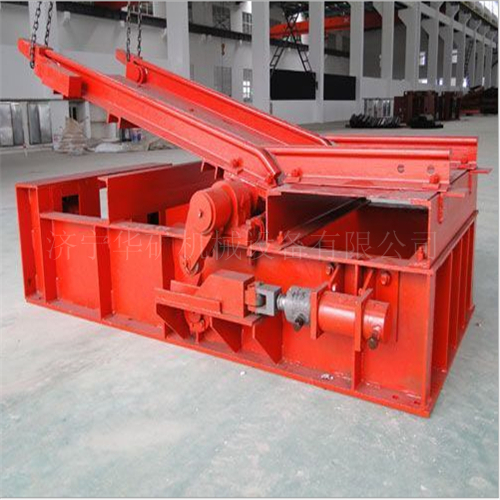

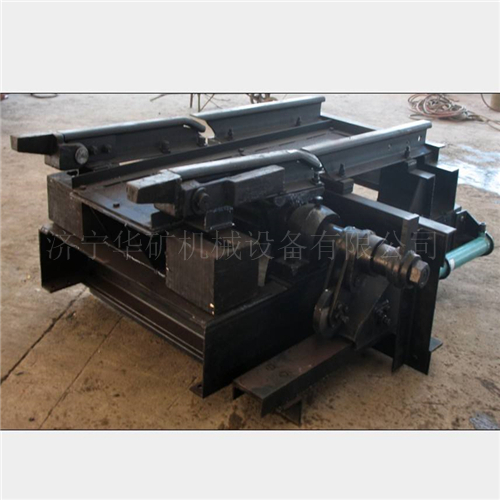

YWC型搖臺為一段可擺動軌道,一端繞固定軸擺動,另一端當罐籠停好后搖尖搭接在罐籠邊緣的導軌襯上,連接了罐內與車場中的軌道,便于礦車進出罐籠。
搖尖在搖臂前端,工作時與罐內導軌襯搭接,搖尖鉸接在搖臂上,可以自由轉動一定的角度,搖尖的尾部設有配重,使其前部經常處于抬起狀態。由于事故搖臺放下后,罐籠通過時,搖尖頭部被撞向下旋轉,而允許罐籠安全通過。搖尖和導軌襯的結構保證了搖臺與罐籠搭接時,側向能可靠的定位,從而使罐內外軌道不會錯位,避免發生礦車掉道事故。搖臺抬起時,驅動輪處于自鎖狀態,能保證搖臂不會意外落下,安全可靠。搖臂為箱型結構,強度大,不變形,適合各種大型設備運輸。
搖臺產品特點:
YWC型搖臺由搖臺、穩罐裝置、驅動裝置組成,其穩罐梁與搖臺前端連接,搖臺置于穩罐裝置中部,兩者處于同一平面,穩罐裝置內側設置穩罐導板,穩罐導板固定在穩罐梁上,使搖臺具有了穩罐功能,解決了罐籠提升礦井罐籠到位后的穩罐問題,實現了搖臺與罐籠有效、穩定地連接,安全可靠。
搖臺產品優勢:
1.搖臺適合鋼絲繩導向提升容器的立井提升;
2.結構簡單可靠,操作方便;
3.結構緊湊,占用空間小,馬頭門鎖口基礎施工量少;
4.具有穩罐功能,將停穩后的罐籠進行水平定位,并承受裝罐時的水平?jīng)_擊力。
