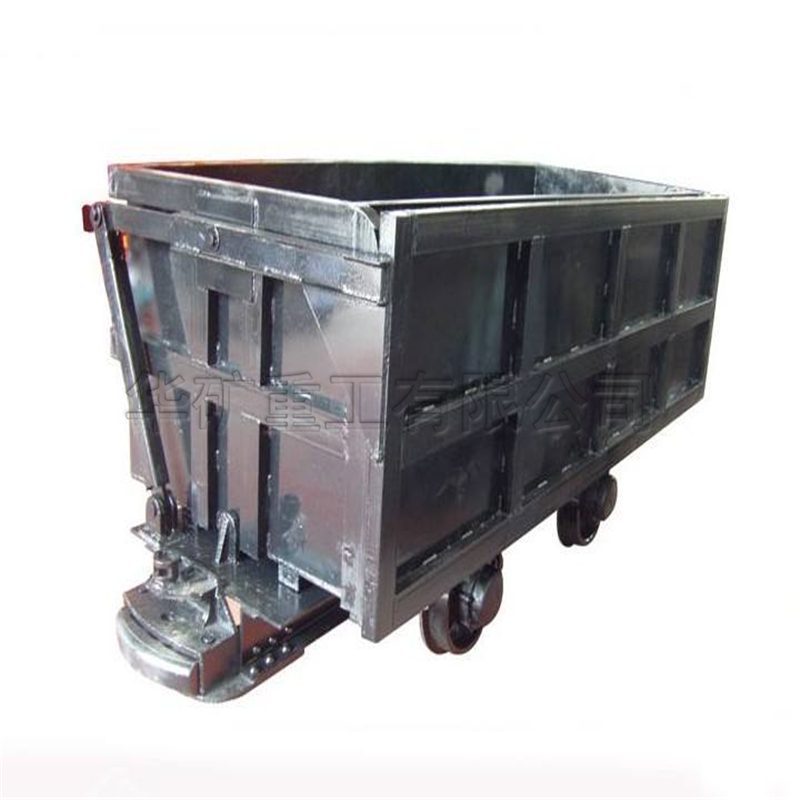

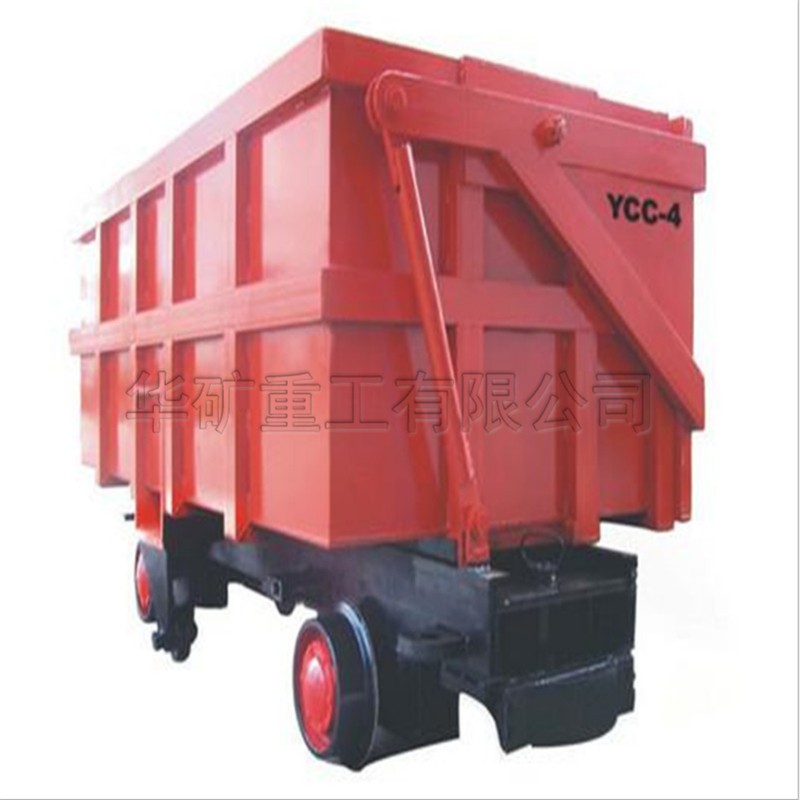

側卸式礦車
側卸式礦車產品簡介:

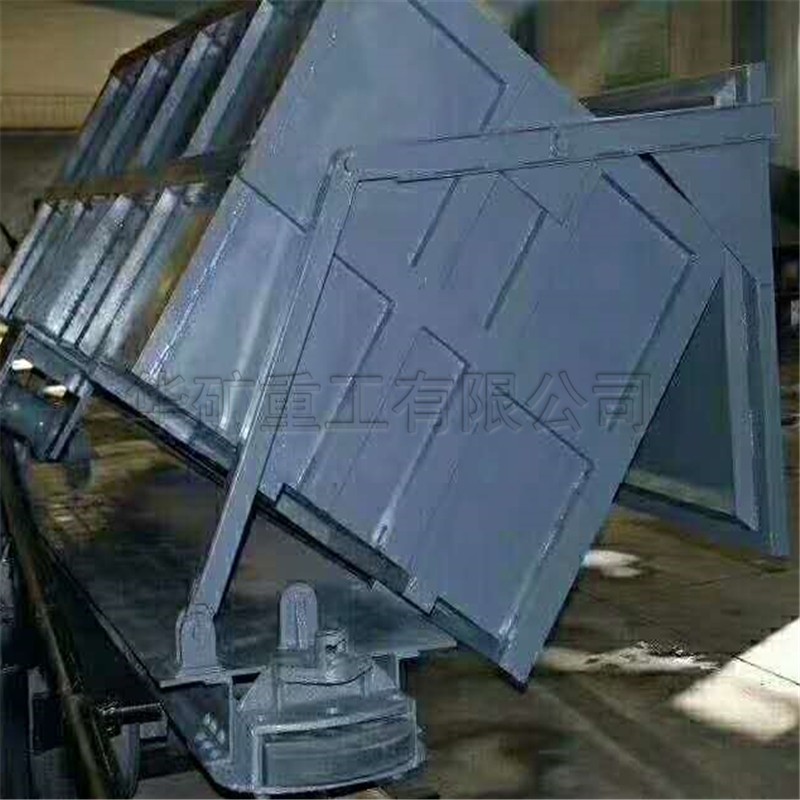

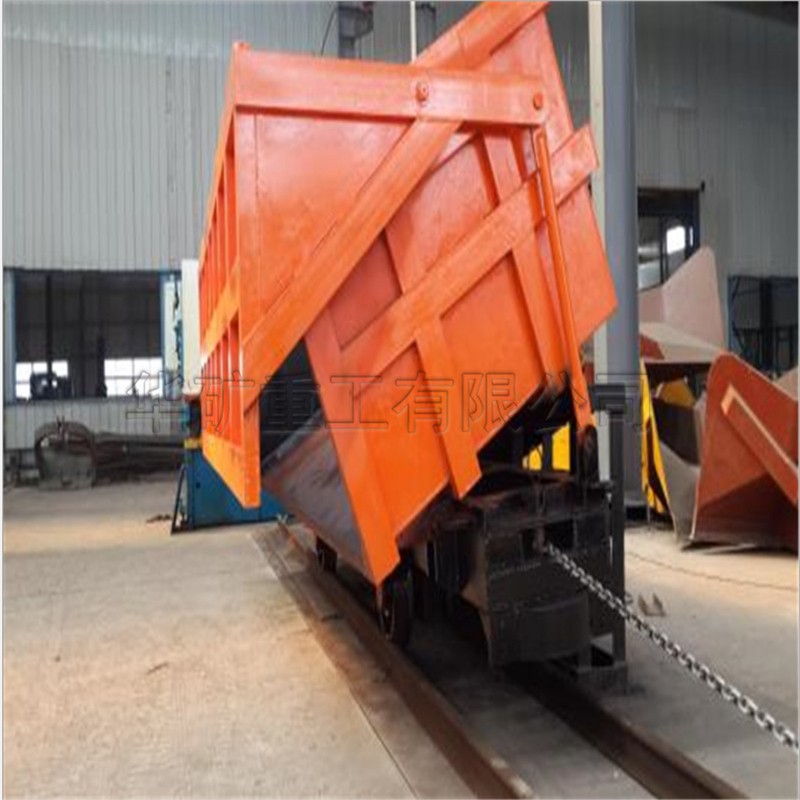

側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出渣運輸設備。單側曲軌側卸式礦車簡稱曲軌側卸礦車,是在礦車行進過程中,由卸載輪臂經過卸載曲軌來實現車箱自動傾翻卸料和自動復位。效率高、安全可靠。卸礦是在機車牽引下,當卸載輪爬上曲軌時,車箱翻轉,車門自動打開實現卸料,車走過曲軌后車箱恢復原位,車門自動鎖固。
側卸式礦車工作原理:

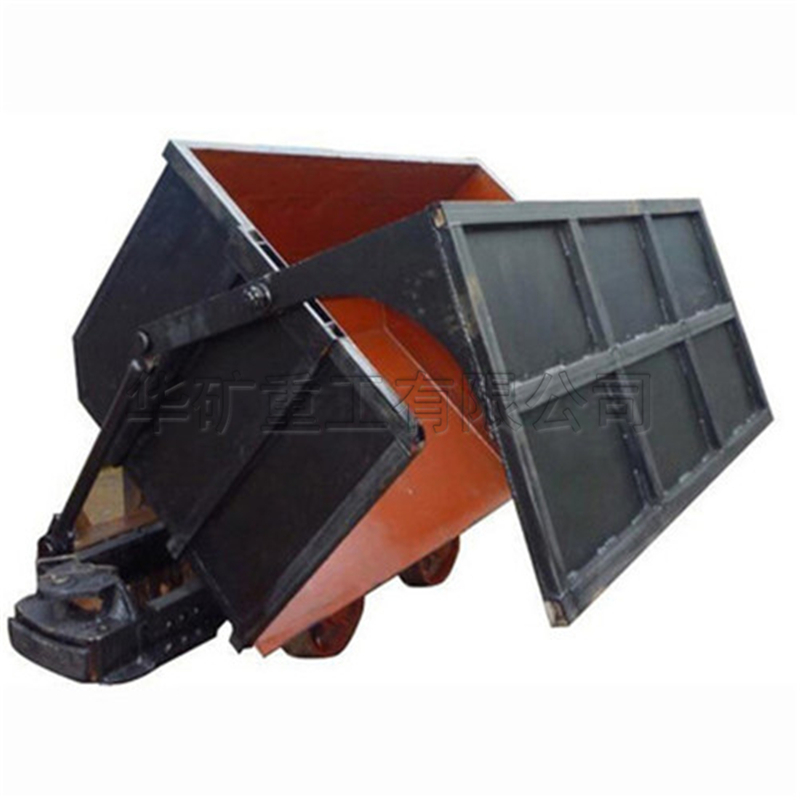

單側曲軌側卸式礦車主要組成是由車輪組、車架、銷軸、車廂、卸載曲軌、翻卸輪、銷軸、門鉤、車廂門、支撐鐵拉桿等部件組成。由軌道牽引機車或卷揚機牽引行走,只能在卸載處做好的曲軌卸載平臺上,向設定的一面卸載。在車廂的一側用較軸與車架相連,另一側箱門上裝有卸載輥輪。卸載時,當輥輪沿曲軌斜坡過渡裝置在卸載曲軌上坡段的上行,致使車廂傾斜,活動側門繞銷軸轉動被拉開而開始卸載。當輥輪沿傾斜卸載曲軌下坡運行,車廂靠自生重量自動下降復位到關閉側門。要注意的是當單側曲軌卸卸式礦車從井底提升到卸載平臺時,提升卷揚機要放慢速度上斜坡卸載平臺,使其平穩卸載。它的優點是比翻斗式礦車和固定式礦車容積更大,自動平穩卸載。
側卸式礦車技術參數:
技術參數 | 曲軌側卸式礦車 | |||||||
0.7M3 | 1.2M3 | 1.6M3 | 2.0M3 | 2.5M3 | 4.0M3 | 6.0M3 | ||
容積(M) | 0.7 | 1.2 | 1.6 | 2.0 | 2.5 | 4.0 | 6.0 | |
載重 | 1.75 | 3 | 4 | 5 | 6.25 | 10 | 15 | |
軌距 | 600 | 600 | 600/762 | 600 | 762/900 | 762/900 | 762/900 | |
軸距 | 600 | 600 | 800 | 1000 | 1200 | 2000 | 2000 | |
車輪直徑 | 300 | 300 | 350/400 | 400 | 400 | 350 | 350 | |
牽引高度 | 320 | 320 | 320 | 320 | 320 | 430 | 500 | |
卸載角度(度) | 40 | 40 | 42 | 42 | 45 | 42 | 42 | |
牽引車速(km/h) | 12 | 12 | 12 | 12 | 12 | 8 | 8 | |
轉彎半徑 | 8 | 10 | 10 | 12 | 12 | 15 | 15 | |
聯接器形式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | |
外 | 長 | 1650 | 1900 | 2750/2500 | 3000 | 3650 | 3650 | 5000 |
寬 | 980 | 1050 | 1200 | 1250 | 1250 | 1500 | 1800 | |
高 | 1050 | 1200 | 1300 | 1300 | 1300 | 1586 | 1675 |
