側卸式礦車

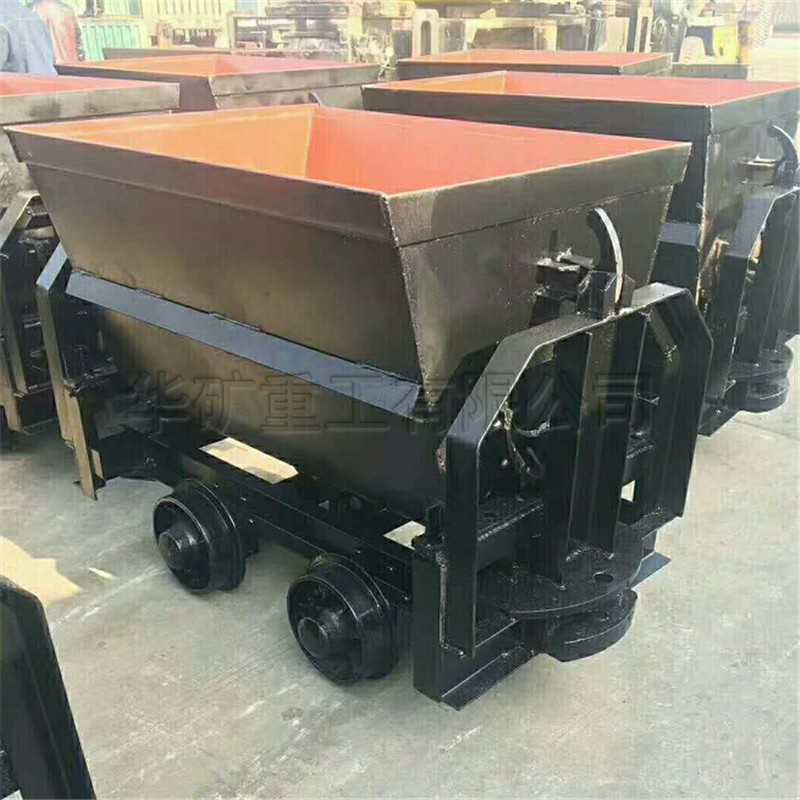

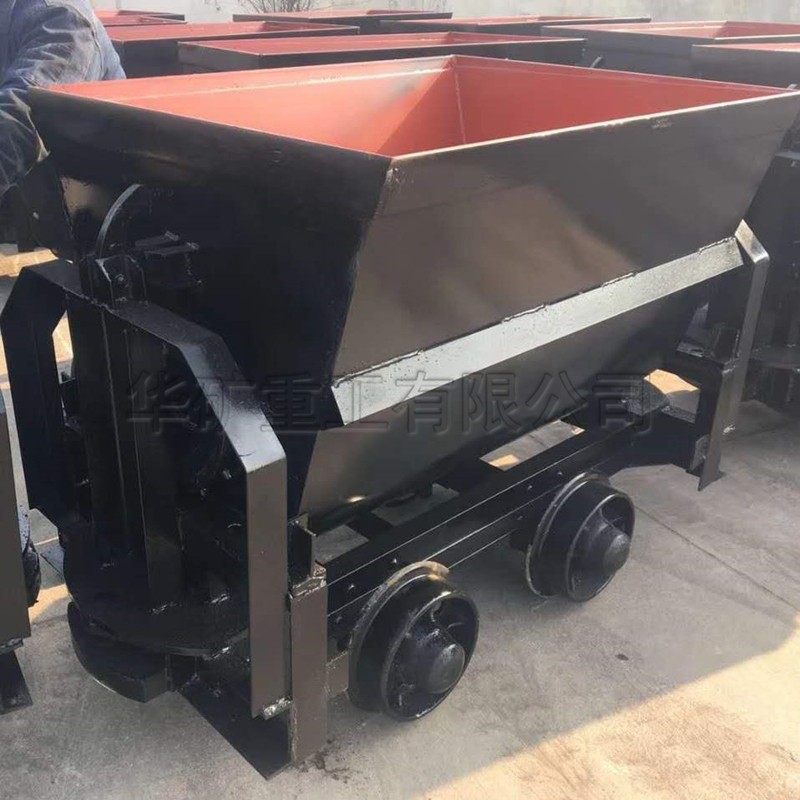

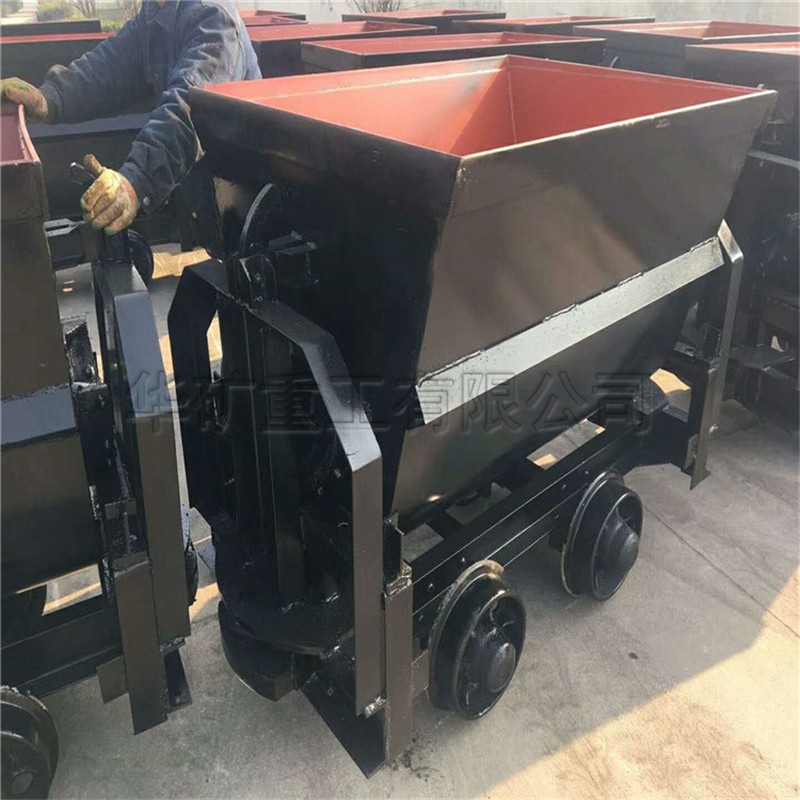

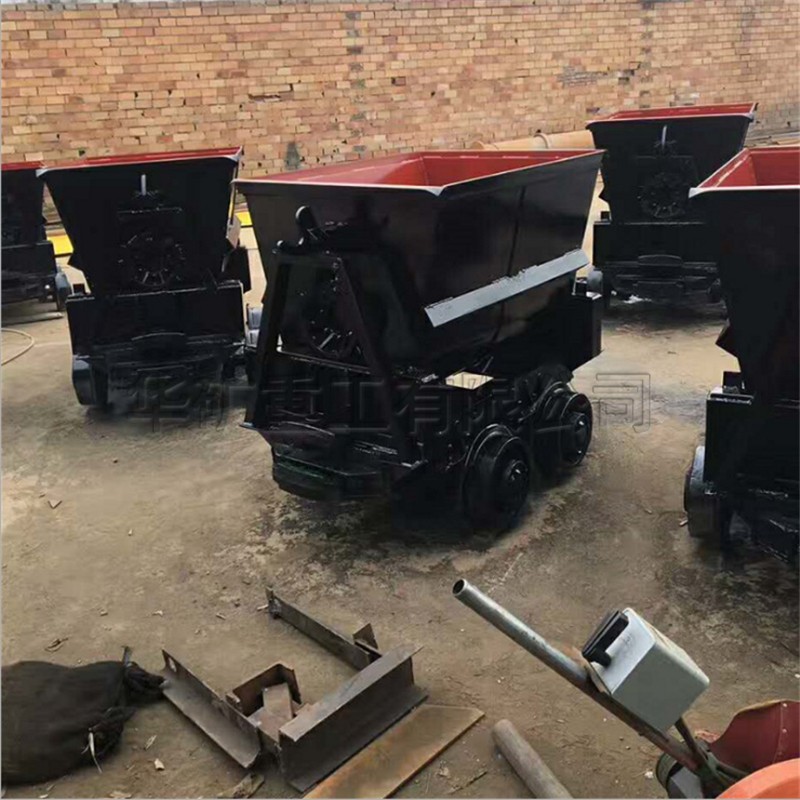

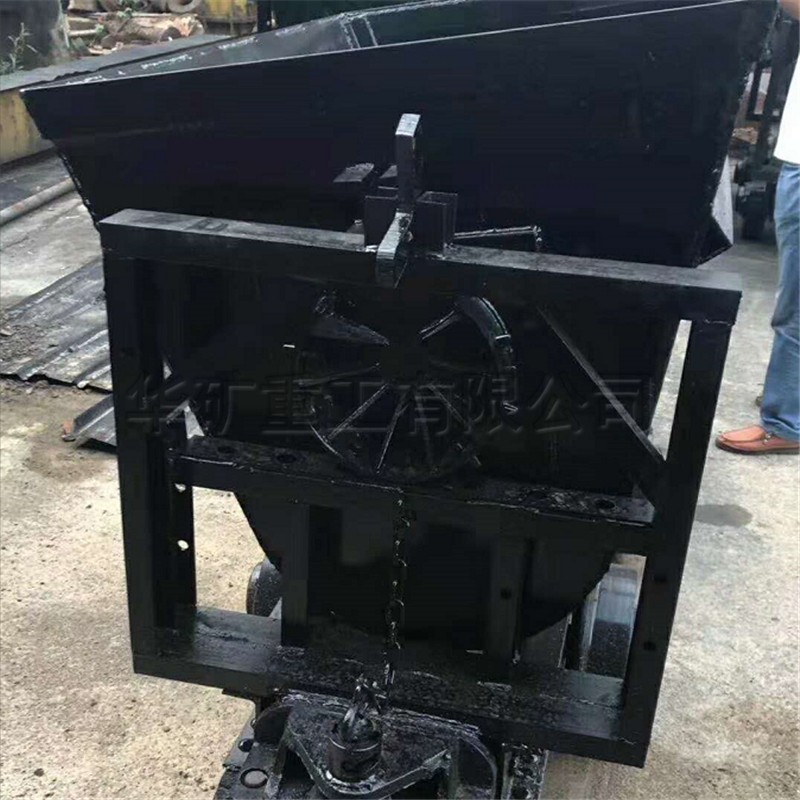

翻斗式礦車產品詳情:
翻斗式礦車車箱斷面為V形或U形,支承在車架的翻轉軌上,車箱在翻轉軌上翻轉卸載。翻斗式礦車用在礦山或建筑工地上,用來運輸碎的塊狀物料。如:礦石、煤炭、石頭等。由車箱、車架、緩沖碰頭、輪軸等組成。結構簡單,堅固耐用、使用方便、只需人力打開止動板就能很容易地卸下物料。輪軸采用了滾柱軸承,有效地減少了運行阻力,用人力即可推動。
翻斗式礦車被廣泛用于煤礦、金礦、鐵礦、石膏礦等礦山行業。在礦山或建筑工地上,用來運輸碎的塊狀物料,例如:礦石、煤炭、石頭等等。
翻斗式礦車結構組成:
KFU系列翻斗式礦車是由車箱、車架、緩沖碰頭、輪軸等組成。
1、車箱:由箱板、端蓋、口邊角鋼等焊接組成。
2、車架:由槽鋼、翻斗式礦車-角鋼、碰頭、軸卡等焊接組成。
3、輪對:由車輪、軸、軸承等組成。
4、連接插銷:由Φ40mm碳結元鋼,手提環焊接組成。
翻斗式礦車產品特點:
1、翻斗式礦車結構簡單,堅固耐用,只要人力打開止動板,就能很容易地卸下物料。
2、翻斗式礦車相對來說自動化程度很高,輪軸采用了滾柱軸承,有效地減少了運行阻力,因此用機車或人力均能牽引或推動。
3、翻斗礦車不需用任何輔助設施,可左右自動翻轉,使用靈活、輕便。
翻斗式礦車型號及意義:
例:KFU0.75-6翻斗式礦車
1、K:表示煤礦車輛;
2、F:表示翻斗式礦車;
3、U:表示該車車箱的形狀;
4、0.75:表示該車的容積為0.75m3;
5、6:表示該車所使用的軌距為600mm。
翻斗式礦車產品參數:
載重 t | 1.375 | 1.5 | 1.875 | 2.125 | 2.5 |
軌距 mm | 600 | ||||
軸距 mm | 500 | 500 | 550 | 600 | 650 |
輪徑 mm | 300 | ||||
牽引高度 mm | 320 | ||||
z大牽引力 t | 3 | ||||
卸載角度 | 42° | 40° | 43° | 42° | 42° |
自重 t | 0.533 | 0.548 | 0.6 | 0.658 | 0.748 |
