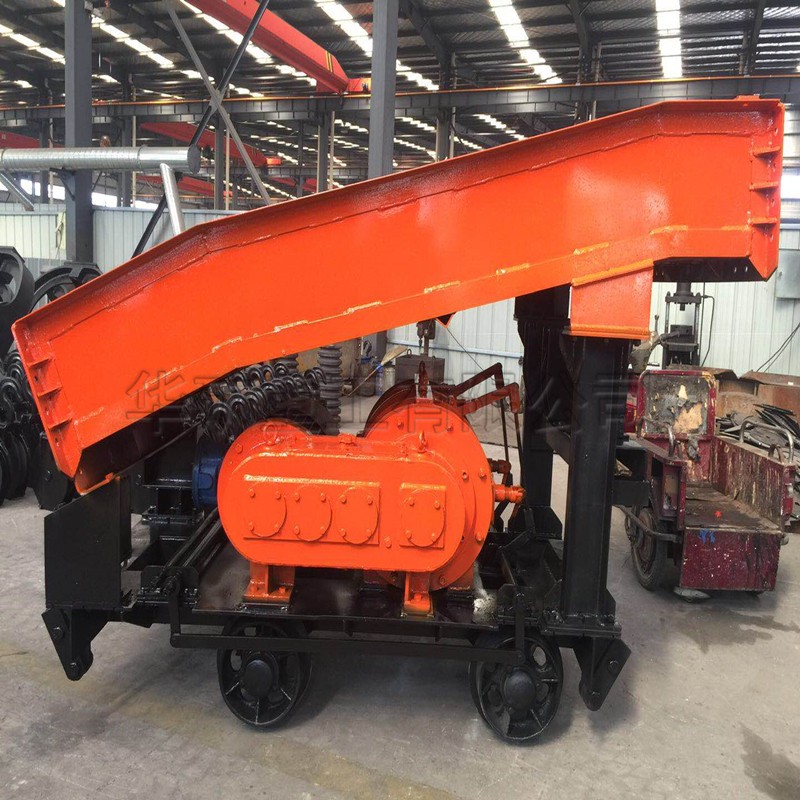

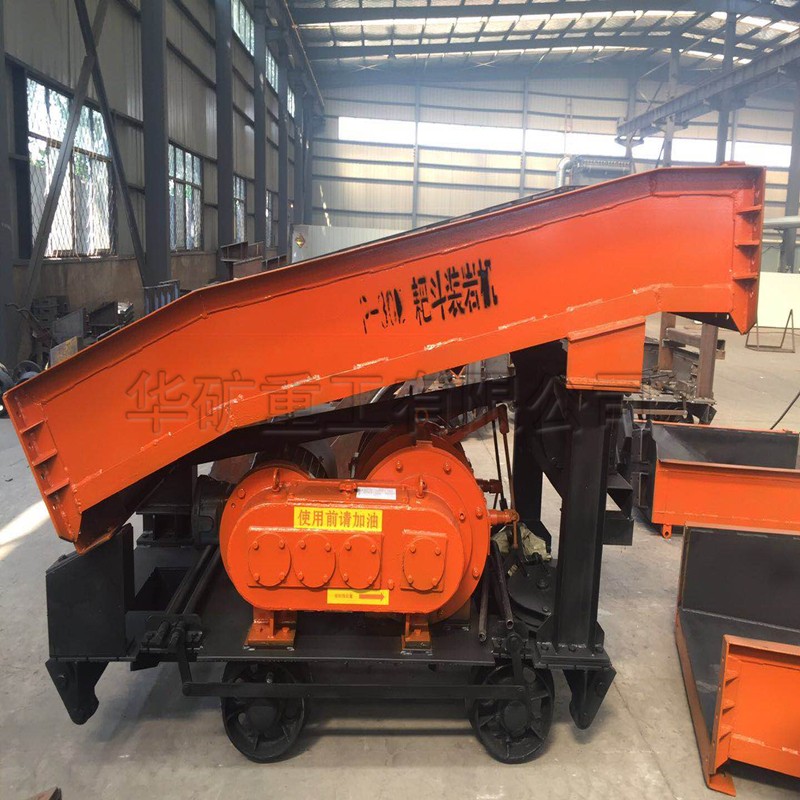

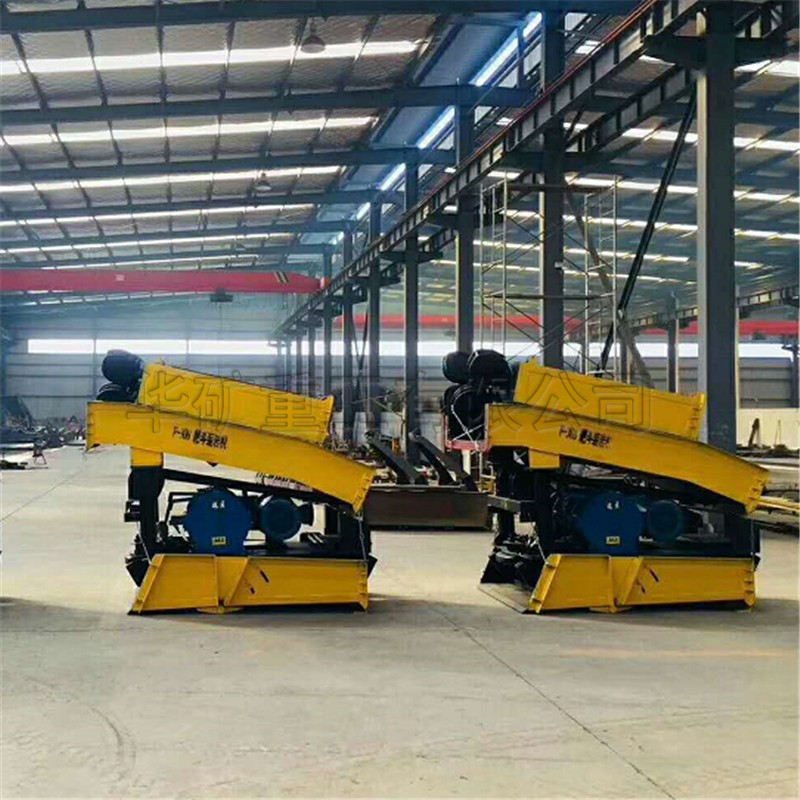

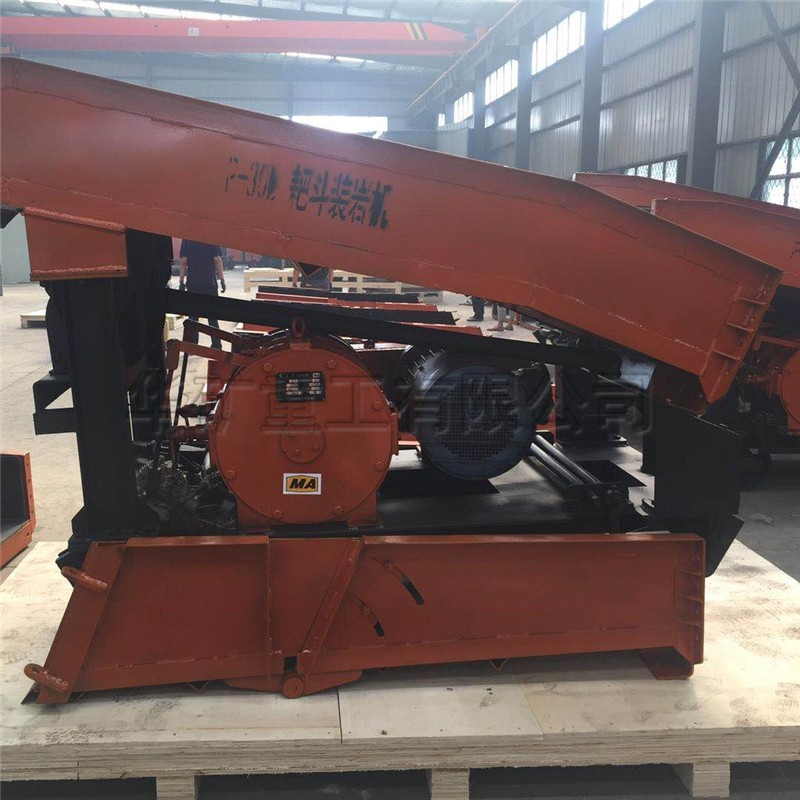

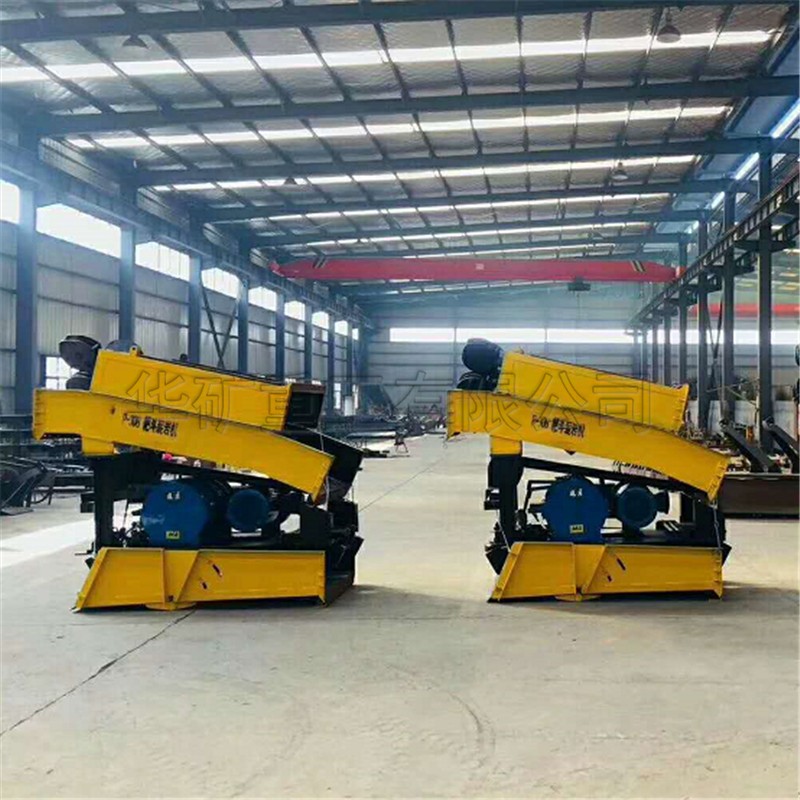

耙斗裝巖機
耙斗裝巖機產品簡介:
橋式耙斗裝巖機,又叫耙裝機,耙?guī)r機 主要用于煤礦,冶金礦山,隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業,是提高掘進速度,實現掘進機械化的一種重主要設備。
耙斗裝巖機工作原理:
橋式耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩,尾繩使耙斗做往復運動把巖石扒進料槽,至卸料槽的卸料口卸入礦車或箕斗內,從而實現裝巖作業。
橋式耙斗裝巖機主要有固定楔,尾輪,耙斗,臺車,絞車,操縱結構,導向輪,料槽(進料槽,中間槽,卸載槽),電氣部分,風動推車缸等部件組成。
耙斗裝巖機產品特點:
橋式耙斗裝巖機主機部分采用行星輪傳動,該系列耙斗裝巖機具有裝巖效率高,結構簡單,可靠性好,操作方便,適用范圍廣等特點。橋式耙斗裝巖機不僅用于平巷,而且可以在30度以下斜巷使用,是提高掘進速度,實現巷道掘進機械化的一種主要機械設備。 橋式耙斗裝巖機帶有氣動推車缸,礦車裝滿后,可用風動推車缸將重車推出,以減輕工人的勞動強度,縮短調車時間,提高掘進速度。
耙斗裝巖機產品參數:

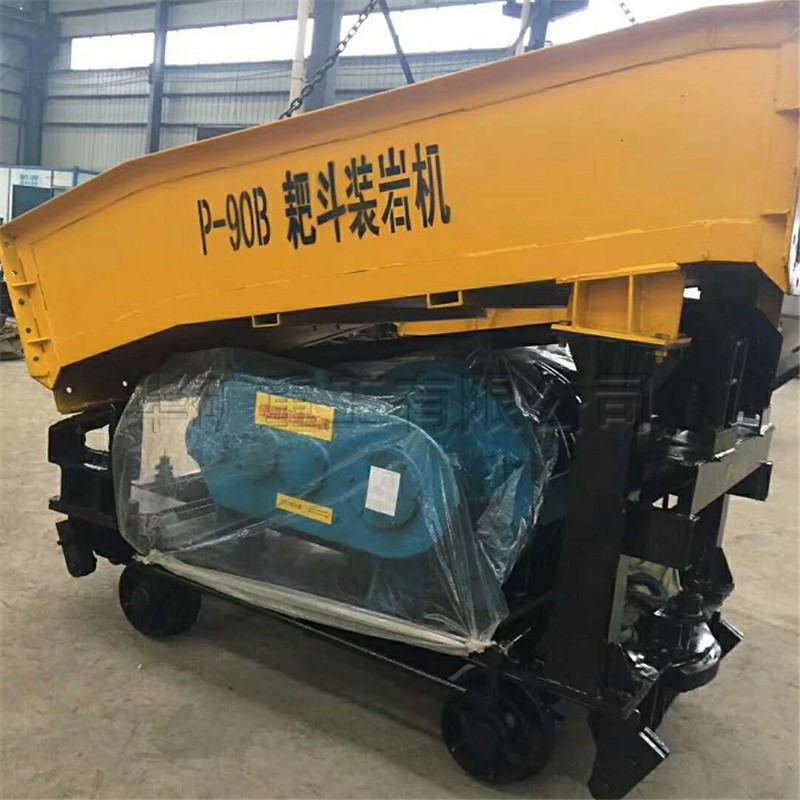

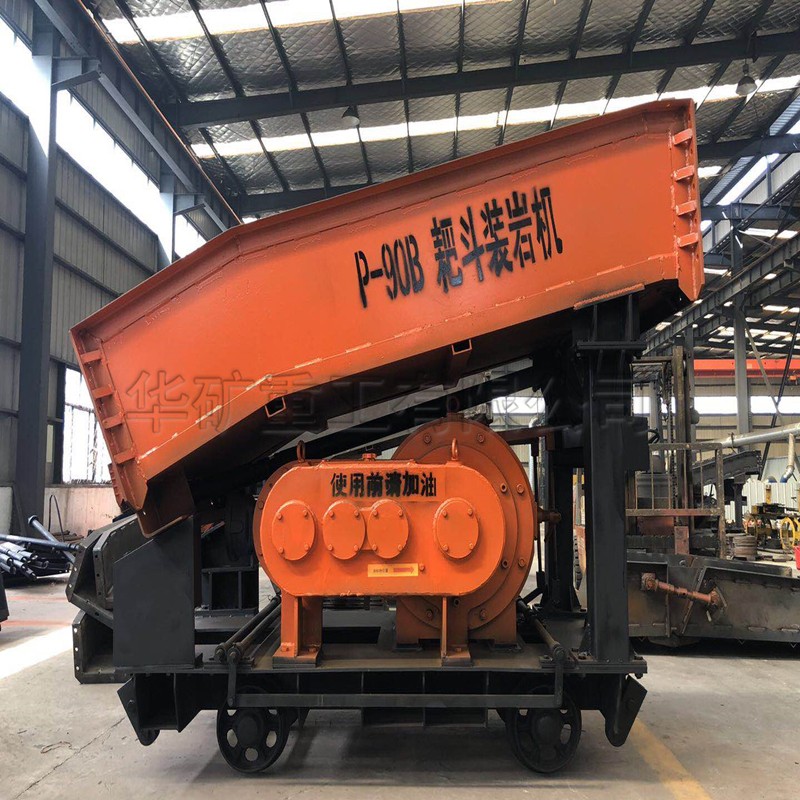

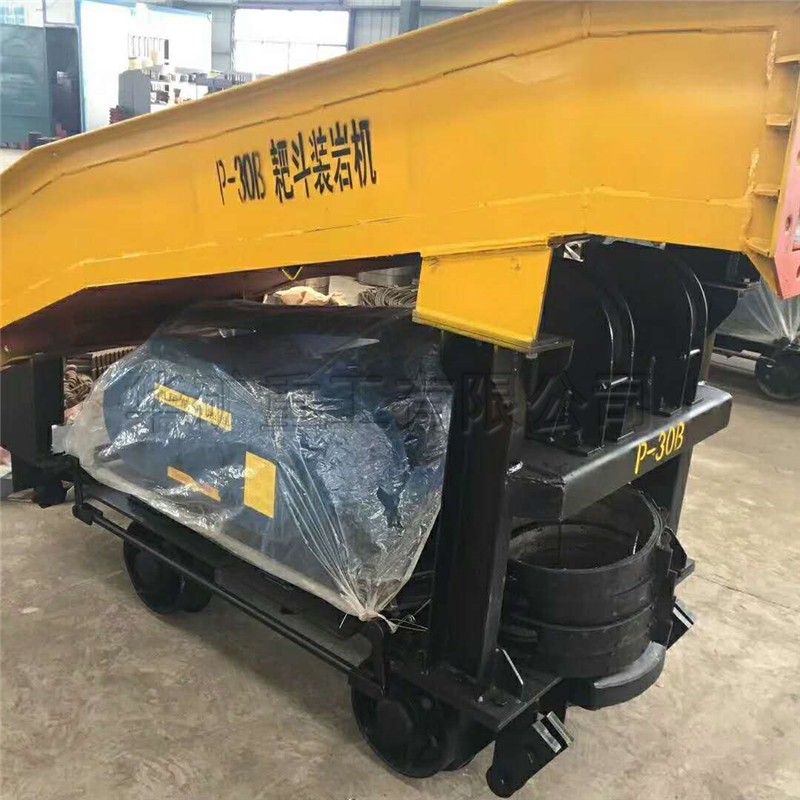

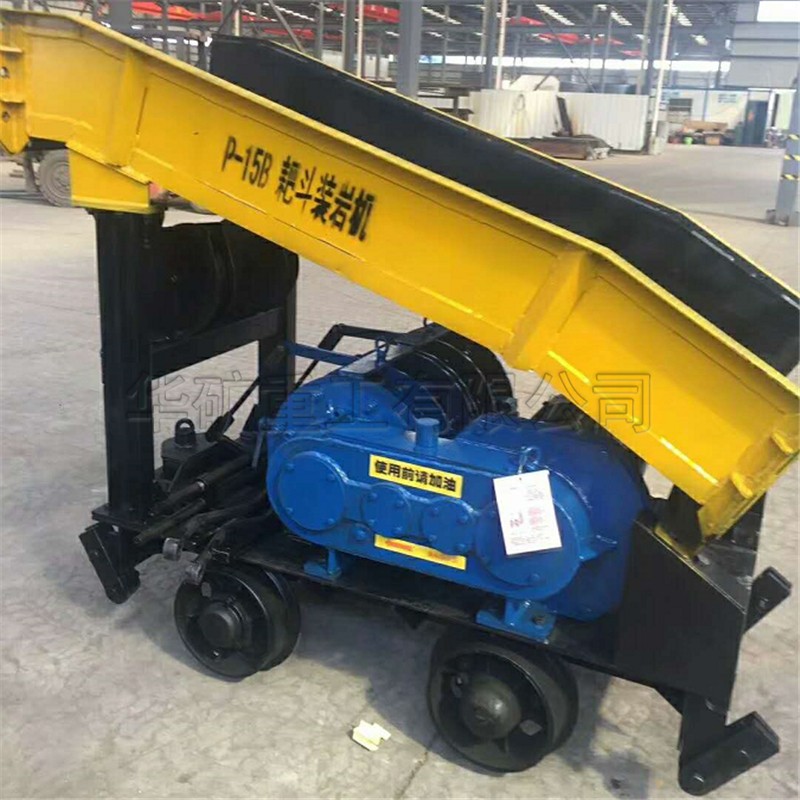

產品型號: P-15B P-30B P-60B P-90B
電機型號: YBB11-4 YBB17-4 YBB30-4 YBB45-4
電動機功率KW: 11 17 30 45
主繩牽引力KN: 7.2-10.4 13.5-19.5 23.3-32.7 32-50
鋼繩直徑 mm: 12.5 15.5 15.5 17
主繩牽引速度 mm:1.05-1.52 0.85-1.7 1.06-2.07
容繩量 m : 56 85-75 80-70 75-60
轉速 m/s: 1450 1450 1450 1450
電壓 v : 380/660 380/660 380/660 380/660
凈斷面積:M2 >4.5 >6 >9 >16
凈高M >2 >2.2 >2.5 >2.8
絞車類型: 三行星齒輪雙滾筒絞車
外形尺寸mm:4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253
總重量 kg: 2500 4500 7200 8800
耙斗容積M3: 0.15 0.30 0.60 0.90
技術生產率: 14-25 35-50 70-100 95-140
鐵軌軌距 mm: 600/900 600/900 600/900 600/900
