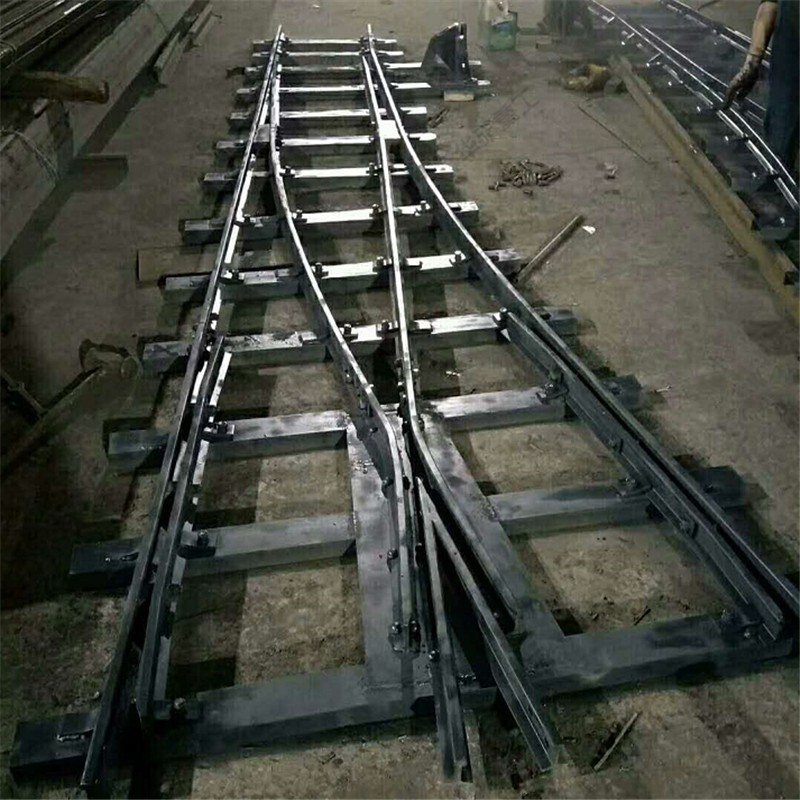

道岔
道岔產品詳情:

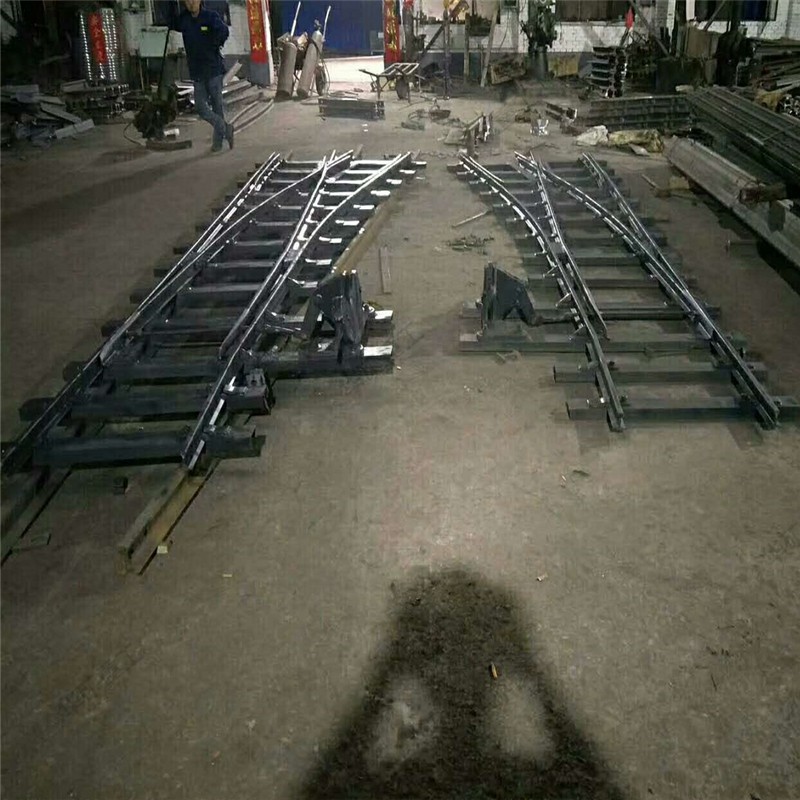

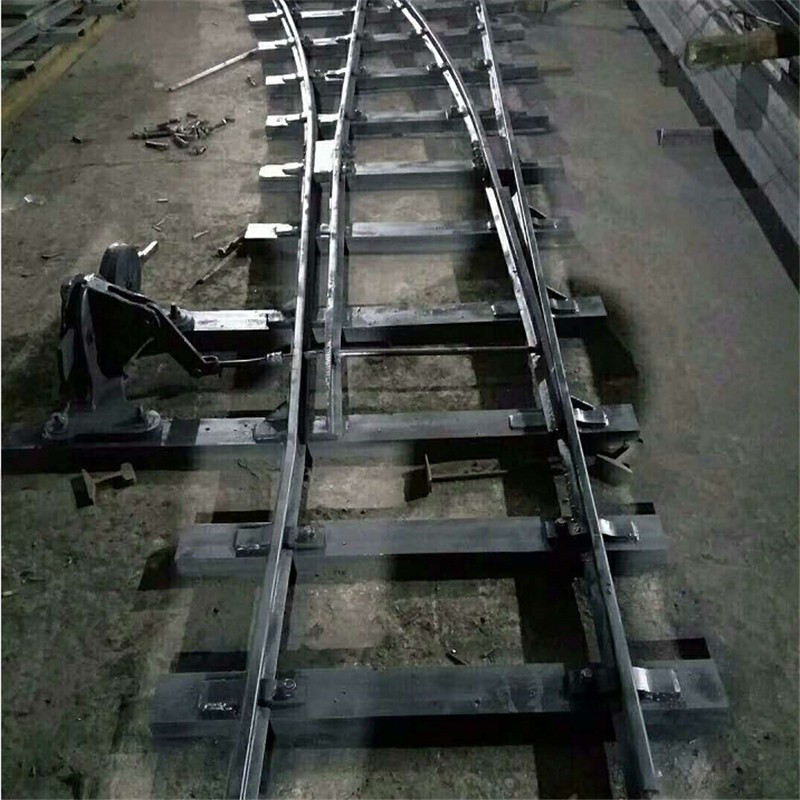

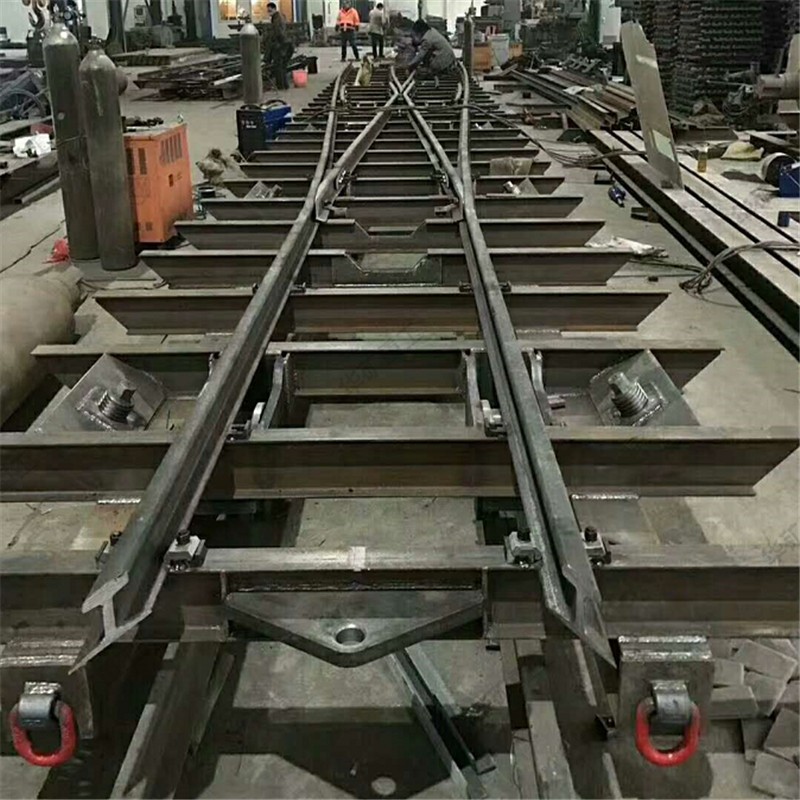

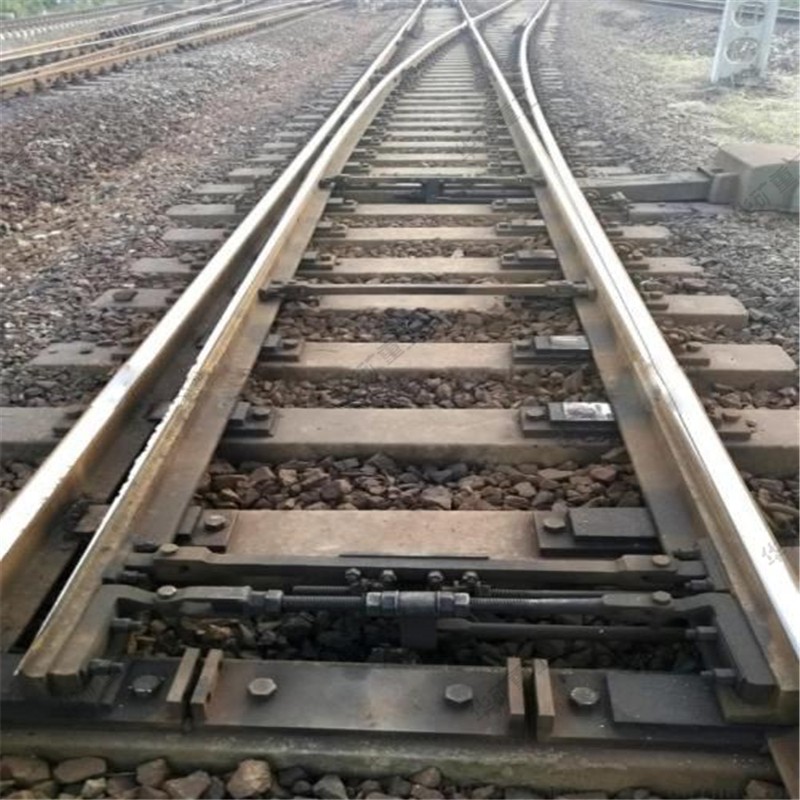

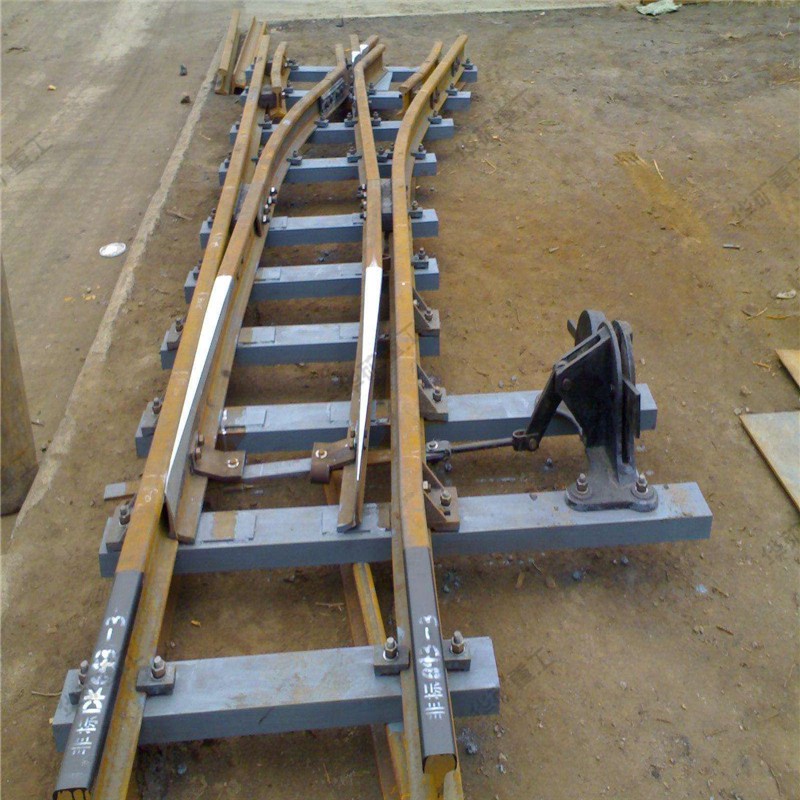

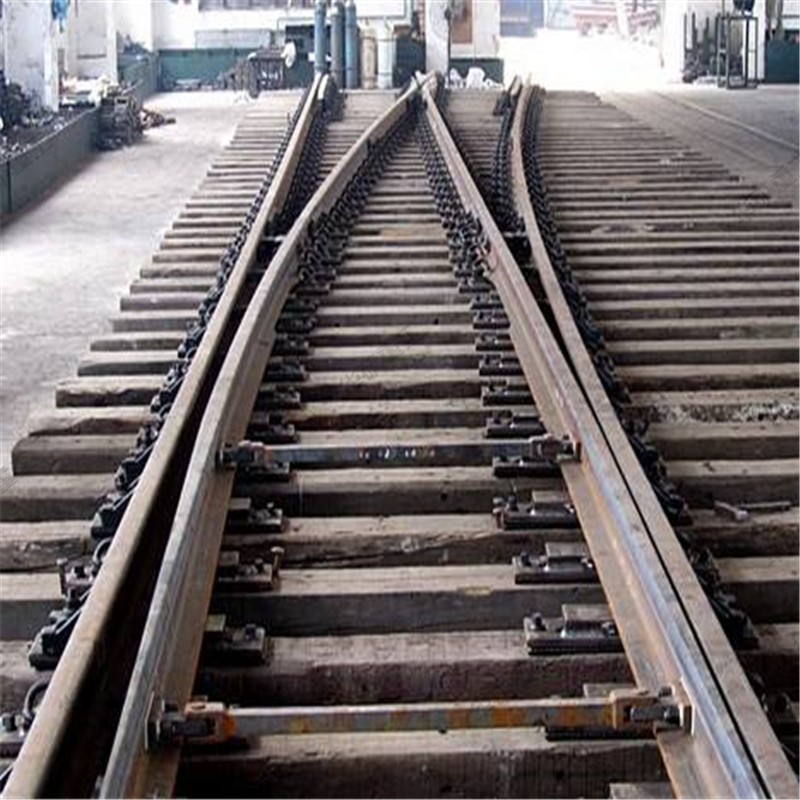

道岔是一種使機車車輛從一股道轉入另一股道的線路連接設備,也是軌道的薄弱環節之一,通常在車站、編組站大量鋪設。有了道岔,可以充分發揮線路的通過能力。即使是單線鐵路,鋪設道岔,修筑一段大于列車長度的叉線,就可以對開列車。
道岔產品分類:
單開道岔,雙開道岔、三開道岔以及多開道岔(復式交分道岔)等。
雙開道岔為Y形,即與道岔相銜接的兩股道向兩側分岔。
三開道岔如同Ψ形,同時銜接三股道,由兩組轉轍機械操縱兩套尖軌。

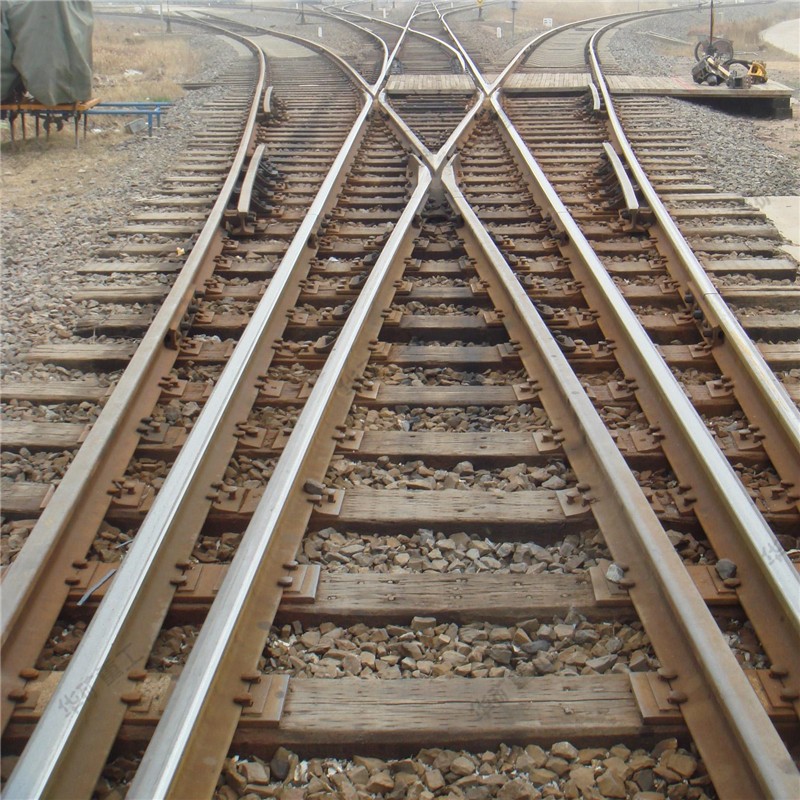

復式交分道岔像X形,實際上相當于四組單開道岔和一副菱形交叉的組合。
除此而外,還有一種交叉設備,通常使用的叫做菱形交叉。它由兩組銳角轍叉和。
道岔安裝裝置檢修標準:
1. 道岔安裝裝置固定螺絲緊固,裝置無舊傷裂紋。
2. 各連接桿、外鎖裝置無舊傷裂紋,桿件無磨卡及銹蝕,銷孔磨耗不大于1mm
道岔技術參數:
道岔系列 | 608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60 | 二十一個系列 |
道岔類型 | 單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線 | 七種類型 |
軌距 | 600、762、900、1435 | 四種軌距 |
軌型 | 8、12、15、18、22、24、30、38、43、50、60 | 十一種軌型 |
轍叉號 | 2、3、4、5、6、7、8、9、12 | 九種轍叉號 |
曲線半徑 | 4、6、9、12、15、20、25、30、40、50、70 | 十一種曲線半徑 |
線路間距 | 1200、1300、1400、1500、1600、1700、1800、1900、2200、2500 | 十種線路間距 |
