錨索張拉機具
錨索張拉機具介紹:

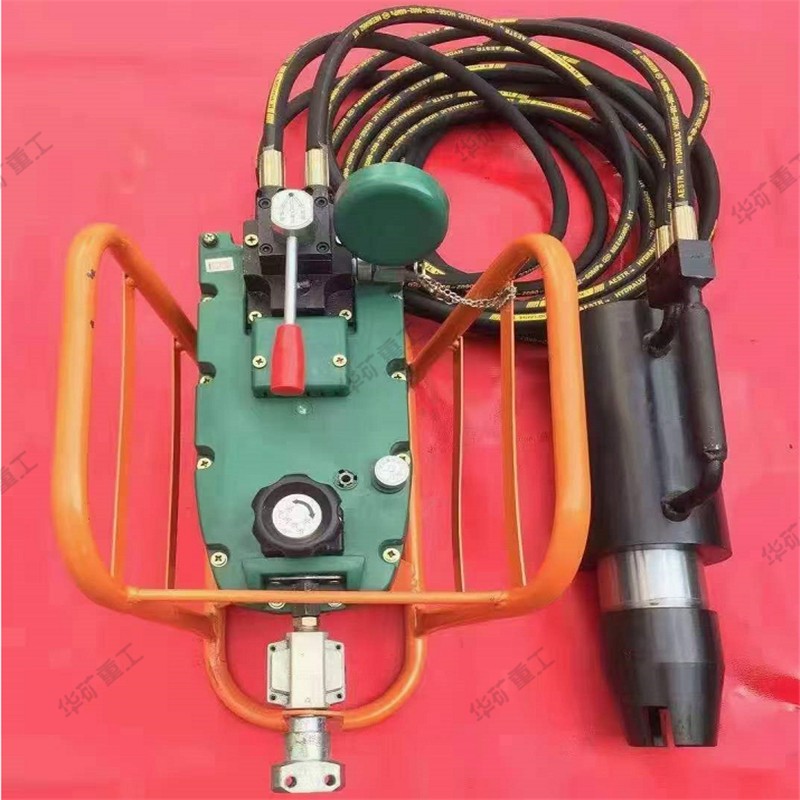

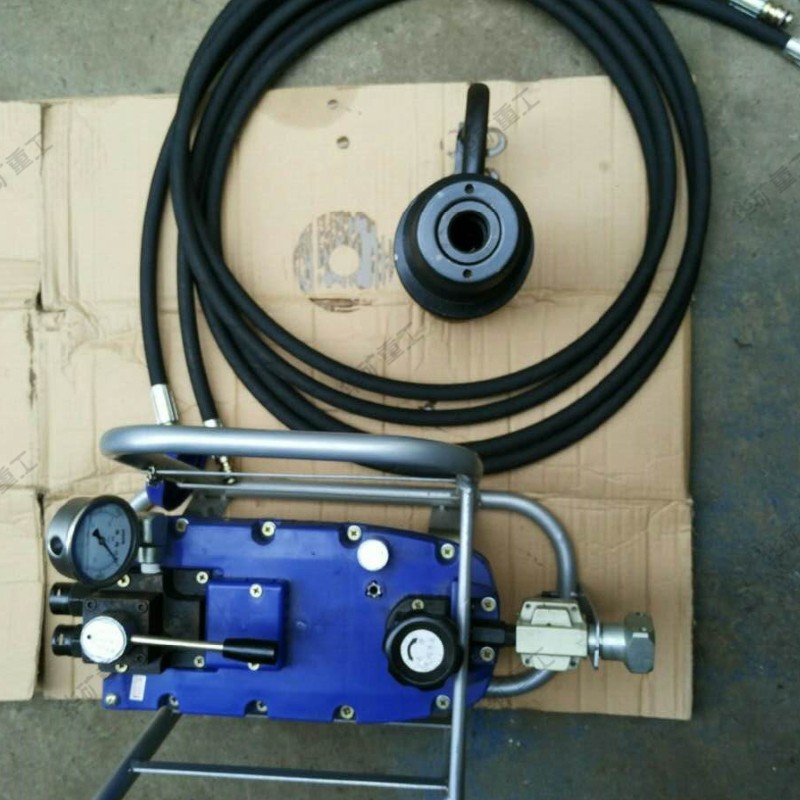

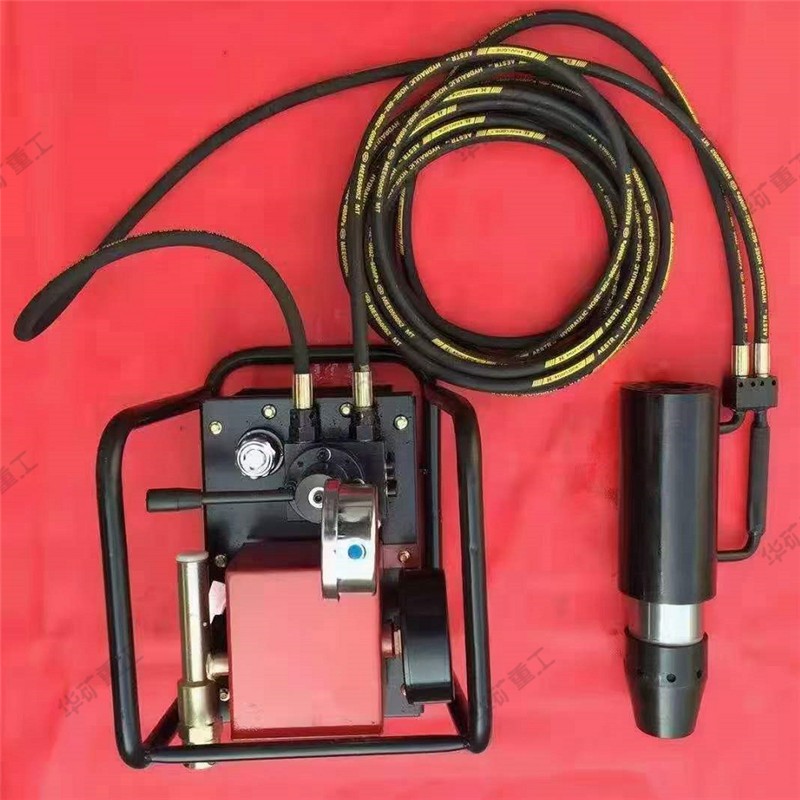

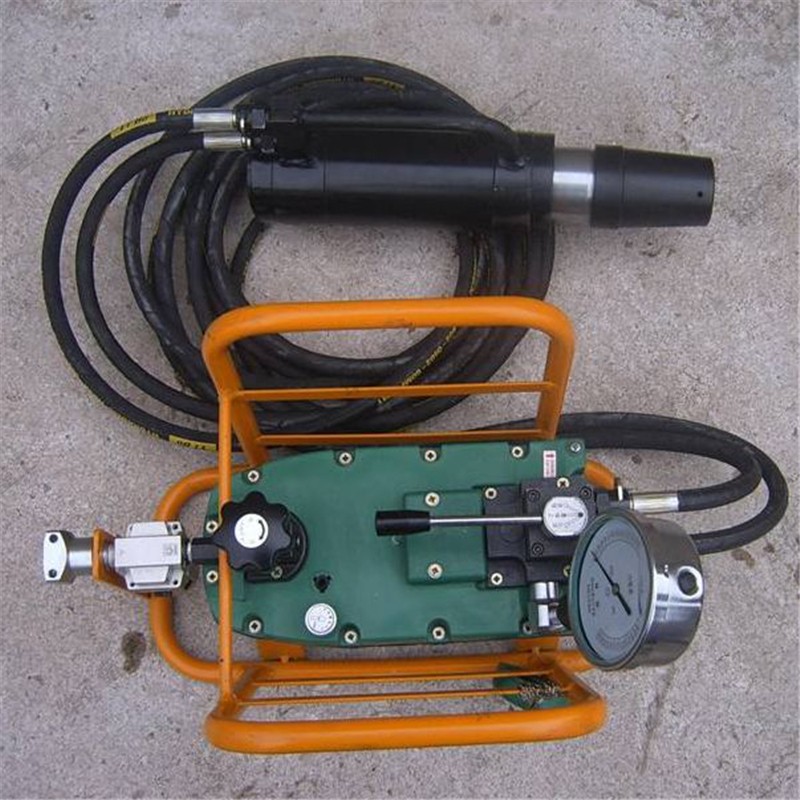

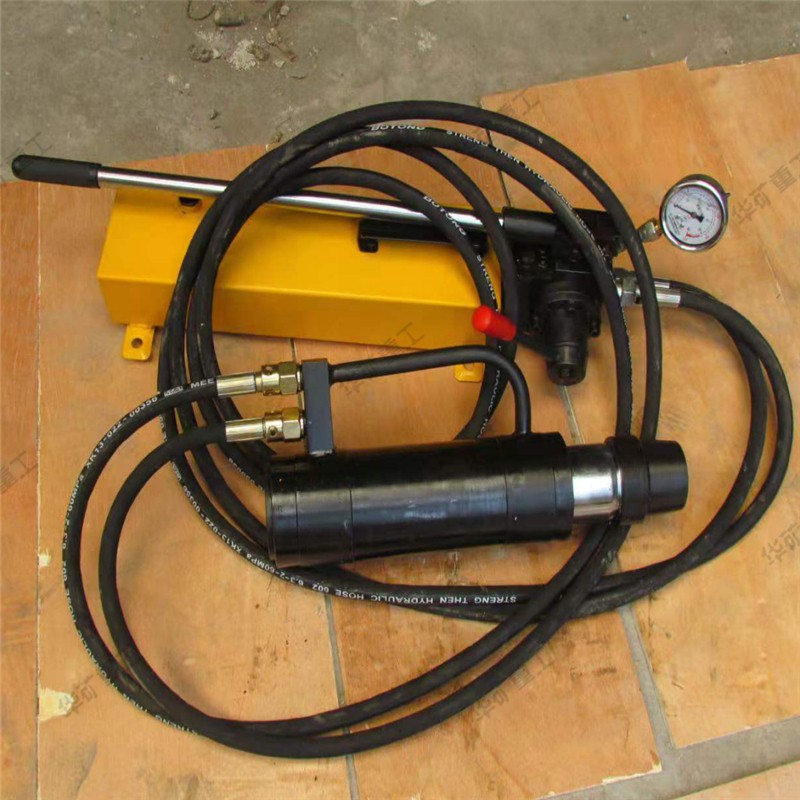

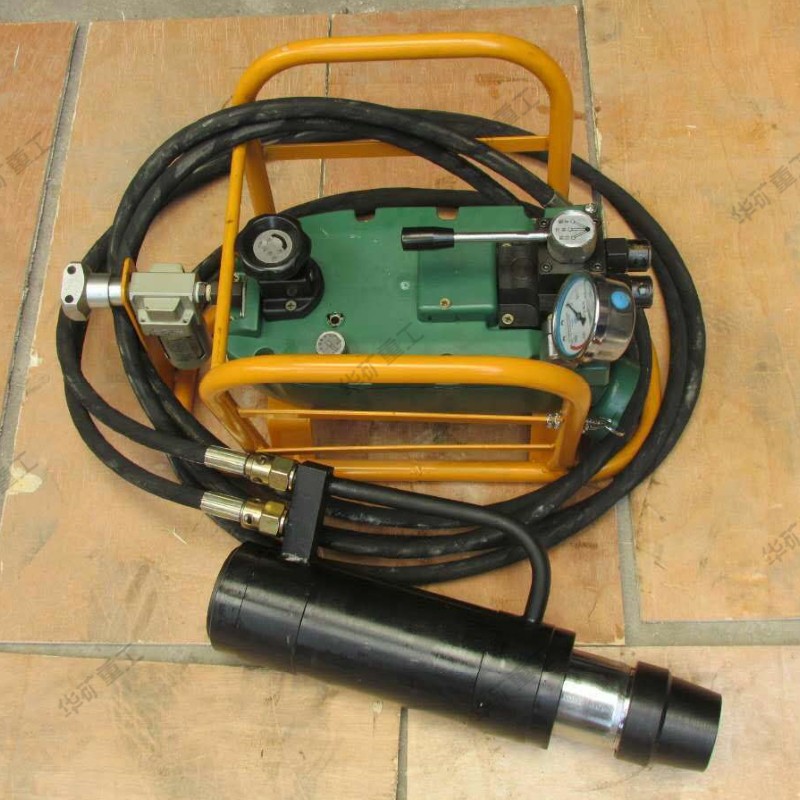

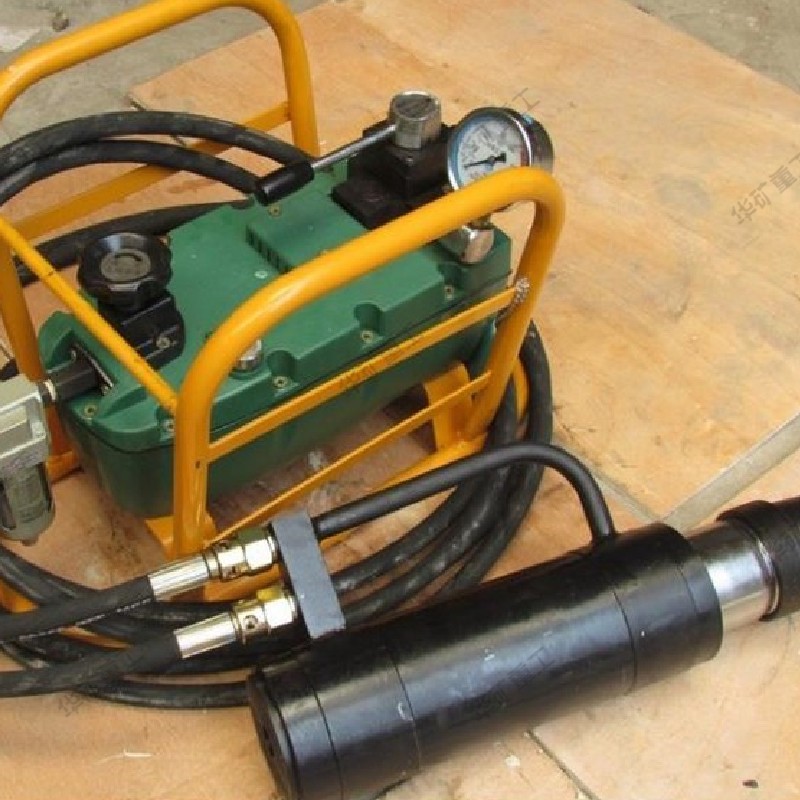

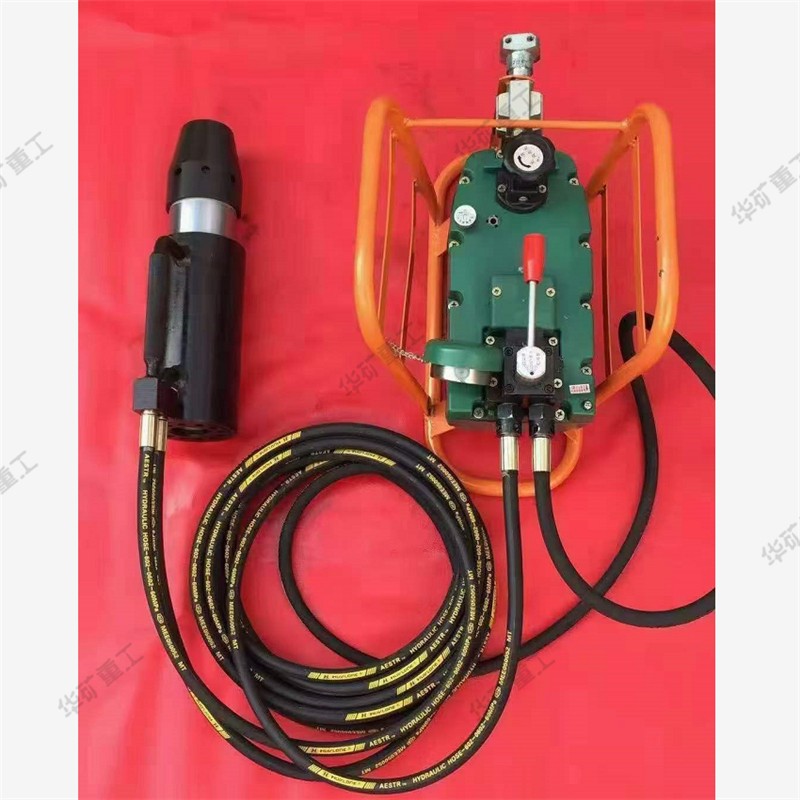

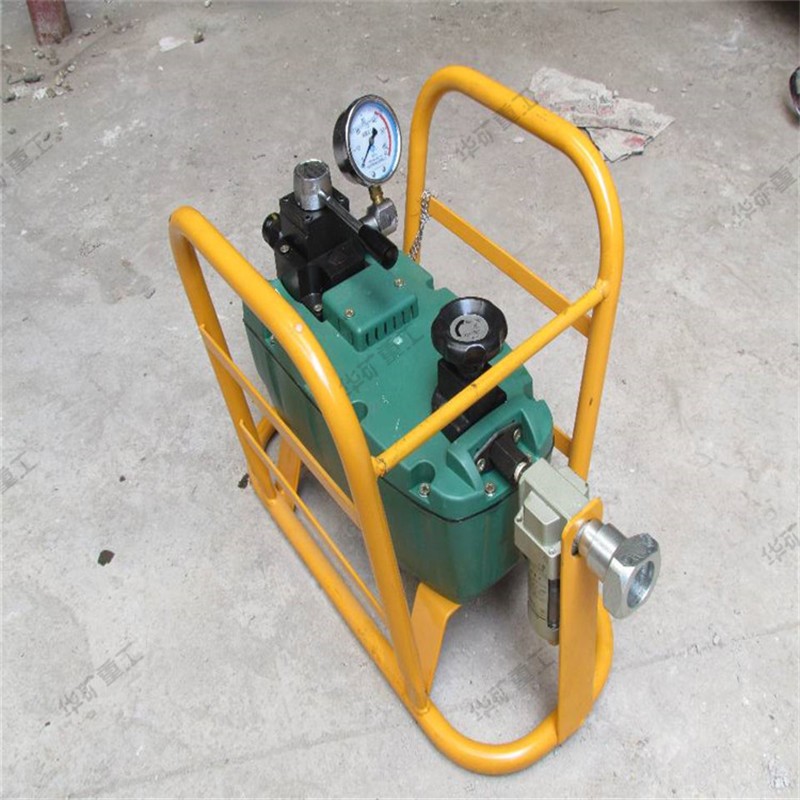

錨索張拉機具由張拉千斤頂、QYB-55型氣動液壓泵以及高壓膠管等組成,構成一組煤礦巷道錨索預應力張拉安裝的工具。張拉千斤頂內置工具錨,不但實現自動錨固和自動退錨,而且保證了操作安全,提高了工作效率。
錨索張拉機具特點:
錨索張拉機具結構合理、性能可靠,操作簡單、使用安全,特別適合煤礦井下有防爆要求的場合使用。錨索張拉機具是煤礦巷道錨索預應力張拉安裝的必備工具,確保錨索張緊達到預應力指標,是錨索安裝成功的重要指標,特別適合煤礦井下有防爆要求的場合使用。
錨索張拉機具注意事項:
1. 選用國標的錨具。
2. 在進入作業前應檢查張拉機具工作是否正常,能否達到要求的能力。
3. 檢查氣動液壓泵工作是否正常。
4. 檢查配套膠管是否符合壓力要求。
5. 各接頭要連接牢固,用后不可隨地亂放。
6. 達到所需拉力后應及時張拉機具換向,以免壓力繼續升高而損壞張拉機具。
7. 換向工具應用隨機配備扳手,不可隨意用榔頭撞擊以免損壞內部構件。
錨索張拉機具技術參數:
型號 | MQ15-180/60 | MQ18-200/60 | MQ19-300/60 | MQ22-300/60 |
額定張拉力 KN | 180 | 200 | 300 | 300 |
鋼絞線直徑 mm | 15.24 | 17.80 | 18.90 | 21.6 |
張拉行程 mm | 150 | 150 | 150 | 150 |
中心孔直徑 mm | 17.5 | 20.5 | 21 | 24 |
承壓面積 c㎡ | 35.08 | 35.08 | 68.0 | 68.0 |
額定壓力 Mpa | 55 | 55 | 60 | 60 |
油箱容積 L | 2.4 | 2.4 | 2.4 | 2.4 |
重量(含油)kg | 17.5 | 17.5 | 25 | 25 |
