礦井水泵檢測系統產品介紹:
KJ416礦用水泵監控系統是一套可對礦井水泵抽排水進行集中監控并能實現遠程實時監控的現代化控制系統,該系統解決了現有礦井排水系統開泵程序繁瑣,發生透水事故時無人開啟備用水泵,系統故障以及排水效率低下等問題。本系統通過各種先進可靠的傳感器、保護器、電動閘(球)閥、監控電視等監測煤礦井下排水系統各設備的工作狀態,實現井下水位、水壓、水泵排水系統的自動監控,及時發現系統存在的隱患與故障點。此外,將監測到的數據實時通過光纖上傳至地面上位系統可方便實現井下泵房遠程控制。該系統與KJ117礦井水文監測系統的聯動,可以實時監控礦井上下水文觀測孔水壓、水溫、流量以及采空區水位,排水明渠等水文參數,通過多種傳感器的實時監測可實現對煤礦透水事故的預警,事故通過井下光纜將數據傳輸至生產調度中心監控平臺,系統預留井下通訊接口,并以指揮井下人員在發生透水事故時的緊急撤離,為及時啟動礦井水災應急救援和最大限度地保證煤礦安全生產提供可靠技術手段。
礦井水泵檢測系統產品參數:

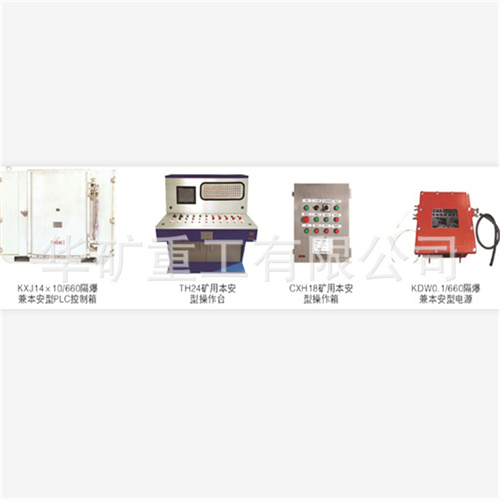

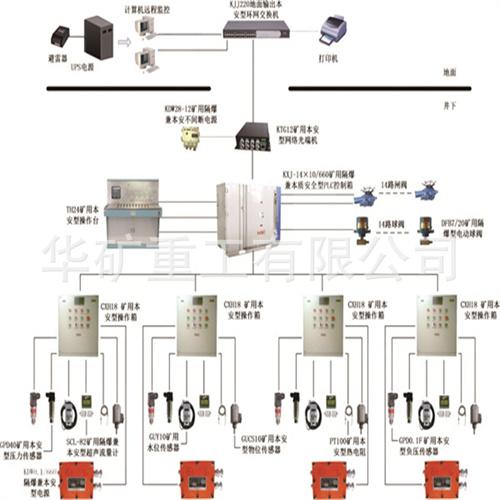

KJ416礦用水泵監控系統主要由KXJ14×10/660隔爆兼本安型PLC控制箱、TH24礦用本安型操作臺、CXH18礦用本安型操作箱、監控計算機及軟件、打印機、不間斷電源、多協議網關、多種傳感器及傳輸設備組成。
系統功能
◎ 系統具有現場多參數的實時監測功能,能對發生透水事故進行相關輔助決策的功能。同時具有多種網絡接口可擴展和兼容其他監測系統,提高煤礦安全生產效率。
◎ 多種控制方式可供選擇,設有遠程控制、無人值守、就地自動、就地檢修(調試)四種工作方式。
◎ 每臺水泵可選擇運行、備用、檢修等運行模式,并配有就地控制柜,用于單獨控制每臺相對應的水泵,從而提升泵房整體運行的可靠性和運行效率。
◎ 現場控制中心將采集的數據,如測流量、水倉水位、出水壓力、真空度、電機溫度、泵體溫度、閥門狀態等參數傳至地面指揮中心,使地面指揮中心同步顯示水泵運行工況,為地面決策指揮提供依據。
◎ 系統具有多種保護及語音報警功能,當出現開關故障、泵體過熱、軸承過熱、電機過熱、壓力下降、流量下降、閥門故障等情況時系統將自動停止運行,并語音報警。
◎ 系統程序設計了排水泵自動輪輪換工作控制功能??刂瞥绦?qū)⑺眠\(yùn)行時間自動記錄并累計,設定下次開機時的開機順序,實現各臺水泵自動輪換運轉。

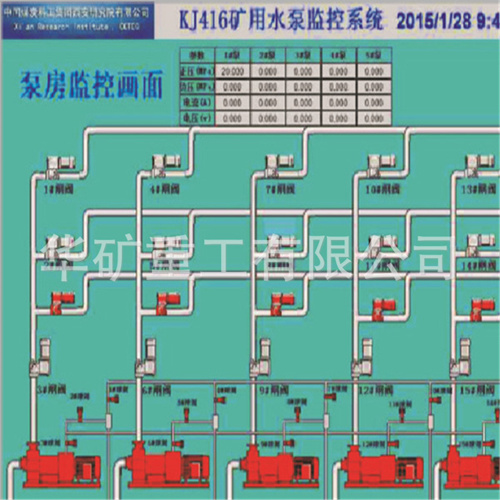

◎ 人機界面顯示的內容豐富、形象、直觀,操作簡單、易懂??梢噪S時查詢、打印實時趨勢及任意時間段的歷史趨勢;
◎ 上位軟件對操作權限進行了劃分,不同的值班人員具有不同的操作權限,并能夠?qū)χ蛋嗳藛T進行考勤。
◎ 遠程和現場編程,實現在地面調度室和井下現場都可通過筆記本對程序或參數進行修改。
