瞬變電磁儀

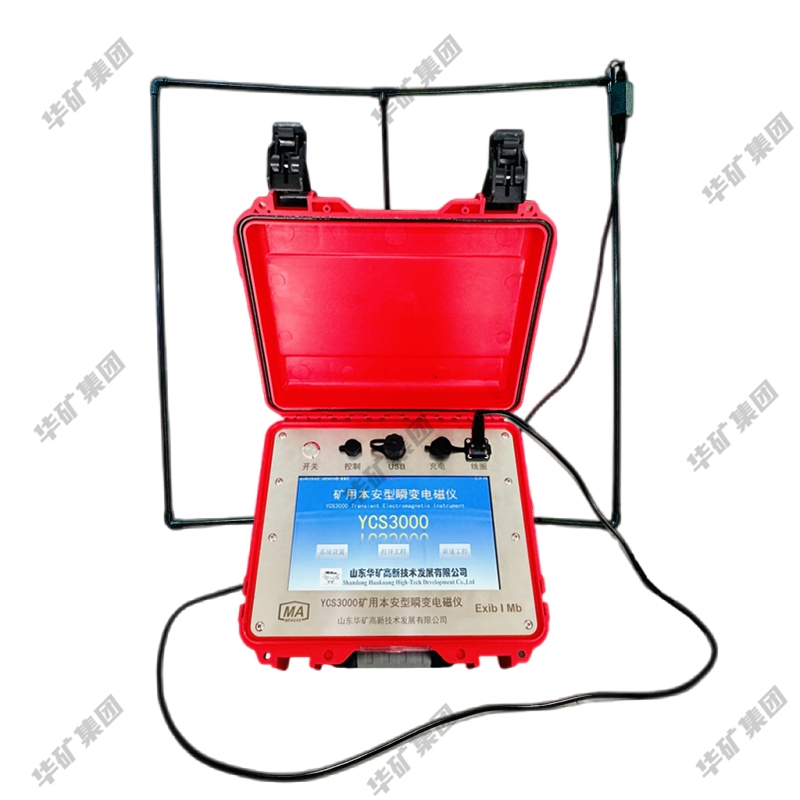

YCS3000礦用瞬變電磁儀是一款針對煤礦采空區、斷層、破碎帶、陷落柱、溶洞充水、巖溶發 育區、圍巖等地質異常體的不同電性特征，實現對掌子面前方以及巷道側幫、煤層頂?shù)装宓确较蚋凰畢^(qū)域的探測的儀器。

一、主要特點

1.發射線圈匝數少，僅4匝，發射線圈阻抗小;

2.發射電流大，可達50--100A,探測深度大大加深；

3.接收信號強，抗干擾能力強能在強背景噪聲環境下工作；

4.收發線圈互感小，關斷時間快，0.1uS -100uS;

5.一次場對二次場干擾低，淺層盲區??；

6.一鍵采集操作，工作參數自動設置和保存。

7.采集數據自動濾波和自動識別異常數據。

8.解析軟件操作簡單，一鍵出圖。

9.空間結構解析分辨率高。

10.儀器采用不銹鋼面板，適用于高粉塵和腐蝕環境下工作。

二、技術參數

項目                     參數

發射峰值電壓             13.5V

發射峰值電流             10-25A

探測距離                 <300 米

一次場強度               100 安匝

發射線圈規格             1m×1m-3m×3m

發射線圈匝數             4

疊加次數                 1-65335

關斷時間                 0.1-100μs(阻性負載)

發射波形                 雙極性矩形波

測道數                   1024 道(可設定)

A/D 轉換                 24bit

采樣間隔                 1-20μs

本安電流                 1.0A

電源                     鎳氫電池(8Ah 14V)

工作時間                 8 小時以上

尺寸                 318×280×132(長寬高)

重 量                    約 3.5Kg(不含線圈)

三、產品應用

1、煤礦井下頂、底板和超前探測，超前探測距離可達 200 米以上；

2、在地面往下探測礦區構造分布，構造含水性；

3、掘進過程中的隱伏導水構造和回采過程中工作面內部隱伏導水構造勘查；

4、探測良導性體礦體埋深和蘊礦構造，其他工程勘探和環境勘探；

5、金屬礦山井下礦脈走向探測；

6、地下洞室周邊構造探測、金屬管道探測；

7、采空區及廢棄小煤窯的突水水源勘查，煤層底板溶巖含水層，陷落柱等勘查；

8、頂?shù)装宀傻V擾動誘發的導水破裂帶導通勘查。

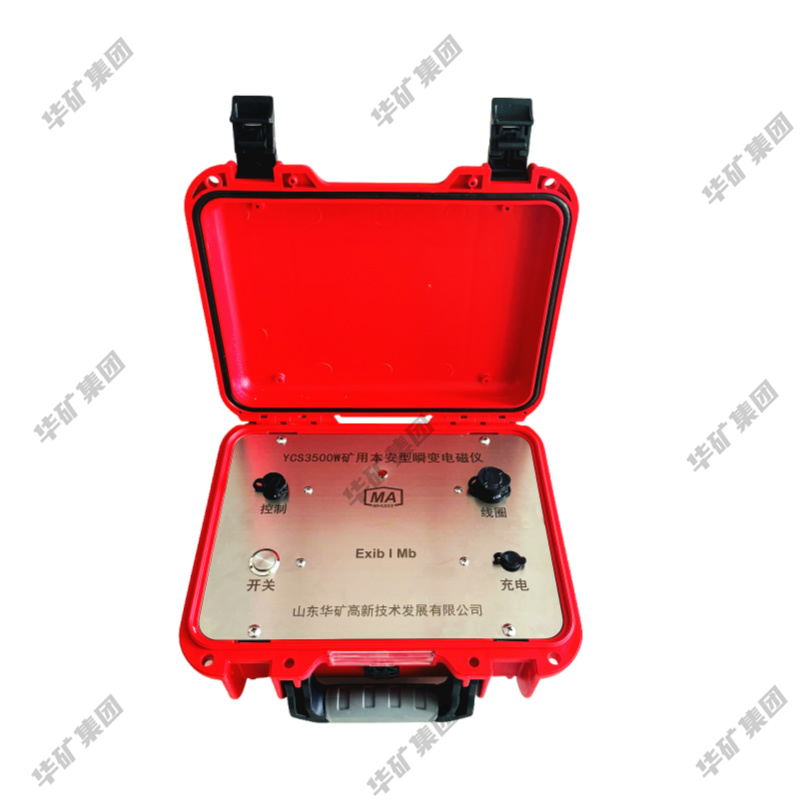

YCS3500W礦用本安型瞬變電磁儀是山東華礦高新技術發展有限公司結合數年瞬變

電磁法勘探研究，在地面勘探瞬變電磁儀向礦井新型瞬變電磁儀轉型，主要用于煤礦掘

進頭前方及巷道側幫、煤層頂、底板和工作面內富水區域的探測。嵌入式操作平臺,微

弱信號采集，小功率激勵電流。儀器屬于本質安全型防爆產品，可適合用于有瓦斯、煤

塵的礦井環境。

1.1 執行標準

QB/HK.3-2024 《YCS3500W礦用本安型瞬變電磁儀》

1.2 產品主要用途及其適用范圍

YCS3500W 礦用本安型瞬變電磁儀對低阻充水破碎帶反映靈敏、體積效應小、縱橫向

分辨率高，且施工方便、快捷、效率高等優點，既可以用于煤礦掘進頭前方，也可以用

于巷道側幫、煤層頂、底板等探測，為煤礦企業在生產過程中水患和導水構造的超前預

測預報提供技術手段。

1.3 儀器特點

本產品集發射接收功能于一體，主要特點如下：

● 嵌入式主機：采用高性能、高主頻、低功耗，形成了智能化、簡單易用的人機

界面。

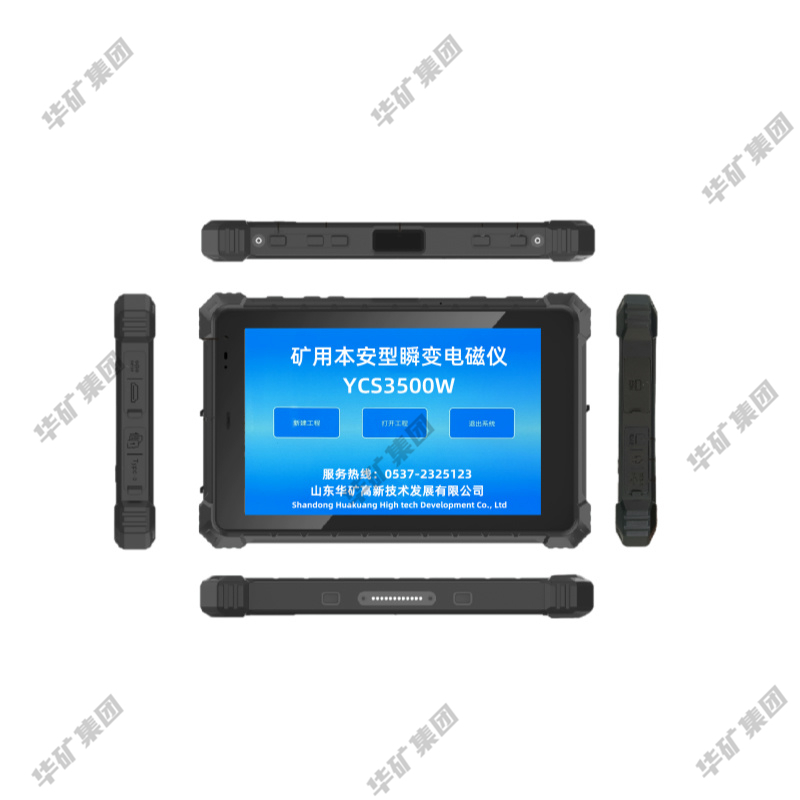

● 無線 WiFi 通訊：采用高性能的 WiFi 芯片，能夠遠距離地通過無線操作終端控

制儀器并采集、存儲數據。

● 高速數字信號處理：采用高速 DSP 作為數據采集和預處理單元，實現了基于硬

件的數字運算邏輯，高效高速的對采集到的微弱信號進行處理。

● 激勵電路：采用最新高技術的電子器件，合理設計了驅動電路，確保了小功率

下電流的高效、關斷時間更短。

● 安全防爆：內置有鎳氫電池電源和本安型保護電路，采用澆注密封結構，是屬

于本質安全型的防爆設備。

● 防潮防塵：儀器殼體使用整體密封的防靜電材料，面板接插件具有防潮防塵功

能，在整機組裝時采用硅橡膠密封為一整體，外殼防護等級達到 IP54，允許在有瓦斯、

煤塵的礦井中使用
