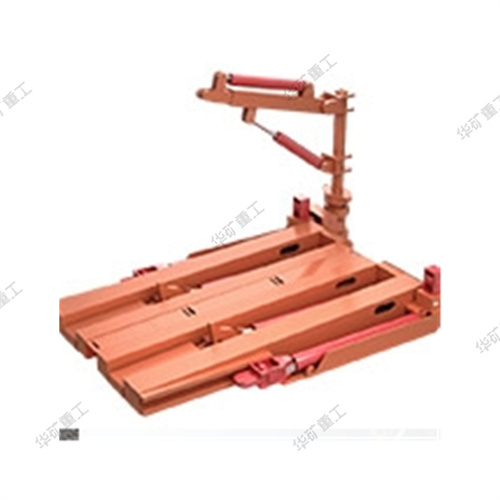

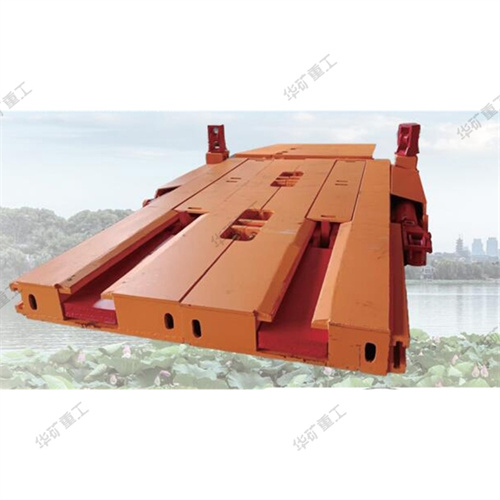

該裝置由液壓支架調向平臺、液壓支架回撤車和回撤裝車機構三大部分組成,適用于綜采工作面液壓支架牽引、出列、調向,在工作面內的運輸,并裝到平車上運出,為液壓支架的回撤運輸提供了安全保障,提高了勞動效率,減少了員工勞動強度。
項目 | 單位 | 參數 | |
外形尺寸 | mm | (7900×4000×1100)±50 | |
件尺寸 | mm | (3000×1800×210)±50 | |
牽引力 | kn | 400 | |
調向角度 | 度 | 360° | |
牽引鏈規格 | mm | 22×66 | |
額定壓力 | MPa | 31.5 |
