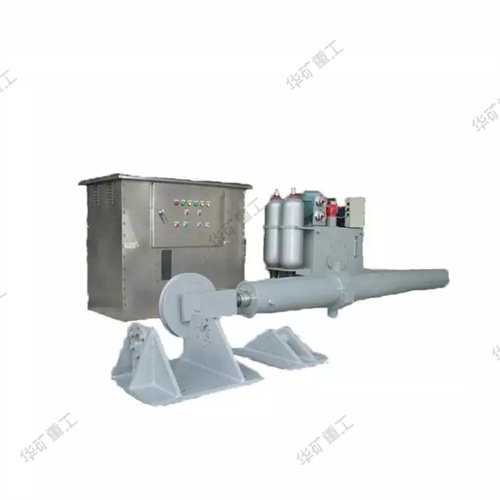

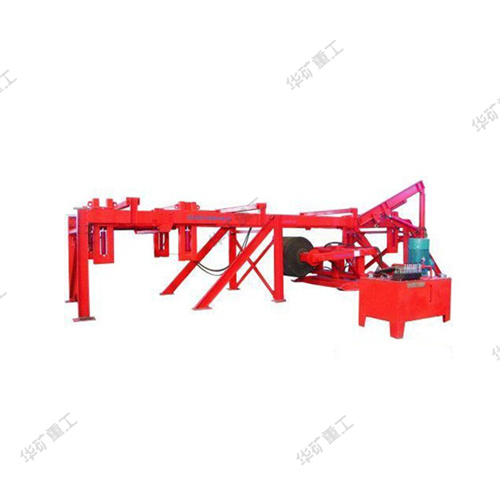

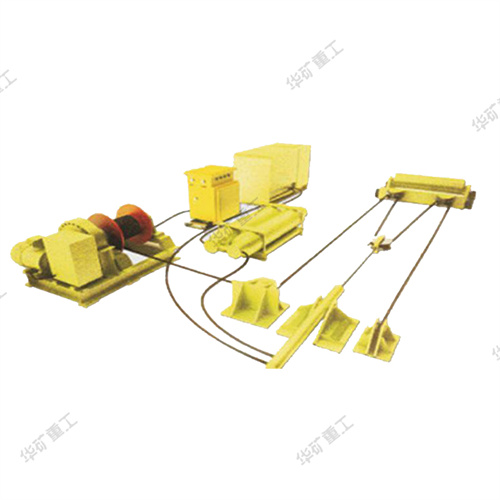

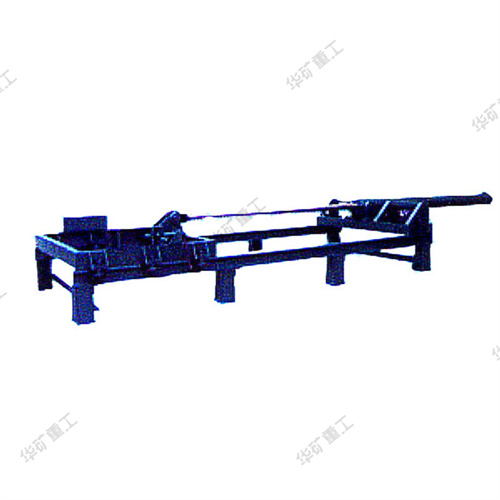

帶式輸送機液壓張緊裝置
一、用途及使用范圍
帶式輸送機液壓張緊裝置是適用于是煤礦、水泥、化工、鋼鐵、港口及電力行業的帶式輸送機輸送帶張緊產品配套。
二、主要特點
1、帶式輸送機的起動張緊力和正常運行時的張緊力可以根據需要調節,可以實現起動張緊力為正常運行時的張緊力1.4-1.5倍的要求。張緊力調定后,液壓自動拉緊裝置即按預定程序自動工作,保證輸送帶在理想狀態下運行。
2、 對輸送帶張力變化響應快,有效消除輸送帶起動張力峰值,降低輸送帶疲勞破壞程度,延長輸送帶使用壽命,避免斷帶事故的發生。
3、 與非自控張緊裝置相比,選取同等輸送帶帶強,其安全系數可以提高20%。
4、結構緊湊,安裝空間小。
5、可以與集控系統連接,實現對該液壓自動拉緊裝置的遠程控制。
三、主要技術參數
型 號 | ZY-200/5.5D | ZY-300/5.5D | ZY-400/5.5D | ZYJ-500/24D | ZYJ-900/24D | ||
裝機功率(kW) | 5.5 | 5.5 | 5.5 | 24 | 24 | ||
最大張緊力(kN) | 200 | 300 | 400 | 500 | 900 | ||
最大工作行程 | 10 | 5 | 5 | 31 | 18 | ||
液壓系統額定工作壓力(MPa) | 19.4 | 14.6 | 19.4 | 9.1 | 16.4 | ||
系統電壓(ACV) | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | ||
液 壓 泵 站 | 電動機 | 型號 | YBK2132S-4 | YBK2132S-4 | YBK2132S-4 | YBK2132S-4 | YBK2132S-4 |
電機功率 (kW) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | ||
額定電壓(V) | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | ||
油箱容積(L) | 270 | 270 | 270 | 270 | 270 | ||
外形尺寸 (長×寬×高) | 910×650 ×1200 | 910×650 ×1200 | 910×650 ×1200 | 910×650 ×1200 | 910×650 ×1200 |
