全自動錨索生產線

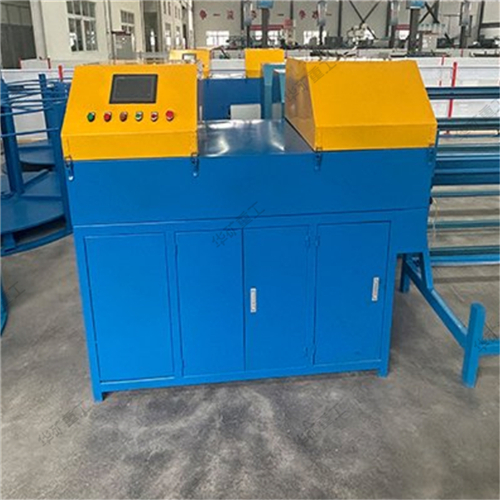

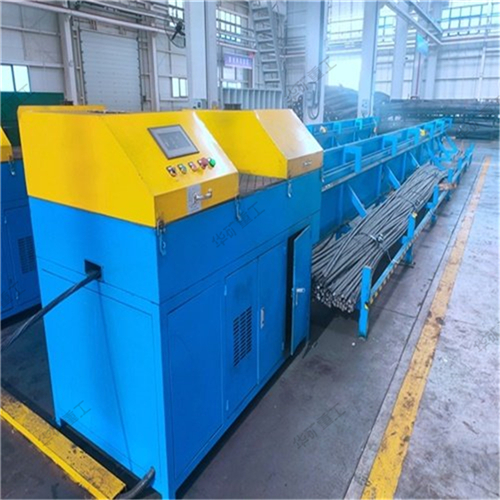

錨索自動切割生產線是經過多年研究成功的安全高整盤錨索一次性切割完成,可設置所切割的錨索長度和數量,切割多種型號錨索,本設備可以持續不間斷工作,大大降低企業用工成本,1臺設備可相當多人工作效率,使煤礦支護企業降低人工成本、提高安全系數。MSJ-4型錨索自動切割生產線,可以用于礦用直徑15.24-17.8-21.6mm、長度2-10.5m的切割(切割公差符合國家標準±5cm,可定做長度),無需更換傳送模具。1、本設備采用新型全數字控制技術,由可編程序控制器(PLC)控制,可以實現自動送料、自動切割、自動卸料并計數,同時通過文本顯示預設、已切割的數量及歷史切割數量。2、通過光電開關傳送信號,切割公差小。電磁鐵定位方便簡單。3、設計了送料導向口,穿線更加簡單方便。4、具有自動卸料功能,可自動將切割的錨索線放落。5、走料速度快,不間斷連續送料??墒謩?dòng)、自動及遙控啟動停止多種工作方式控制。6、單人可操作多臺,能大大提高工作效率和減輕工人的勞動強度,改善工作環境,增加了安全保障系數,降低生產成本。7、配有切割片行程檢測功能,提高切割效率,節約切割片。8、配有煙霧吸附風機,降低粉塵。
二、技術參數1、設備尺寸:約長25m×寬2m×高1.5m;2、工作電壓:380V;整機功率:7kW;3、切割速度:700-800米/小時(不間斷切割)三、放線盤放線盤作用是承載錨索線盤的重量,在驅動裝置的牽引作用下旋轉放線。放線盤設計有頂盤,防止錨索線彈線傷人。注:7股鋼絞線與19股鋼絞線外徑不同。一套設備配一套轉盤,可根據客戶要求加工多個轉盤。
