液壓轉盤
液壓轉盤產品介紹

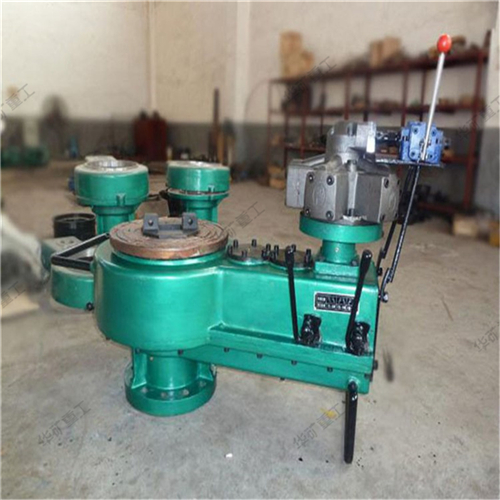

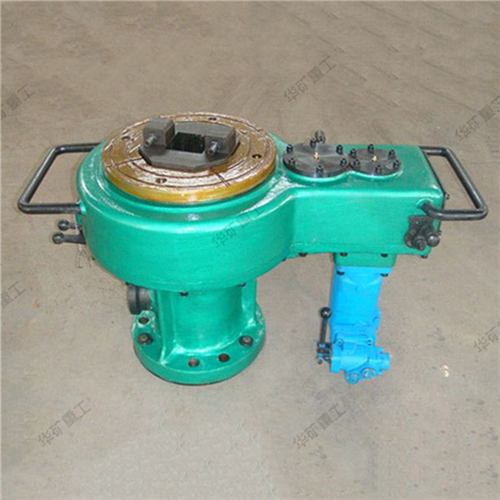

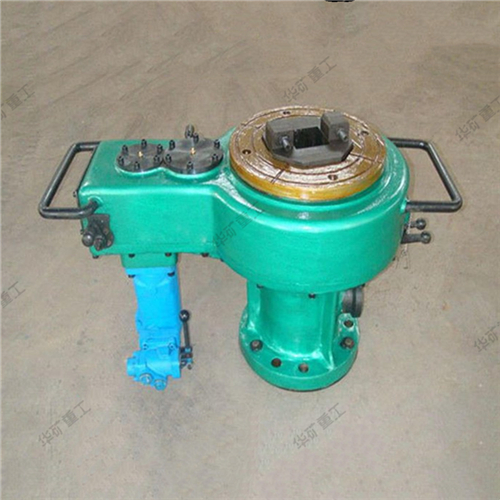

ZP70Y系列液壓轉盤是油田修井作業時用于鉆水泥塞以及淺井套銑、造扣等井下作業的一種新型機械化設備。使用該設備擴大了小型修井機的作業范圍和能力,小修作業隊可替代大修作業隊施行某些鉆柱的旋轉作業,降低修井費用。
液壓轉盤特點
1、安裝使用方便。用 M30 螺栓與 250 井口或 350 井口聯接在一起,用尾繩消除旋轉過程中產生的反力矩,即可工作。
2、動力來源方便。利用修井機上的液壓源聯接到液壓轉盤的液壓馬達上即可工作。
3、操縱手動換向閥,可實現轉盤的正反轉,操作簡單、動作靈活可靠。
4、設有兩個檔,以實現對不同轉速和不同扭矩的工作要求。
液壓轉盤參數介紹
型號:ZP70Y-24
轉盤通孔直徑:mm 180
適用方鉆桿范圍 76x76(3”)
89x89 (3 1/2”)
方補芯方孔尺寸 79x79
靜載荷(kN)600
轉速(r/min)66
配用馬達型號 BM6-625
系統工作壓力(MPa)6-14
系統額定流量(/min)130
總質量460
外形尺寸1100x544x660
