鋸齒環產品介紹:
直齒環也叫鋸齒環、梯齒環,其命名是根據其配合面的齒形而來。鋸齒環、直齒環和梯齒環的區別就在于配合面齒形的不同,其外型結構相同,都是按照MT/T 99-1997標準設計而來。由于這3中接鏈環的其齒形不同,在承受強大拉力的情況下,性能還是有一定區別。

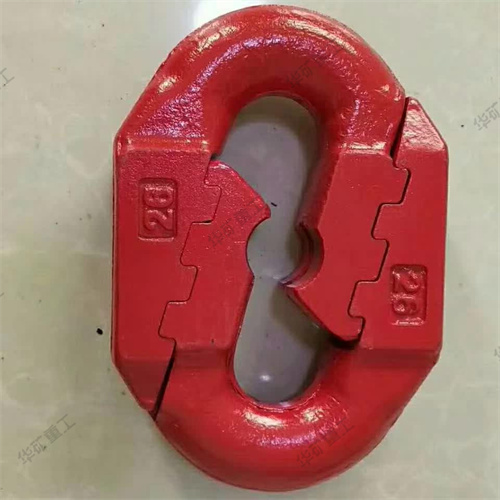

1、鋸齒環接鏈環因?yàn)槠潺X形像鋸條的齒,所以稱之為鋸齒環。鋸齒環接鏈環的缺點是齒形相對較小,單個齒的受力點過于集中,容易出現斷齒、脫齒等情況。

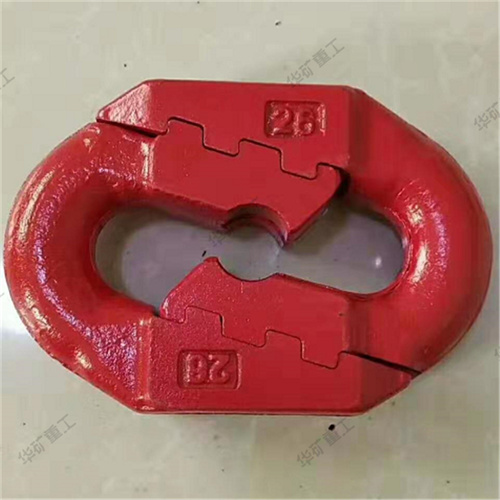

2、直齒環接鏈環是在鋸齒環接鏈環的基礎上改進而來,其齒形改為更為寬大豎直的齒形,受力點相對平均。但是拐角處仍有應力集中點,所以仍然不是最優的結構。

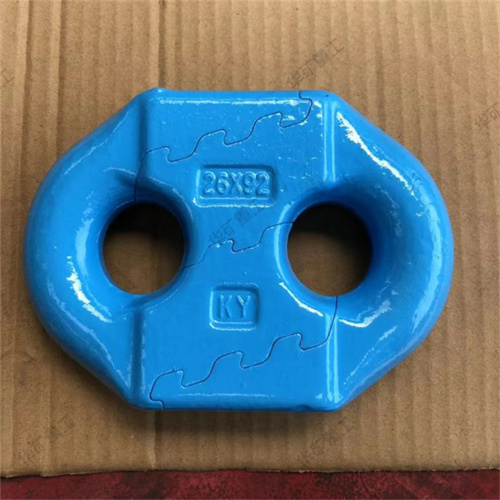

3、梯齒環接鏈環在直齒環接鏈環的基礎上將平直的齒形改進成了帶角度的梯形齒,并在轉角結合處加入了弧形設計,更有利于減少應力集中,增加破斷強度。
