道夾板
道夾板產品介紹:

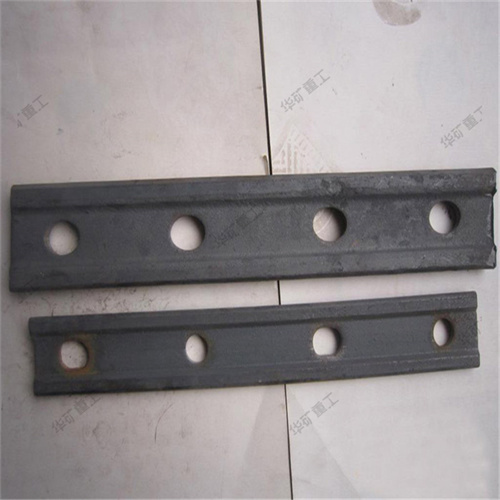

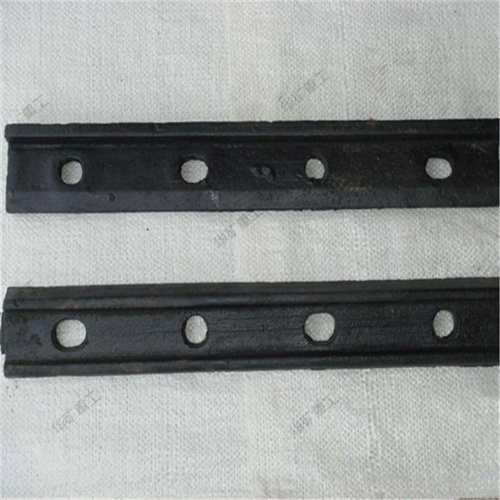

道夾板,(軌道接頭夾板,又稱魚尾板),是鋼軌接頭連接產品。道夾板是一種用于鋼軌與鋼軌之間連接使用的連接緊固件。異形道夾板的一般是與非標道夾板不同的。常見的異形道夾板包括有鼓包道夾板和變軌道夾板等型號,這類異形道夾板與非標道夾板的不同在于非標道夾板雖然有些需要定制但是大部分只是重量不同。而異形道夾板的生產基本都是定制的。主要使用在變軌接頭處或者對鐵路軌道外觀有特殊設計要求的鐵路路段。這類道夾板的生產標注是需要根據不同鐵路路段的設計要求進行計算的修改的。
道夾板安裝方法:
安裝道夾板時要注意:上螺栓時,需注意使彈簧墊圈開口向下;上螺栓的次序,如用四孔道夾板,先上緊中間兩個,再上兩邊的,兩邊上緊后,再把中間緊一次;在擰螺栓時,以一人使用55cm螺絲扳子為準,不能用太長的螺絲扳子把或兩人扳擰;螺栓穿不上時,應用錘敲打道夾板兩頭,把眼對準,不許用錘硬把螺絲打入;道夾板與鋼軌接觸部分及螺栓要涂油;穿道夾板螺栓時,螺栓帽的位置必須內外互相錯開。
道夾板產品參數:
實用輕軌型號 | 理論重量,kg/塊 |
9KG | 0.81 |
12KG | 1.39 |
15KG | 2.20 |
22KG | 3.80 |
30KG | 5.54 |
重軌38KG.43KG.50KG.60KG75KG;
另有異型道夾板如:24kg轉30,43kg轉50kg,及絕緣道夾板。
起重軌QU70.QU80.QU100.QU120。
