銷齒推車機
技術參數:
序號 | 名稱 | 單位 | 規格 | ||
井上 | 井下 | ||||
1 | 軌距 | mm | 600、900 | 600、900 | |
2 | 額定推拉力 | N | 15000 | 30000 | |
3 | 推車運行速度 | m/s | 0.5-1.5 | ||
4 | 爬坡角度 | 度 | 7.5 | ||
5 | 操車行程 | mm | 10055 | 13060 | |
6 | 液壓馬達 | 型號 | 6K-490/625 | ||
排量 | ml/r | 490/625 | |||
額定工作壓力 | Mpa | 16.0 | |||
7 | 型號 | TXC/6/9 |
使用范圍:
銷齒推車機可根據工藝要求靈活組合,工作行程任意選取,在罐籠井車場操車時,可進罐籠完成裝車、卸車、配車、調車等多種作業,實現罐籠井車場軌道車輛的機械化作業,而且具有結構簡單、加工容易、造價低、安裝維修方便的特點。
結構特征:

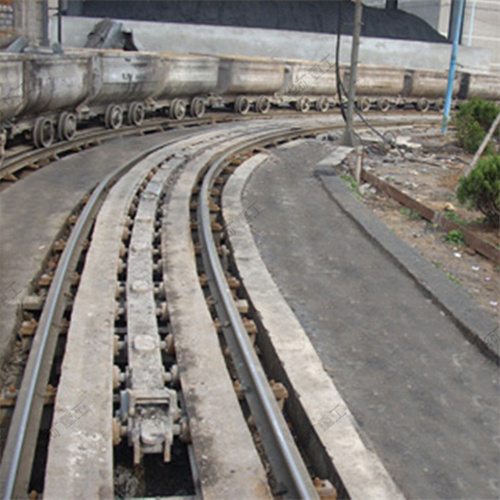

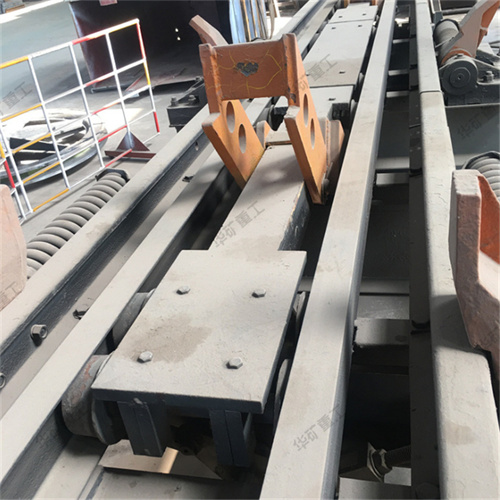

銷齒推車機由一列軌道上運行的銷車組成,由液壓馬達直接驅動傳動齒輪,通過齒輪傳動實現銷車的運行。銷車上安裝有操車使用的推爪、拉爪。裝卸礦車時,推爪抬起推礦車碰頭;調運礦車時,推爪裝置與后阻車器聯動,拉爪抬起拉礦車擋板或車軸。推爪或拉爪在礦車沿進車方向經過時碰倒,銷車返回時在礦車下面通過。
產品特點:
1、地溝工作量小,只有傳動部分需要做地溝;
2、不僅能把礦車直接推入罐中,還可以進罐推車,工人勞動強度小;
3、結構相對鏈?zhǔn)綇?fù)雜些(推車器油許多銷軸和銷車組成);
4、推力小于鏈?zhǔn)酵栖嚈C,一般在16-20KN(也可達30KN,但長期使用器銷軸磨損較快)
5、推車器做往復運動,電機需要正反轉。
