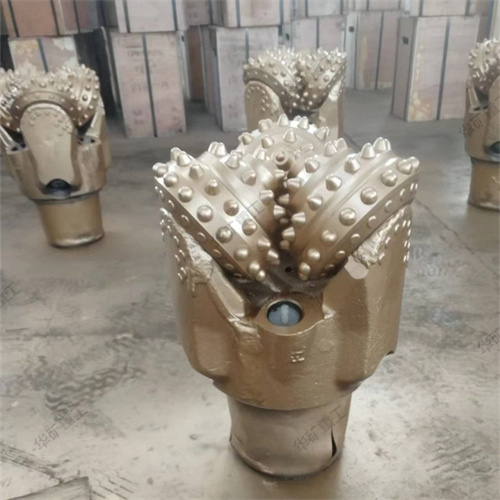

剛性密封鑲齒鉆頭
一、概述
該系列鉆頭采用的剛性密封結構,能夠穩定地在高轉速下鉆進,是定向井、水平井鉆井的理想工具,如與螺桿鉆具配合時鉆進效果佳。在鉆井參數相同情況下,該系列鉆頭與常規橡膠圈密封鉆頭相比,其平均壽命(純鉆時間)可增加35%,已達到金屬密封鉆頭產品的同等水平。
二、結構特點
· 本系列鉆頭采用高韌性硬質合金齒,并采優化布齒結構設計的齒排數、齒數、露齒高度和合金齒外形,充分發揮了鑲齒鉆頭的切削能力;
· 采用了高精度的剛性密封技術,由一副精心設計加工的剛性密封環,同時在密封環接觸面上增加了材料涂層;
· 滑動軸承牙掌軸表面堆焊合金層,牙輪內孔鍍銀,提高承載能力和抗咬合能力。
· 采用新型牙掌牙輪的保徑材料,牙掌采用加長全保徑結構,減少牙掌背與井壁的摩擦,保護牙掌尖和密封,增強鉆井穩定性,提高井壁質量;
· 新型的儲油密封裝置,增強鉆頭軸承的潤滑油補償能力,降低軸承副磨損;
· 鋼球鎖緊牙輪,適應較高轉速;
