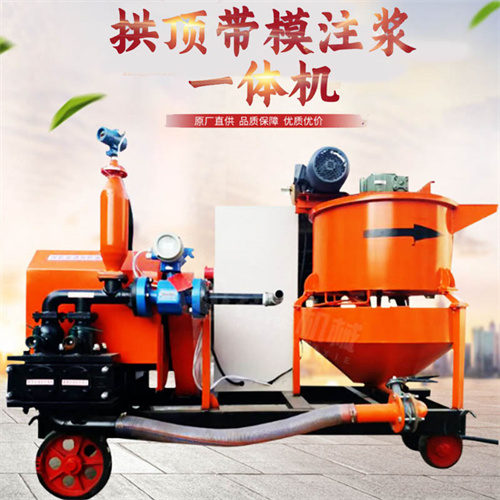

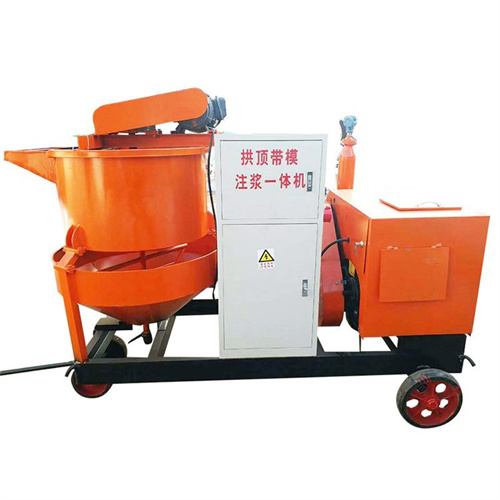

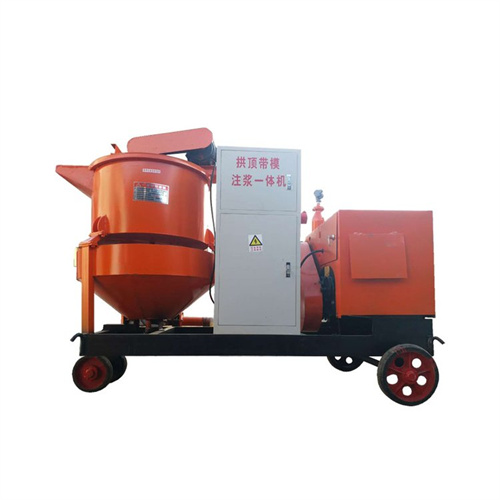

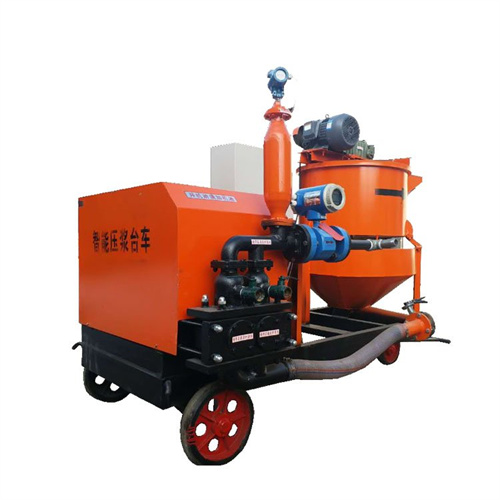

拱頂帶模注漿一體機帶模注漿工藝原理在襯砌臺車拱頂設置注漿孔、排氣孔及觀察口,并在襯砌臺車上安裝注漿管、排氣管等。安裝注漿管并固定,在開口處安裝法蘭,在法蘭內安裝注漿管并固定。在襯砌混凝土澆筑時,該注漿管的作用就是觀察口。帶模注漿是在襯砌混凝土澆筑結束后及時注漿,由于有臺車保護可采用較高的壓力(高達1.0MPa)進行注漿,注漿材料與襯砌混凝土結合成整體 工作原理:電機通過減速機驅動具有特定軌跡的工作凸輪,推動前進,回程由彈簧使復位,形成的往返行程。在返程時工作缸和閥室相對形成真空,上閥球下落,上閥室關閉,下閥球升起,下閥室打開,將砂漿由料斗經吸漿管下閥室和工作缸。當前進時工作缸和閥室內壓力上升,下閥球下落,下閥室關閉,上閥球升起,上閥室打開,缸將工作缸及閥室內的砂漿由上閥室泵出,如此循環反復。
