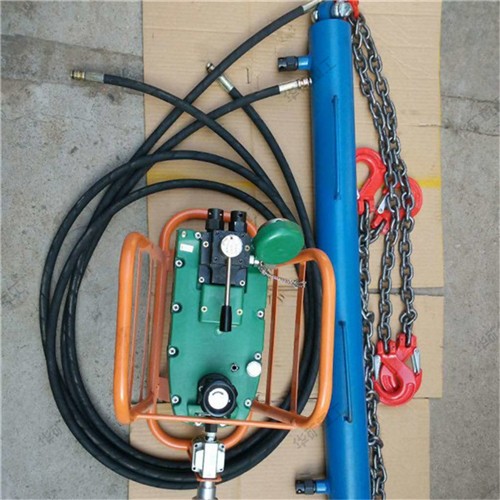

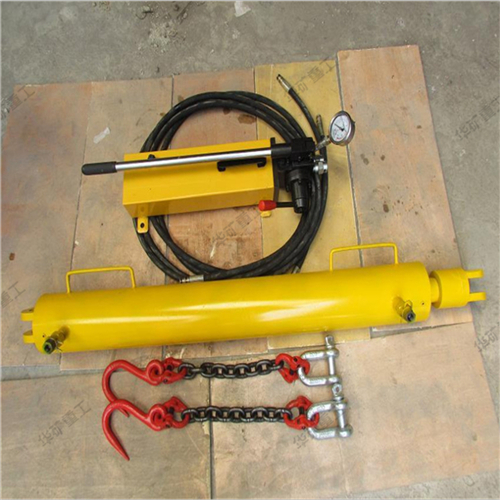

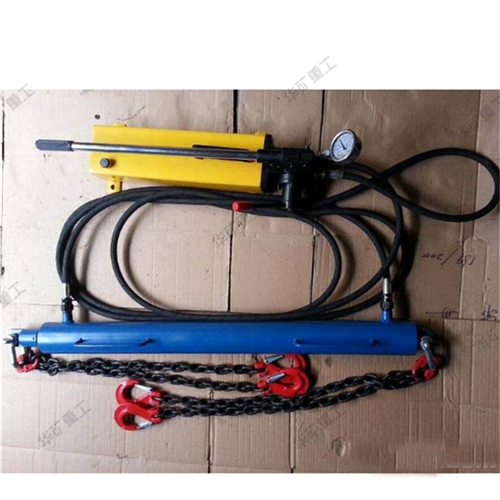

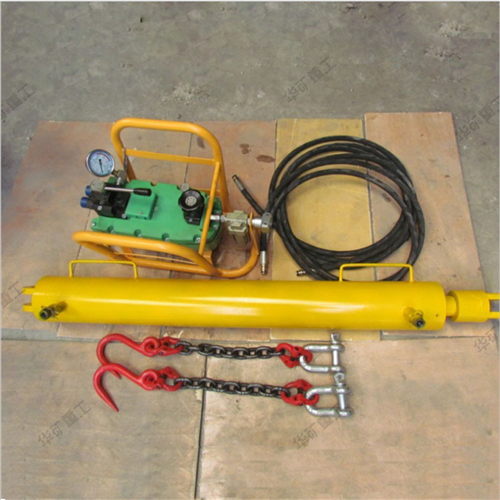

液壓緊鏈器
液壓緊鏈器是專為刮板運輸機設計的一種新型緊鏈器,使用靈活方便,操作簡單,緊鏈效果好,使用安全,是目前緊鏈器中使用較為方便理想的產品。
緊鏈方式現狀
為使刮板輸送機安全運行,刮板鏈內應具有一定的張力,通常采用緊鏈器施給刮板鏈一定預緊力。緊鏈時將刮板鏈的一端固定在機頭架側板上或阻鏈溜槽上,另一端繞過機頭鏈輪,使鏈輪反轉,刮板鏈隨即被拉緊,當刮板鏈張力適當時,緊鏈器 將鏈輪制動,防止刮板鏈回松,兩個刮板鏈頭接好后,緊鏈器解除制動。目前大部分刮板輸送機采用這種緊鏈方式,緊鏈裝置主要有閘盤緊鏈器和液壓 緊鏈器。閘盤緊鏈器是利用輸送機驅動部電動機 提供給鏈輪動力來張緊刮板鏈,制動時采用手動夾緊機構,主要適用于小功率的刮板輸送機。
對于大功率、長運距的重型刮板輸送機而言,刮板鏈所需預緊力很大,閘盤緊鏈器很難實現。液壓緊鏈器利用馬達提供動力,帶動鏈輪反轉緊鏈并制動,同時具有機械和電氣閉鎖保護裝置,安全可靠性高,適用范圍廣,是一種性能比較完善的刮板輸送機緊鏈裝置,特別適用于重型刮板輸送機的鏈條張緊。
組成
液壓緊鏈器是由液壓馬達提供動力的一種刮板鏈張緊裝置。液壓緊鏈器由液壓控制系統和馬達緊鏈裝置兩部分組成。馬達緊鏈裝置通常安裝在刮板輸送機驅動部的電動機與減速器之間的連接罩筒上,減速器一軸上安裝有用于緊鏈的大齒輪。液壓緊鏈器利用馬達帶動輸入齒輪,并通過惰輪與緊鏈大齒輪嚙合傳遞轉矩,然后再傳到減速器一軸上,通過減速器帶動鏈輪反轉,從而達到輸送機鏈條慢速反向移動直至張緊。
