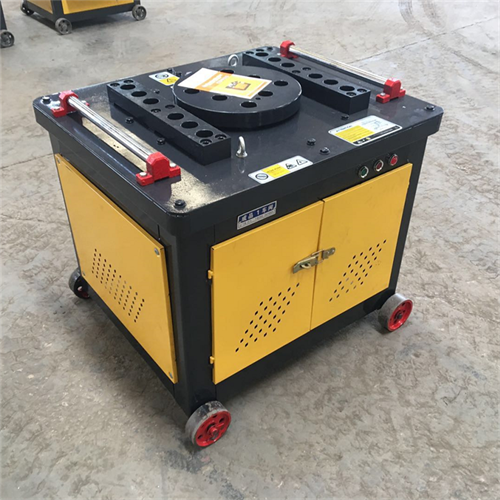

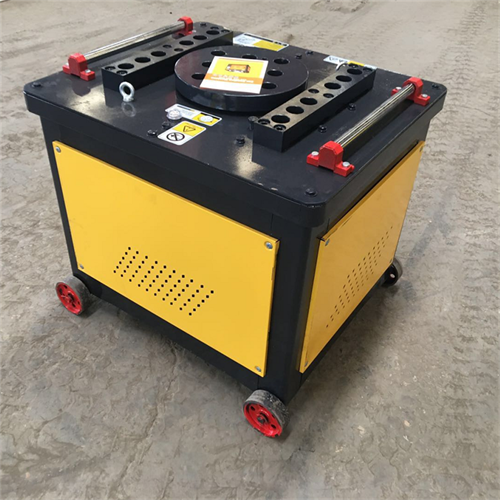

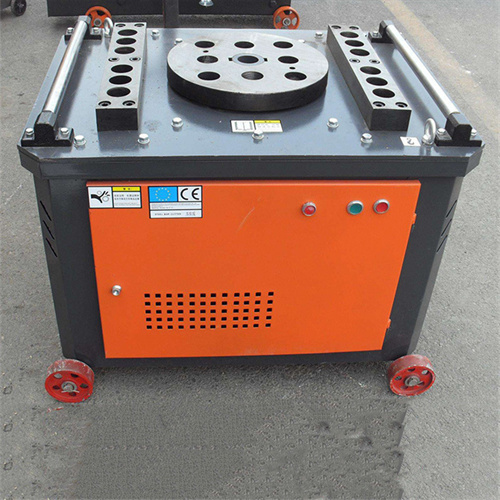

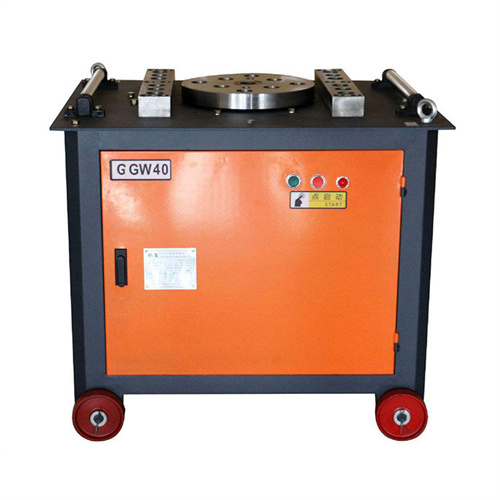

鋼筋彎曲機
鋼筋彎曲機產品介紹:
鋼筋彎曲機適用于建筑工程上的各種普通碳素鋼、螺紋鋼等加工成工程所需的各種形狀。
鋼筋彎曲機工作機構是一個在垂直軸上旋轉的水平工作圓盤,把鋼筋置于圖中虛線位置,支承銷軸固定在機床上,中心銷軸和壓彎銷軸裝在工作圓盤上,圓盤回轉時便將鋼筋彎曲。為了彎曲各種直徑的鋼筋,在工作盤上有幾個孔,用以插壓彎銷軸,也可相應地更換不同直徑的中心銷軸。
鋼筋彎曲機屬于一種對鋼筋彎曲機結構的改進。本實用新型包括減速機、大齒輪、小齒輪、彎曲盤面,其特征在于結構中:雙級制動電機與減速機直聯作一級減速;小齒輪與大齒輪嚙合作二級減速;大齒輪始終帶動彎曲盤面旋轉;彎曲盤面上設置有中心軸孔和若干彎曲軸孔;工作臺面的定位方杠上分別設置有若干定位軸孔。由于雙級制動電機與減速機直聯作一級減速,輸入、輸出轉數比準確,彎曲速度穩定、準確,且可利用電氣自動控制變換速度,制動器可保證彎曲角度。利用電機的正反轉,對鋼筋進行雙向彎曲。中心軸可替換,便于維修。
鋼筋彎曲機操作規程:
1、檢查機械性能是否良好、工作臺和彎曲機臺面保持水平;并準備好各種芯軸工具擋。
2、按加工鋼筋的直徑和彎曲機的要求裝好芯軸,成型軸,擋鐵軸或可變擋架,芯軸直徑應為鋼筋直徑的2.5倍。
3、檢查芯軸,擋塊、轉盤應無損壞和裂紋,防護罩緊固可靠,經空機運轉確認正常方可作業。
4、作業時,將鋼筋需彎的一頭插在轉盤固定備有的間隙內,另一端緊靠機身固定并用手壓緊,檢查機身固定,確實安在擋住鋼筋的一側方可開動。
5、作業中嚴禁更換芯軸和變換角度以及調速等作業,亦不得加油或清除。
6、彎曲鋼筋時,嚴禁加工超過機械規定的鋼筋直徑、根數及機械轉速。
7、彎曲高硬度或低合金鋼筋時,應按機械銘牌規定換標限制直徑,并調換相應的芯軸。
8、嚴禁在彎曲鋼筋的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊,彎鉤不得朝上。
9、轉盤換向時,必須在停穩后進行。
10、作業完畢、清理現場、保養機械、斷電鎖箱。
