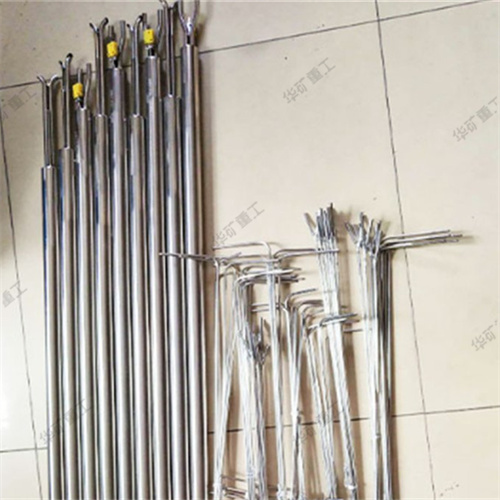

礦用皮托管
AFP系列皮托管是供煤礦、冶金、鐵道、建筑等有關部門通風工作使用的配套測量儀器,與各種壓差計配合可在下列場合中使用。測定礦山通風網路中任一點風速。測定礦山通風網路中任一段阻力。用于在礦山主扇風機、局扇風機的性能鑒定。對礦山瓦斯抽放管中流量進行測定
◎皮托管測量介質:與304不銹鋼相兼容的氣體或液體。
◎皮托管主要用途:測量管道內的全壓、靜壓、動壓(即壓差)、還可計算流速及流量。
◎皮托管儀表連接:可連接各種壓力儀表(如U型壓力表,傾斜微壓計,斜管壓差計,數字微壓計,補償微壓計等)及壓差變送器、二次儀表和進口各種壓力儀表。
◎皮托管使用溫度:≤600℃
◎皮托管使用濕度:≤HR45%
◎測量流速范圍:空氣流速≤30m/s;水流速≤25m/s
◎皮托管標準系數:0.990~1.000之間

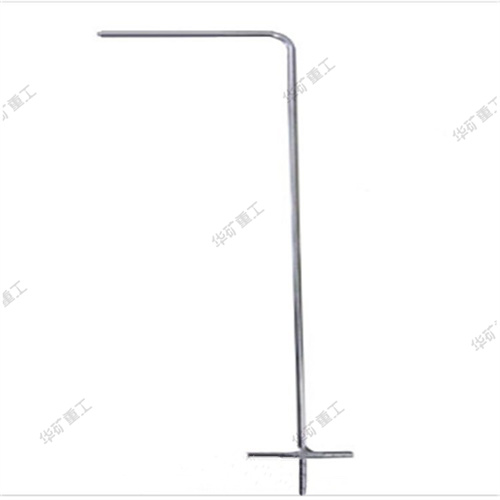

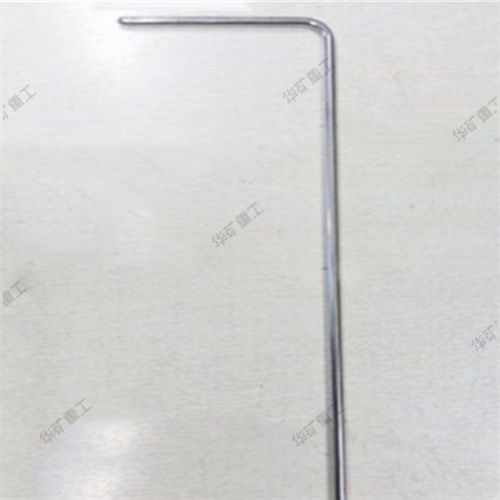

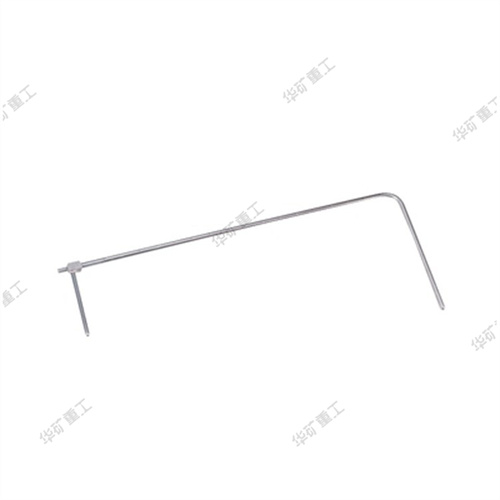

皮托管(礦用型)礦用型皮托管,AFP系列皮托管皮托管結構:嚴格按照國標進行生產, AFP系列皮托管是兩根不同內徑管子同心套接而成,內管通直端尾接頭是全壓管,外管通側接頭是靜壓管.使用時不能接錯.側面指向桿與測頭方向一致,使用時可確定方向,保證測頭對準來流方向.
AFP系列皮托管使用方法:
礦用AFP系列皮托管可以用途廣泛,可與高負壓瓦斯抽放器、U型水柱壓力表、傾斜微壓計、傾斜U型微壓計、數字壓力計、差壓計、手持式風速風量風壓儀等儀器配套使用。
礦用AFP系列皮托管使用時時,請選擇合適的位置并與管道垂直。礦用皮托管的橢圓頭部應面對平流方向,該感壓孔為總壓口連接到壓力計的正端,靜壓口連接到壓力計的負端。
壓力計指示的動態壓力通常稱為動壓,動壓為總壓減去靜壓,即Pd=Pt-Ps,通過伯努利方程,可算出管道內流量和流速。
AFP系列皮托管(礦用型):
項目 型號 AFP-6A AFP-6B AFP-8A AFP-8B
外形尺寸
外徑*測頭*支架
(D×L×H) 6×108×430 6×72×250 8×144×430 8×144×600
校正系數 0.990~1.000 0.990~1.000 0.990~1.000 0.990~1.000
材 質 304不銹鋼 304不銹鋼 304不銹鋼 304不銹鋼
測量范圍(m/s) 0~30 m/s 0~30 m/s 0~30 m/s 0~30 m/s
使用地點
局扇風機鑒定井下風筒或風表校驗風筒中使用;測瓦斯抽放管道中或較細管道中流量用;測礦山通風網路中風速、風阻,主扇風速;局扇風機鑒定及風表校驗風筒中使用;用于大直徑風筒中使用。
