測井絞車

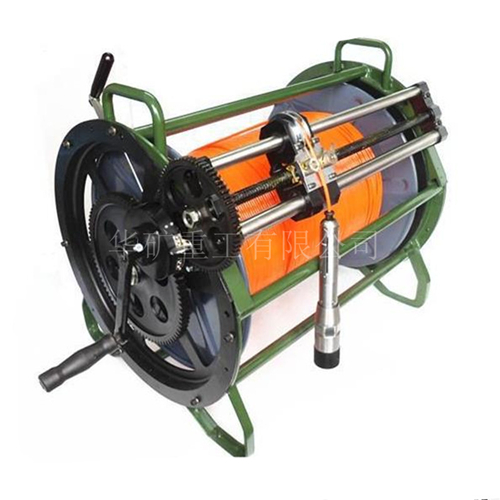

FD-61K輕便測井絞車由絞車架、電纜、電纜接頭、井口滑輪四個部分組成,可與FD-3019數字傳輸型閃爍γ測井儀配合使用進行地質深孔測量。
主要特點
一、絞車架
絞車架由絞車框架、撐腳、繞線盤、搖手把、傳動齒輪、剎車裝置、集流器及輸出插座組成。
絞車架采用薄壁無縫鋼管焊接而成,結構緊湊、輕巧且牢固
撐腳可放下、翻起,滿足操作、搬運裝箱的不同要求
繞線盤采用鋁合金板整體壓延成形
搖手把采用快速推入裝置,。需拉動鎖套可將手把處于工作、空套、拉出三種狀態,以滿足電纜收、放、絞車搬運裝箱的需要
剎車裝置可通過調節定位螺母達到新佳剎車狀態
集流器由三。集流環與六。碳刷配對接觸組成,傳輸可靠耐久
電纜輸入與集流器輸出插座為七芯防水插座,可直接與FD-3019操作臺連接,插座1-2芯為訊號,3-4-5芯為電源,6-7芯為接地
二、電纜
采用YHCJ-3X7/0.2三芯塑套電纜,該電纜每芯由七根0.2mm銅絲組成,芯線外用二股進口高強度、低延伸“芳綸纖維”作承受拉力主體,外層用進口桔黃色聚氨酯作護套,耐磨耐低溫。
三、電纜接頭
本電纜接頭采用FD-3019電纜接頭,該接頭采用同軸三芯插頭座(內芯:訊號;中芯:電源;外芯:接地)。接合處采用“O”型密封圈,內、外二道密封裝置,Ф40mm不銹鋼外套,可直接與FD-3019探棒配合使用,無需借用工具就能方便連接,達到防水密封要求,經久耐用。
四、井口滑輪
井口滑輪作為電纜入井導向用,本滑輪適用多種電纜,適合直徑Ф80~Ф200mm的井口及不同井口狀況。
主要技術參數
滿盤電纜長度:1000m
絞車架外形尺寸:500mm×340mm×356mm
絞車架凈重:12kg;電纜重:24kg/km;總重:36kg(滿盤1000m)
電纜外徑:Ф4.5mm;拉斷力≥200kg;電阻≤85Ω/km
