低壓電纜接線盒

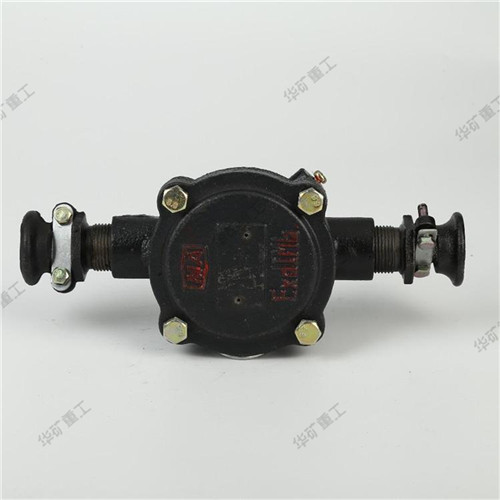

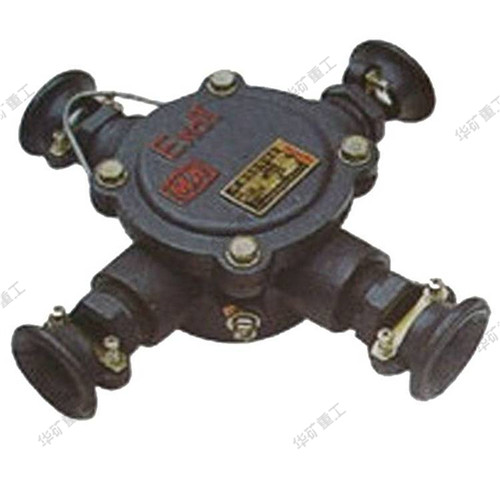

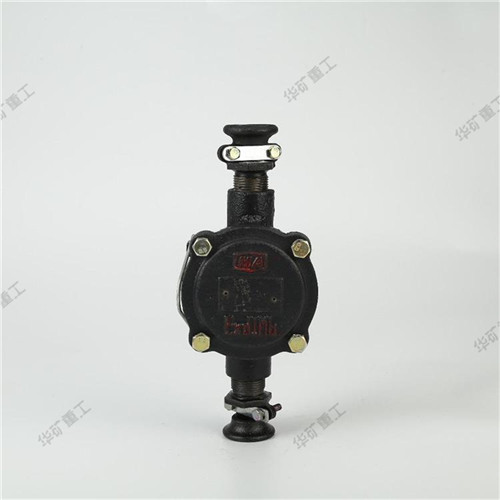

礦用隔曝型低壓電纜接線盒
適用范圍:BHD2系列礦用隔曝型電纜接線盒適用于具有曝性氣體環境的煤礦井下,在1140V,660V,380V供電網絡中,作為信號、照明、動力等電纜連接和分支之用,本產品具有強度,蕝緣性能好等特點。
二、產品結構:本系列產品由隔曝外殼(殼體、蓋)蕝緣接線座、電纜引入裝置及內外接地裝置等組成。
三、使用:1.本產品適用于工作電壓380,660,1140V電路中,電壓頻率:50HZ大電流不大于25A,40A,100A,200A,400A。
2.裝拆電纜時,須先切斷電源,然后打開頂蓋,引入裝置的電纜應按照表1的要求,所如采用其它規格的電纜,請配相應內徑的密封圈,導線在與接線柱連接時,須注意保持電氣間隙,當只用一個引入裝置時,另一個須用金屬堵板堵住。
3.蓋體裝配好后,須擰緊定位螺釘,拆卸時,須先松開定位螺釘。
