磁粉探傷儀
YHY603型電磁軛、馬蹄式、磁環探傷儀,是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀,它能對各種零件進行磁化探傷,包括對大型零部件進行局部磁化探傷,能用作外加法磁力探傷和剩磁法磁力探傷。
儀器利用可控硅組成無觸點開關,噪音小,壽命長。儀器體積小,重量輕,提升力大,活關節可調,特別適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓,對不允許高電壓進入設備內探傷的場合更為適合。

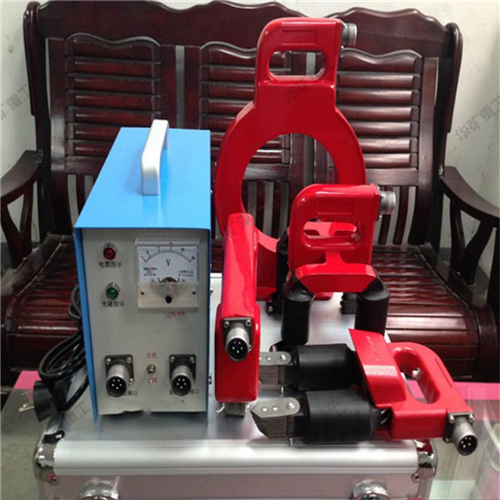

該設備有三種探頭:(隨機只配A型探頭)

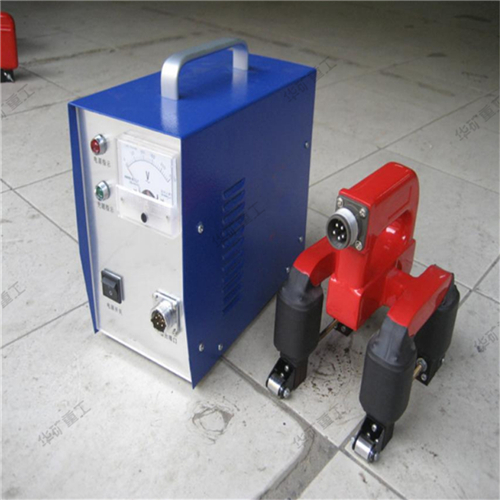

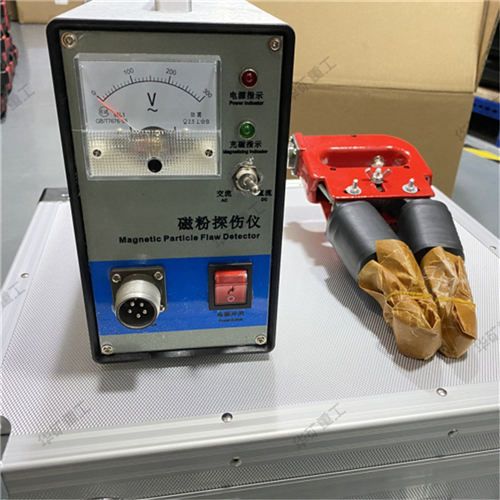

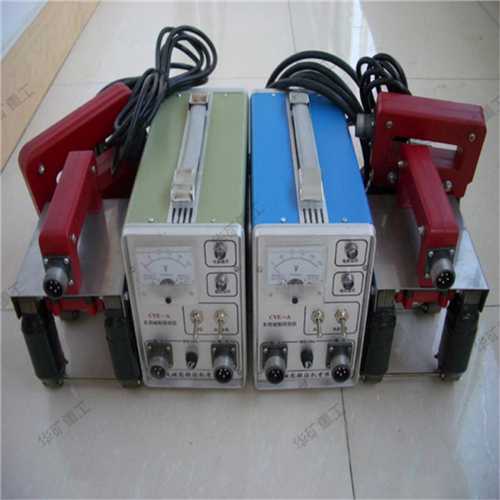

電磁軛探頭:配有活關節,可以對平面、曲面工件進行探傷。
電磁軛磁極間距:0—250mm。
馬蹄探頭:可以對各種角焊縫,大型工件的內外角進行局部探傷。
馬蹄式磁極間距:0-160mm。
磁環:能滿足所有能放入工件的周向裂紋的探傷,用它來檢測工件的疲勞裂痕(疲勞裂痕均垂直于軸向)極為方便,用它還可以對工件進行遠離法退磁。
磁環式直徑:Φ150mm 1800TA。
項目 | CDX-III |
輸入電壓 | AC 220V ± 10%V |
輸出電壓 | AC 36V |
輸出電流 | >10A |
提升力 | 大于5㎏ |
暫載率 | 50% |
探傷靈敏度 | A型1#試片顯示清晰 |
主機外形尺寸 | 230×160×120mm(長×高×寬) |
重量 | 5㎏ |
