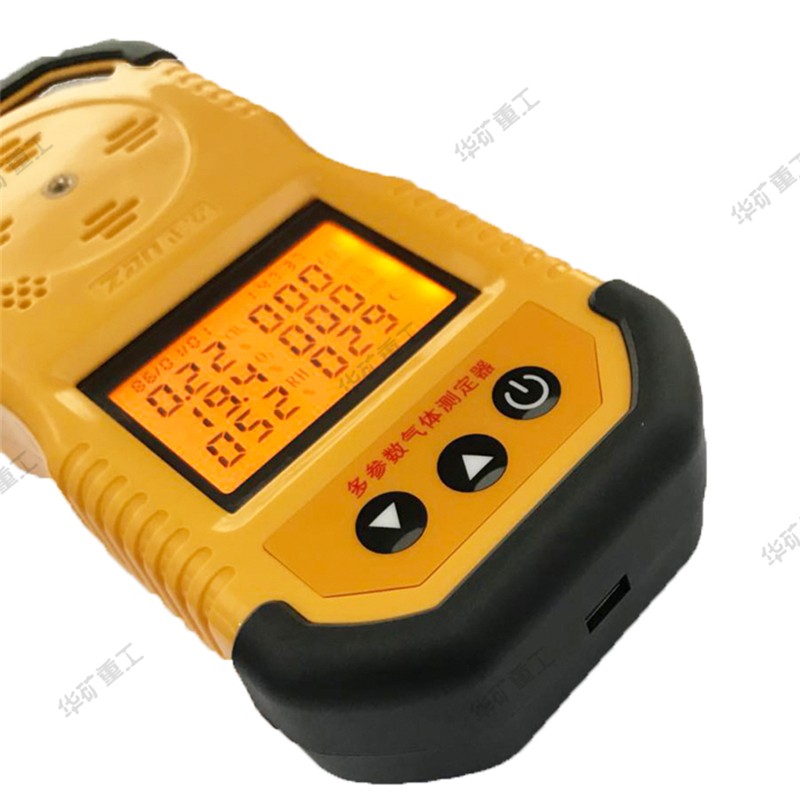

CD4多參數氣體測定器
CD4多參數氣體測定器產品介紹:
CD4 型多參數氣體測定器(以下簡稱:測定器)是由載體催化元件、電化學原理傳感器、嵌入式微控制芯片和 LCD 顯示屏組成的電子測定器??梢詫?shí)時檢測環境空氣中甲烷、氧氣、一氧化碳、硫化氫四種氣體的濃度,同時具有日期、時間、溫度和濕度顯示,聲光報警、自動背光、欠壓報警等功能;測定器具有體積小、重量輕、操作簡單、攜帶方便、準確可靠等優點。測定器廣泛適用于煤礦井下、冶金化工、環?,F(xiàn)場等環境,可進行甲烷、氧氣、一氧化碳、硫化氫的監測,并在超限時進行聲光報警。
CD4多參數氣體測定器工作原理:
測定器由載體催化元件、電化學原理傳感器、信號調理電路、微處理器、人機接口和聲光報警等電路組成。載體催化元件和電化學原理傳感器把氣體中甲烷、一氧化碳、氧氣和硫化氫濃度轉化為與氣體濃度成正比的電信號,電信號經調理電路濾波放大、微處理器模數轉換、智能分析處理后,通過液晶屏顯示出被測氣體的濃度;當甲烷、氧氣、一氧化碳、硫化氫中任一參數達到或超出設置的報警點時,測定器發出聲、光報警信號。測定器具有超量程甲烷沖擊保護措施,當甲烷濃度≥過 4.00%時,測定器在報警的同時自動切斷黑白元件的供電。測定器可顯示當前日期、時間、儀器通訊地址編號。以上信息在 LCD 液晶屏的左上角切換顯示。當儀器進行調零、標定、報警點設置時,LCD 液晶屏右下角分別閃爍顯示“調零”、“標定”、“報警點”
字符提示。
CD4多參數氣體測定器產品參數:
項目 | 甲烷(%) | 一氧化碳 (1×10-6) | 氧氣(%) | 硫化氫 (1×10-6) | |||||||
測量范圍 | 0.00~1.00 | >1.00 ~3.00 | >3.00 ~4.00 | 0~20 | >20 ~100 | >100 ~500 | >500 ~1000 | 0.0~ 5.0 | >5.0 ~25.0 | 0~49 | 50~100 |
基本誤差 | ±0.10 | 真值的 ±10% | ±0.30 | ±2 | ±4 | ≤±5% 真值 | ≤±6% 真值 | ±0.5 | ±3% FS | ±3 | 真值的 ±10% |
報警點 | 測量范圍內任意設定, 出廠時設定為1.00% | 測量范圍內任意設定, 出廠時設定為24×10-6CO | 測量范圍內任意設定,出廠時設定為18.0%02 | 測量范圍內任意設定,出廠時設定為 10×10-6H2S | |||||||
響應時間 | ≤20s | ≤45s | ≤35s | ≤45s | |||||||
分辨率 | 0.01 | 1 | 0.1 | 1 | |||||||
傳感器 壽命 | ≥1年 | ≥2年 | ≥2年 | ≥2年 | |||||||
顯示方式 | LCD液晶顯示 | ||||||||||
報警方式 | 聲、光報警 | ||||||||||
電池組 | 103450-1800mAh錳酸鋰電池外串1.4Ω/16W限流電阻后用環氧樹脂澆封,構成本安電池組件。 | ||||||||||
本安參數 | 電池標稱額定電壓:3.7 V,輸出電壓:4.2 V,輸出電流:3.0A。 | ||||||||||
連續工 作時間 | ≥10小時(充足電后) | ||||||||||
欠壓報警 | 當電池電壓低于3.40V時,蜂鳴器周期性的發出“嘀、嘀”聲音提示, 當電池電壓低于3.15V時,儀器自動關機,需充電后再使用。 | ||||||||||
防爆型式 | 礦用本質安全兼隔爆型,防爆標志ExibdIMb:。 | ||||||||||
外形尺寸 | 72mm×128mm×35mm | ||||||||||
重量 | 0.5kg | ||||||||||
使用環境 | 溫度:0℃~40℃ , 相對濕度:≤98%, 大氣壓力:86 kPa ~106 kPa; 風速:不大于8m/s, 具有性氣體混合物的危險場所。 |
