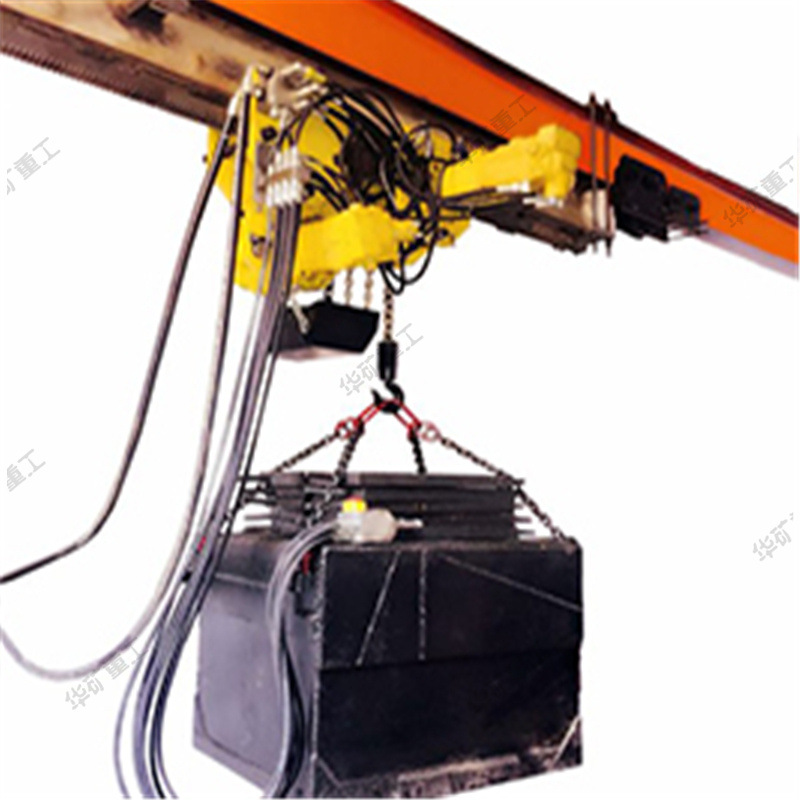

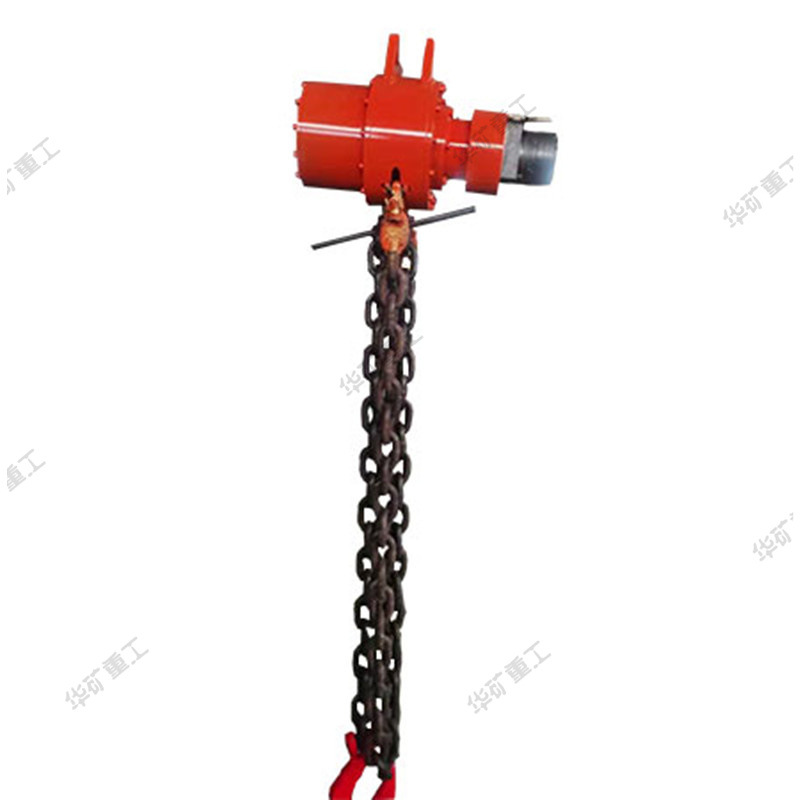

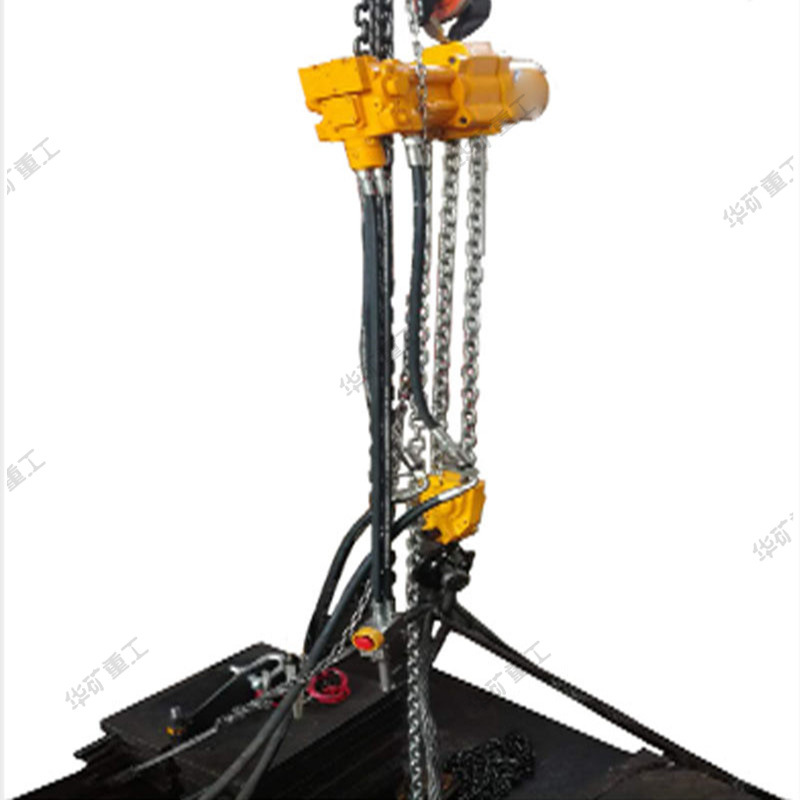

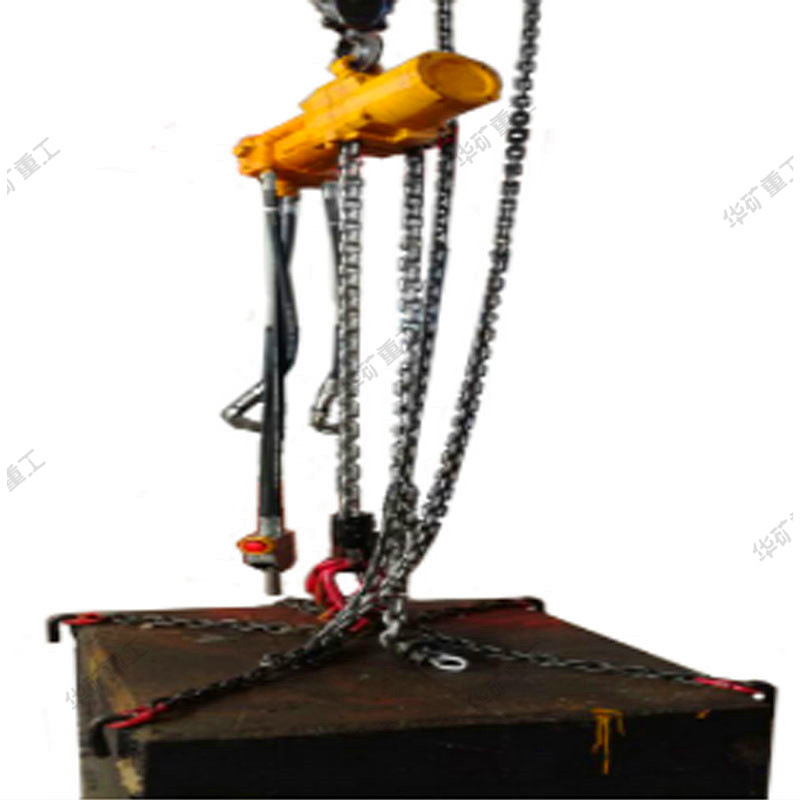

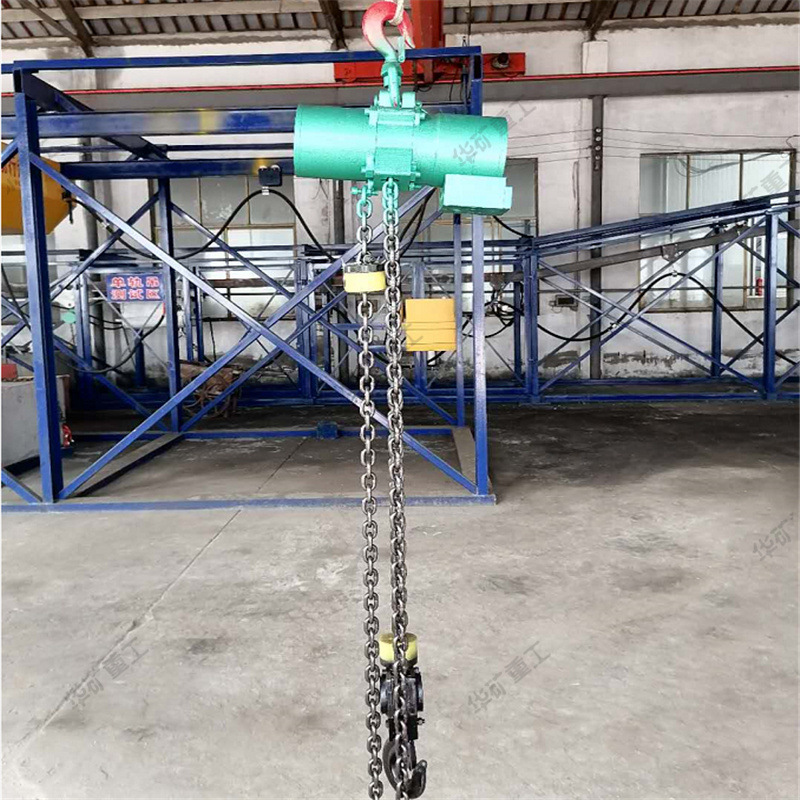

液壓葫蘆產品介紹:
液壓驅動的液壓油是比較廣泛的工作介質,在海洋平臺、輪船、軍工領域均采用這些介質做為系統的工作介質,液壓葫蘆具備了防爆和低噪音功能,且傳動平穩、承載能力強,馬達部分有自潤滑的效果。
液壓葫蘆結構說明:
液壓葫蘆是液壓油為動力推動液壓馬達旋轉,經變速(減速)增大了扭矩后完成起吊工作的。
液壓葫蘆主要由:①手控閥 ②主控閥 ③液壓馬達 ④剎車機構 ⑤吊掛 ⑥減速器 ⑦連鎖機構等部分組成。這七部分有序的巧妙構成,保證了產品安全有效的運行。
①手控閥:主要由手柄、閥體及按鍵組成,可實現無級變速。
②主控閥:主要由閥桿、閥套和簧組成。通過左右油路的切換來完成油馬達正反轉的給油工作。
③液壓馬達:主要由齒輪、殼體、密封圈組成。當液壓回路打開時將高壓油送入馬達時,齒輪高速旋轉。
④吊 掛:主要由上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。
⑤減速器:主要由外殼及一套行星減速機構組成,有降速增扭的作用。
⑥剎車機構:主要由剎車摩擦片、剎車光片、油缸及組成。
⑦連鎖機構:主要由防撞塊、限位塊組成。當上升、下降到位置時起到防撞和保護作用。
液壓葫蘆性能參數:
1、液壓馬達工作壓力約70~160bar;
2、額定載荷6噸時提升速度1.8~3m/min,下降速度2.4~3.8m/min;
3、液壓葫蘆具有超載保護功能和急停功能。
