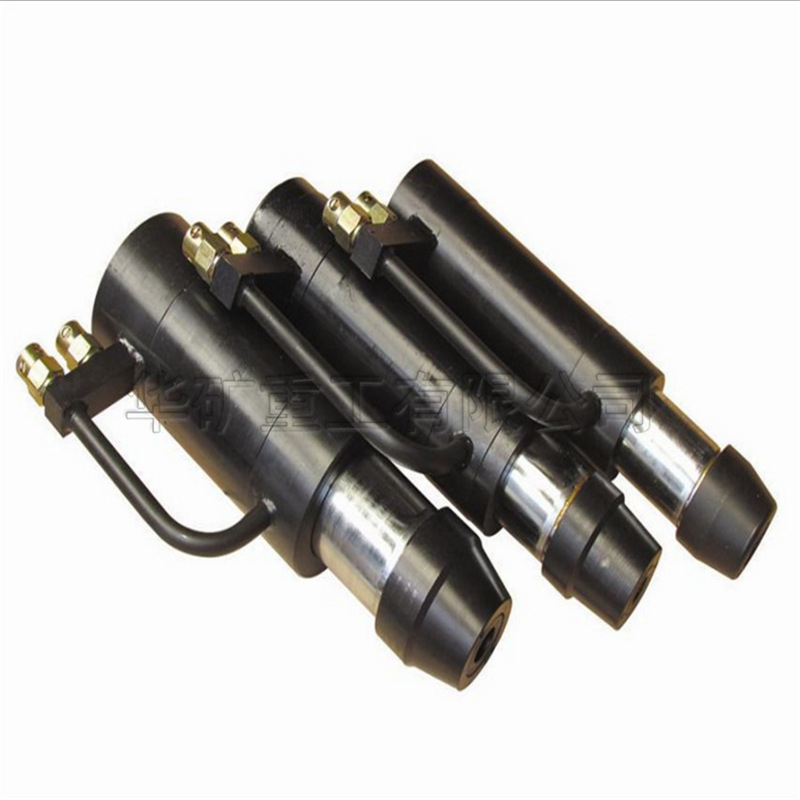

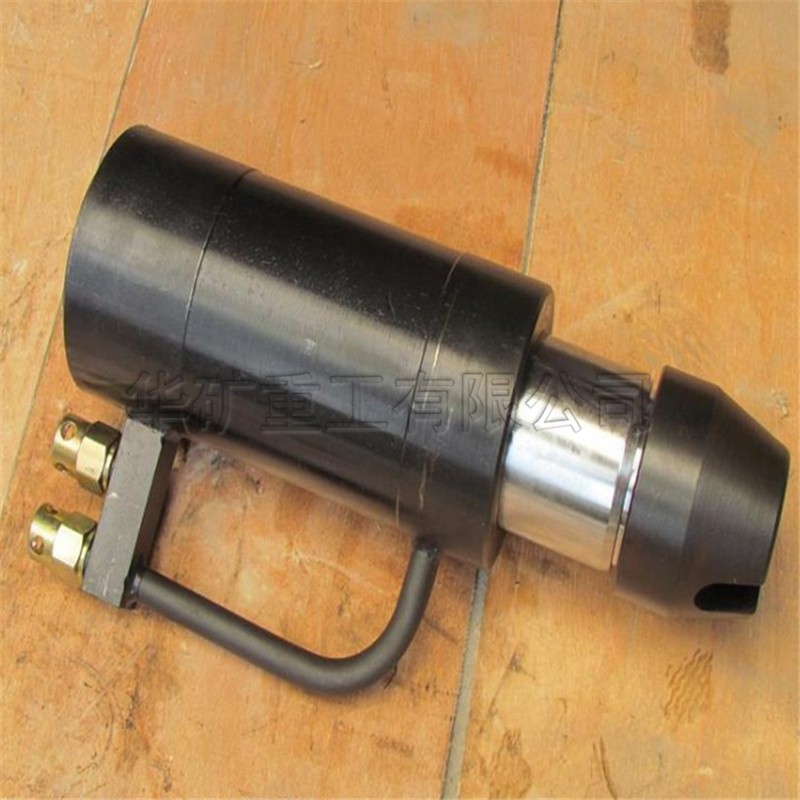

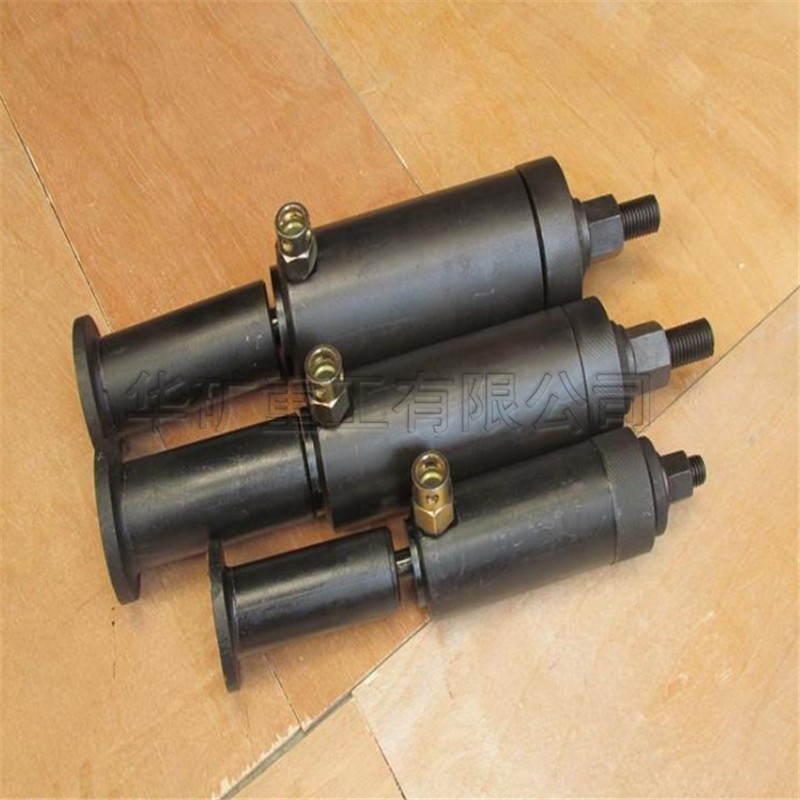

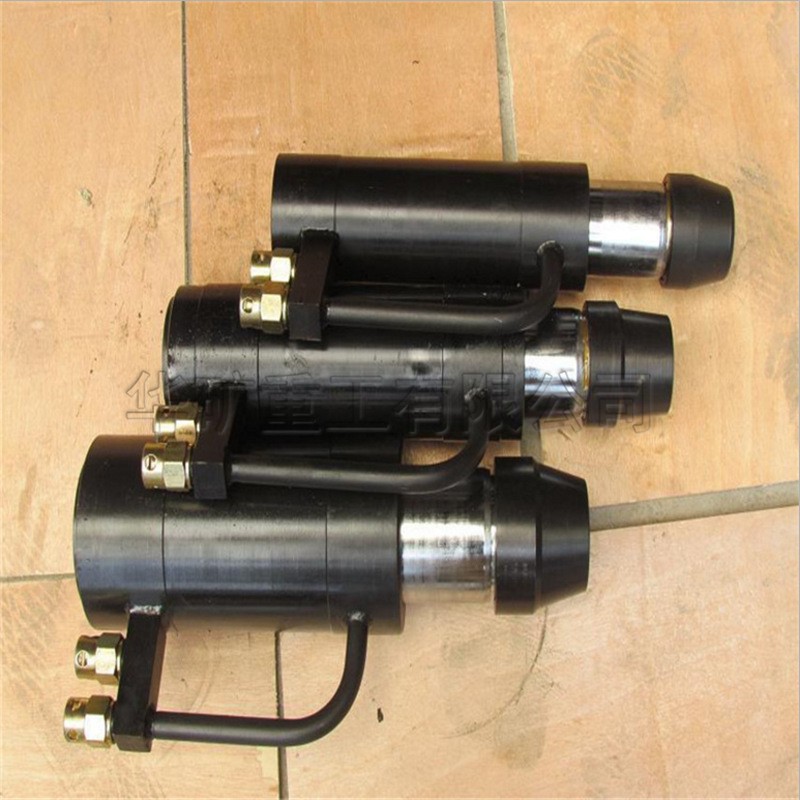

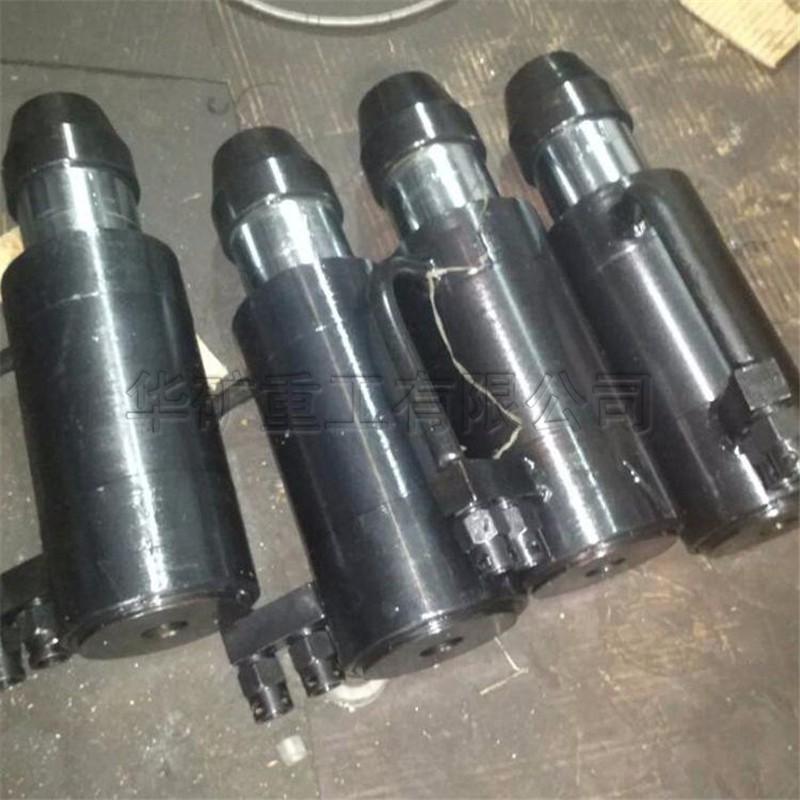

張拉千斤頂
張拉千斤頂產品介紹:
張拉千斤頂是用于張拉鋼鉸線等預應力筋的千斤頂。預應力千斤頂均為穿心式液壓雙作用千斤頂,預應力千斤頂需和高壓油泵配合使用,張拉和回頂?shù)膭?dòng)力均由高壓油泵的高壓油提供。根據結構的不同又分為前卡千斤頂和普通穿心式千斤頂。預應力千斤頂結構緊湊,張拉時工作平穩,油壓高,張拉力大,廣泛應用于公路橋梁、鐵路橋梁、水電壩體、高層建筑等預應力施工工程。
張拉千斤頂工作原理:
千斤頂有外殼、大活塞、小活塞、扳手、油箱等部件組成。工作原理是扳手往上走帶動小活塞向上,油箱里的油通過油管和單向閥門被吸進小活塞下部,扳手往下壓時帶動小活塞向下,油箱與小活塞下部油路被單向閥門堵上,小活塞下部的油通過內部油路和單向閥門被壓進大活塞下部,因杠桿作用小活塞下部壓力增大數十倍,大活塞面積又是小活塞面積的數十倍,有手動產生的油壓被擠進大活塞,有帕斯卡原理知大小活塞面積比與壓力比相反。這樣一來,手上的力通過扳手到小活塞上增大了十多倍(暫按15倍),小活塞到大活塞力有增大十多倍(暫按15倍),到大活塞(頂車時伸出的活動部分)力量=15X15=225倍的力量了,假若手上用每20公斤力,就可以產生20X225=4500公斤(4.5噸)的力量。工作原理就是如此。當用完后,有一個平時關閉的閥門手動打開,油就靠重量將油擠回油箱。
張拉千斤頂產品參數:
型號 YCD-180 YCD-200
額定油壓 MPa 63 63
額定張拉力 KN 180 200
承壓面積 cm2 30.44 37.68
工作行程 mm 150 150
穿孔直徑 mm 17 21
質 量 kg 14 20
結構形式 雙作用 雙作用
液壓油標號 32號液壓油 32號液壓油
