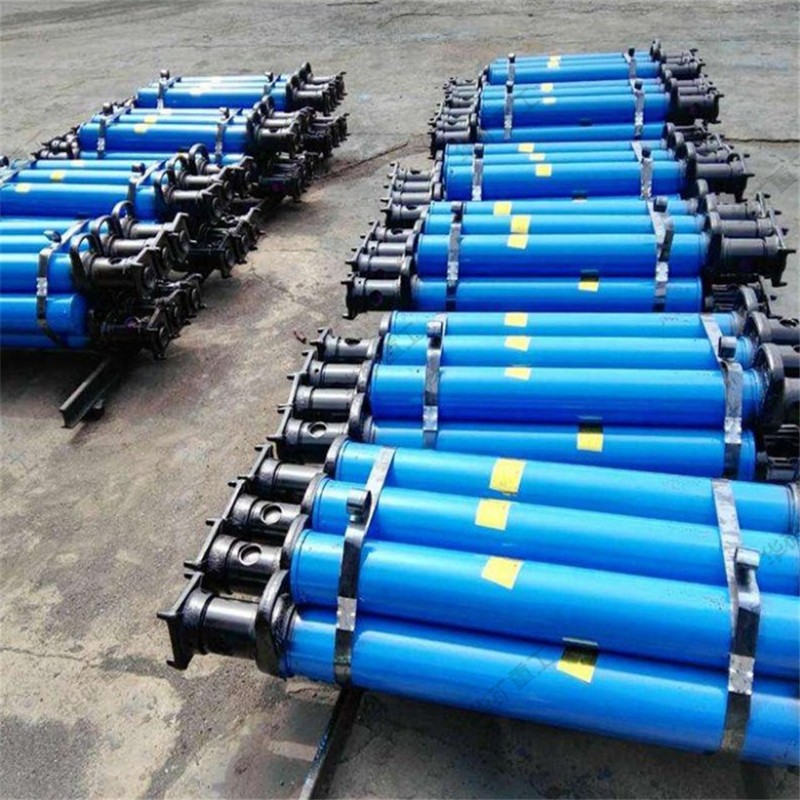

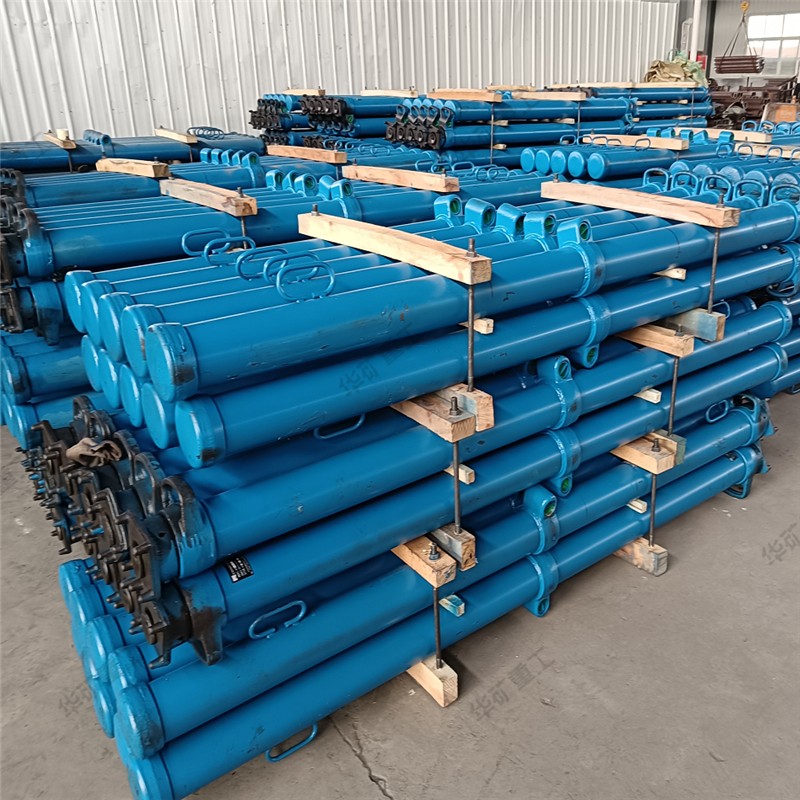

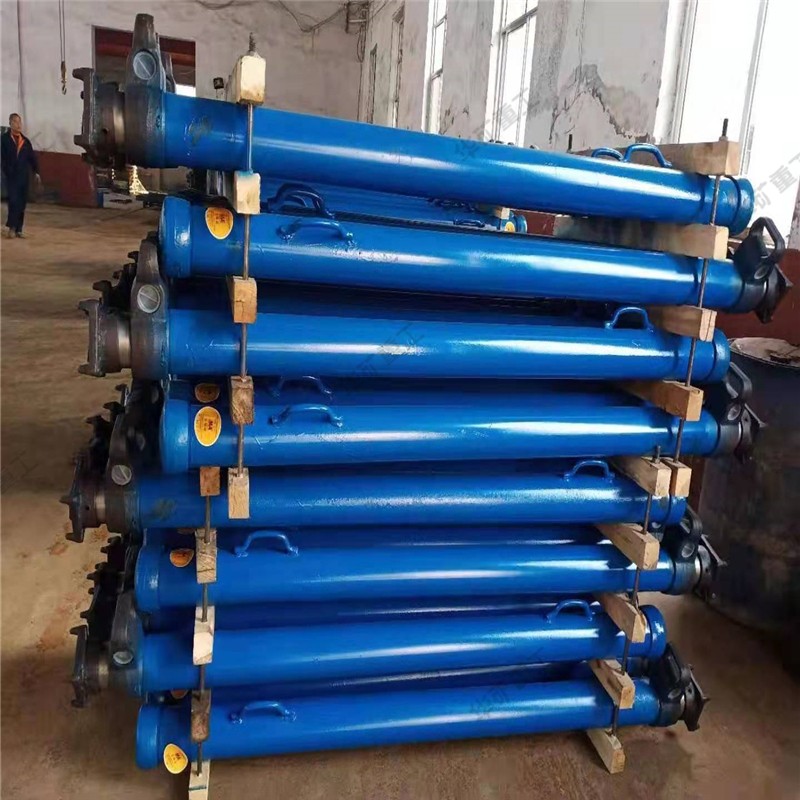

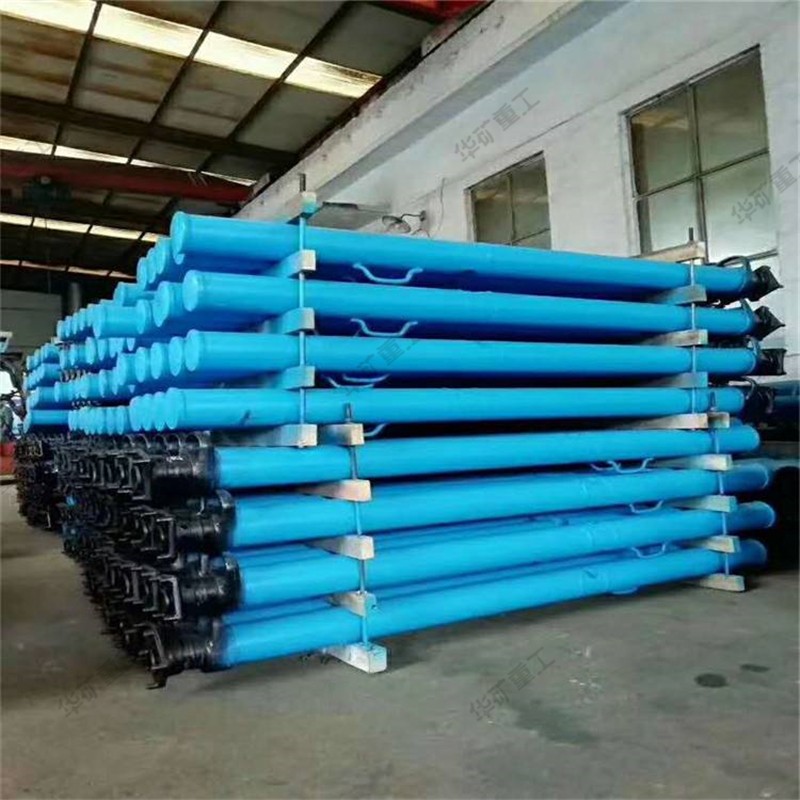

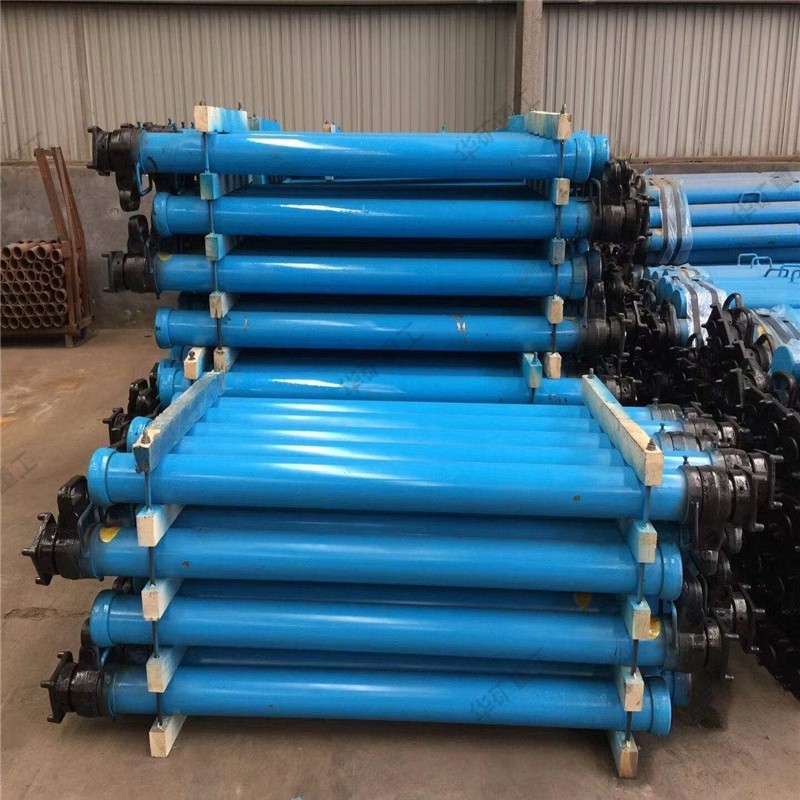

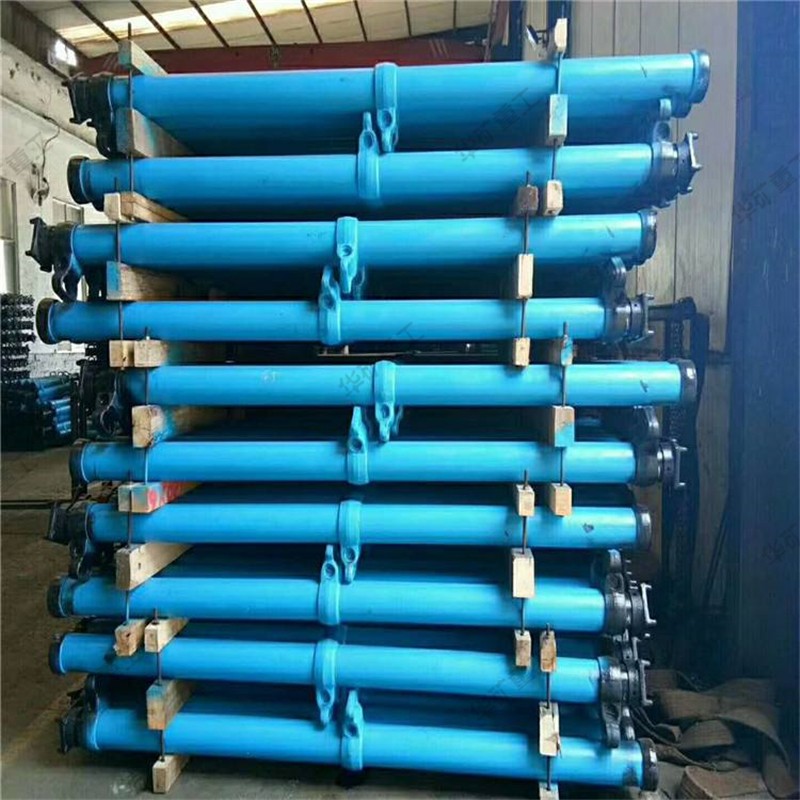

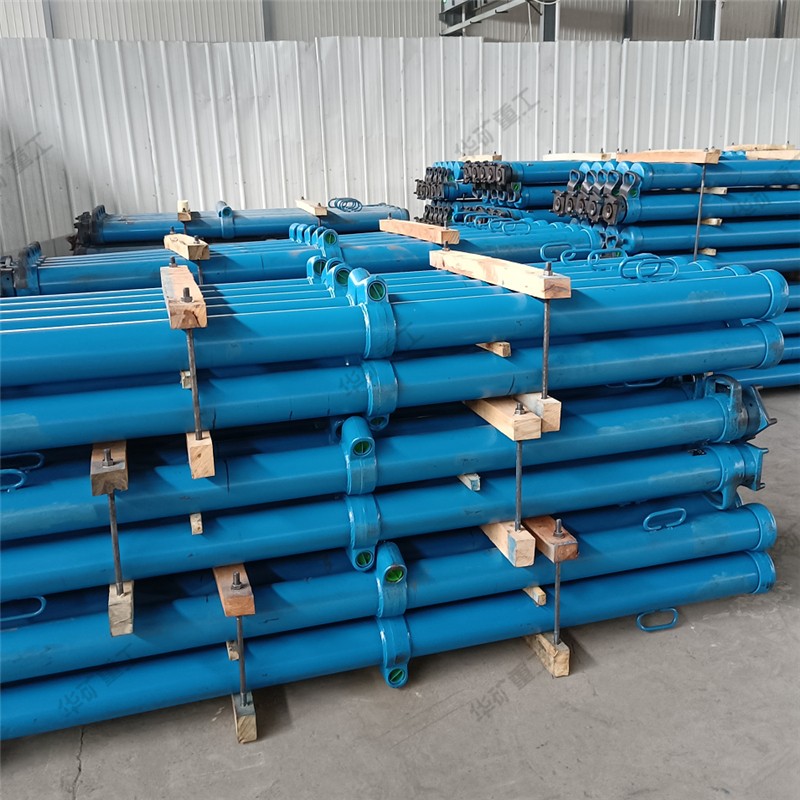

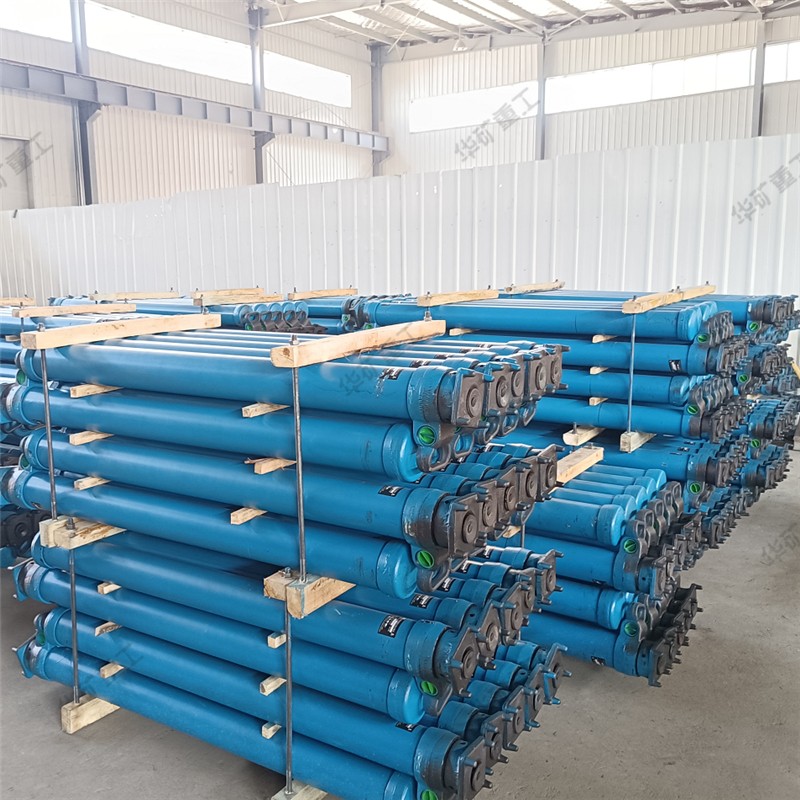

DW35-300/110X單體柱
單體柱產品概述:
懸浮式單體液壓支柱是是一種外部供液的恒阻式單體液壓支柱,是機械化普采工作面 的配套設備,也是綜采工作面的端頭支護設備。其適用于煤礦回采工作面的頂板支護和端頭頂板支護,由于其承載能力大、抗偏載能力強、工作行程大、使用范圍廣,因而其可應用于薄煤層、中厚煤層及 較厚煤層工作面。
單體柱產品結構:
懸浮式單體液壓支柱由1、頂蓋2、密封蓋組件3、活柱4、手把閥體5、油缸6、復位彈簧7、底座S、三用閥8,14、O形圈9, 13,15、擋圈10、彈性園柱銷11、防塵圈12、Y形密封圈16、連接鋼絲17,18、導向環等零部件組成。
單體柱產品特點:
1.具有較強的抗偏載能力和較大的穩定性。
懸浮式單體液壓支柱采用柱塞懸浮式技術原理,使液壓懸浮力直接通過支柱活柱的內腔作用在頂蓋上,使液壓懸浮力分擔了支柱工作阻力的五分之四左右,使活柱在軸向上的受力僅為工作阻力的五分之一,提高了支柱的穩定性和安全性,也大大提高了支柱的支撐高度和承載能力。
2.可靠性高
懸浮式單體液壓支柱上不再設有工藝難以保證的圓弧焊縫,也提高了立柱的強度和可靠性,避免了因焊縫斷裂而造成的冒頂?shù)仁鹿孰[患,保證了工作人員的安全。
3.重量輕
根據支柱規格不同, 整柱重量比國內外現用支柱減輕1 5—30%以上,但其工作阻力、工作行程及穩定性安全系數又高于鋁合金支柱。
4.工作行程大
懸浮式單體液壓支柱工作行程大,擴大了使用范圍,也可以減少支柱的規格品種,特別是頂板下沉較大的工作面.
5.強度大
懸浮式單體液壓支柱所有密封點均為外設,可用肉眼直觀檢查,一旦支柱泄漏,可隨時注液或更換支柱,保證了采煤工作面頂板支護的安全性和可靠性。
6.使用方便
懸浮式單體液壓支柱的三用閥設于手把體上,當注液時,三用閥不會隨活柱的升高而升高,操作方便,安全可靠。
7.維修和維護費用低。
8.使用中性水。
