槽鋼冷彎?rùn)C(jī)

產品詳情

工字鋼彎曲機（冷型彎拱機）是新型全自動型鋼彎曲型鋼產品。（性能）采用液壓系統，具有傳動平穩，壓力大等特點。主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼角鋼U型鋼等型材的彎曲。

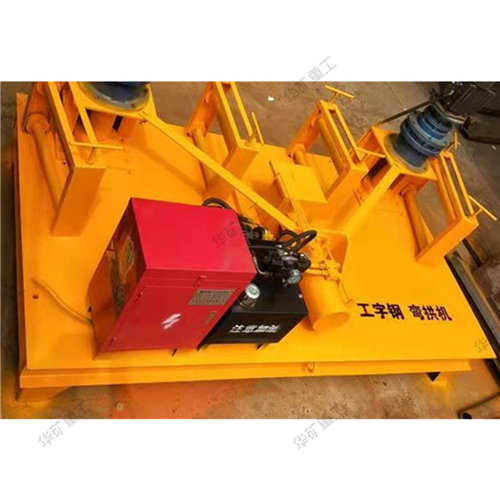

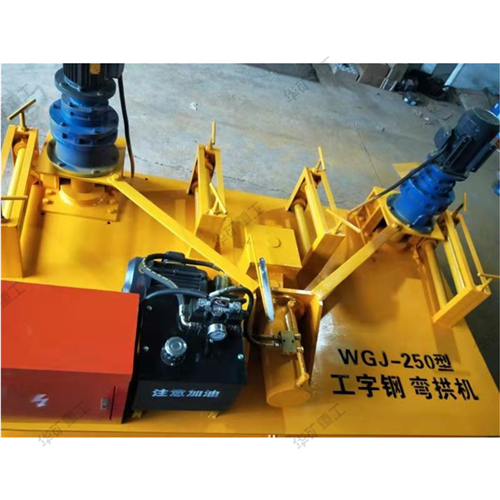

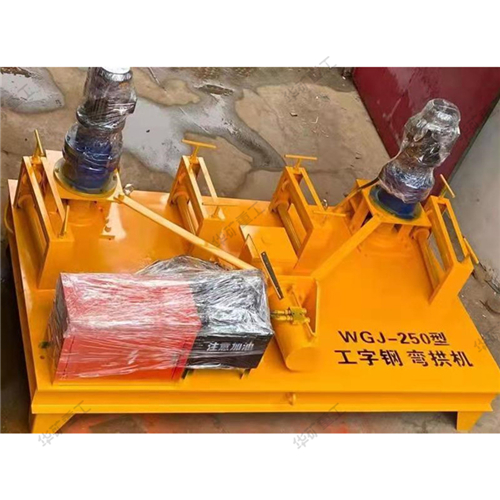

工字鋼彎拱機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。

操作使用說明：

1.工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。

2.在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔助系統的門式托架上即可

3.這種冷彎作業，保證了材質的強度，提高了支護鋼拱架的質量，極大地提高了工效，操作簡單明了。冷彎?rùn)C(jī)與壓床相比，具有良好的工作性能。

結構及工作原理:

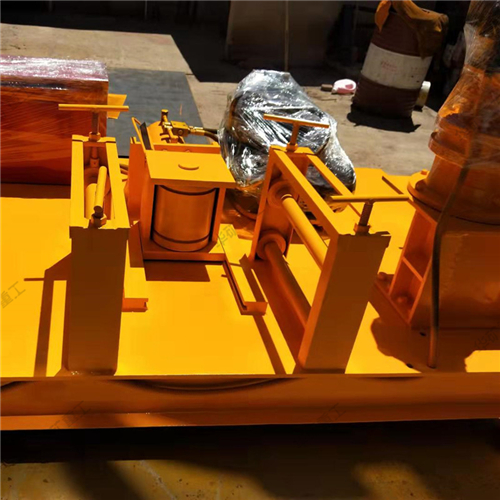

該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。
工作原理：把工字鋼放在冷彎?rùn)C(jī)上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。

產品參數

小的彎曲半徑 : ≥1.5m

油缸推進速度 :8-15mm/s

主動滾輪轉速 :7-10r/min

液壓系統壓力 :26Mpa

總功率 :7.4Kw

整機重量 :2380Kg

外形尺寸 :2.6*1.5*1.4M
