收放絞車
收放絞車產品介紹:
跑車防護裝置用收放絞車用于跑車防護擋車裝置中。主要作用是控制擋車欄的升降,用于煤礦所有傾角在30度以下的單軌或雙軌提升運輸斜巷中。
收放絞車結構特征和工作原理:

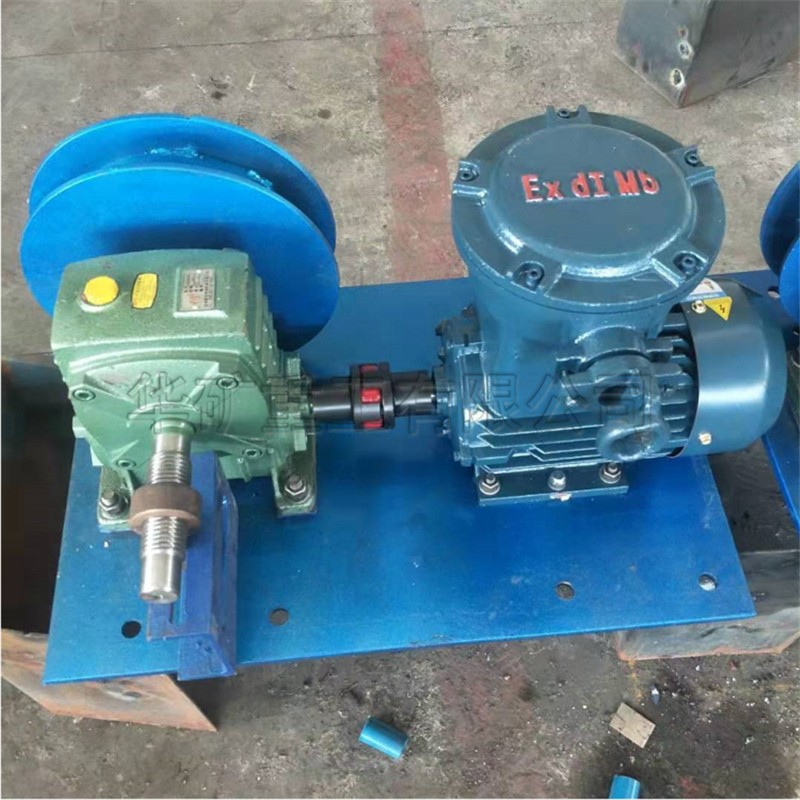

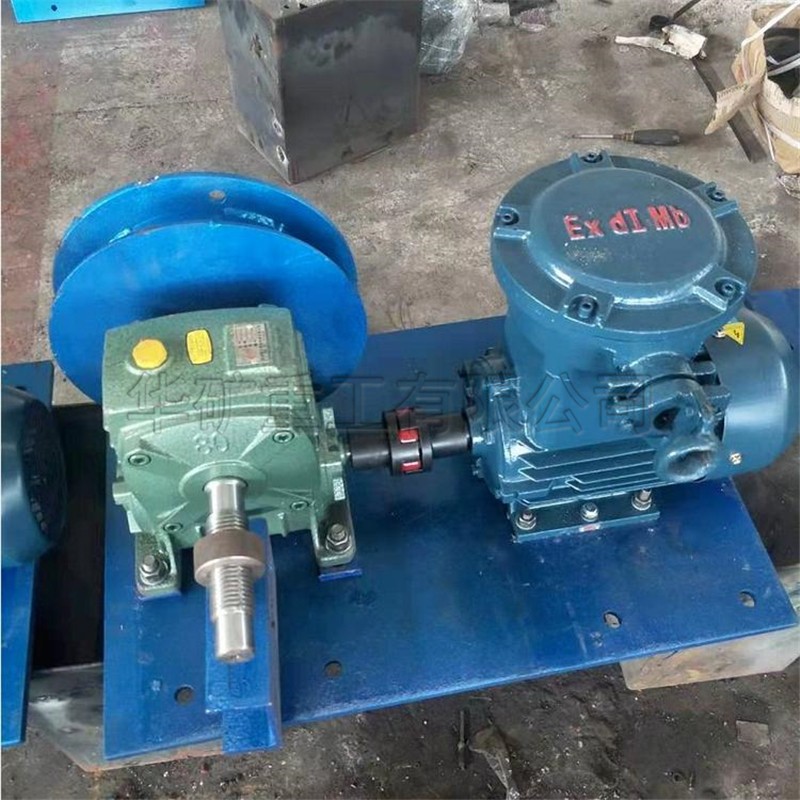

收放絞車包括:防爆電機、減速機、滾筒、提升鋼絲繩,由防爆電機通過減速機帶動滾筒進行正反轉,經提升鋼絲繩帶動擋車欄提升、落網。
當礦車正常運行時,到達設定區間,收放絞車動作使擋車欄打開,礦車正常通過。當礦車通過后,收放絞車動作使擋車欄關閉。當礦車跑車時,車速超過規定的數值,電控箱不發出提升指令,擋車欄處于常閉狀態,直接將礦車攔截。
收放絞車主要性能:
1.收放絞車為電動控制,安全可靠。
2.系統具有良好的機械強度和防潮功能,能適應礦井中各種惡劣環境條件。
收放絞車技術參數:
額定電壓:AC380V;
電機功率:1.5KW;
滾筒直徑:219mm;
牽引力:≥1500N;
動作時間:≤5S;
噪聲:≤85dB
鋼絲繩:6×19-∮10;
使用環境:溫度:-20℃~40℃;
相對濕度:≤96%(+25℃);
氣壓(86~106)KPa
適用傾角:7—300;
適用范圍:甲烷或煤層含量不大于煤礦安全規程規定的環境;
外殼防護等級:IP54。
收放絞車外形尺寸(長*寬*高):627*473*334
收放絞車重量:40Kg
