更衣吊籃電機
更衣吊籃為系統應用,由提升裝置、棚架、吊籃、控制箱、保護器、整流柜、通風及照明裝置組成。
提升裝置

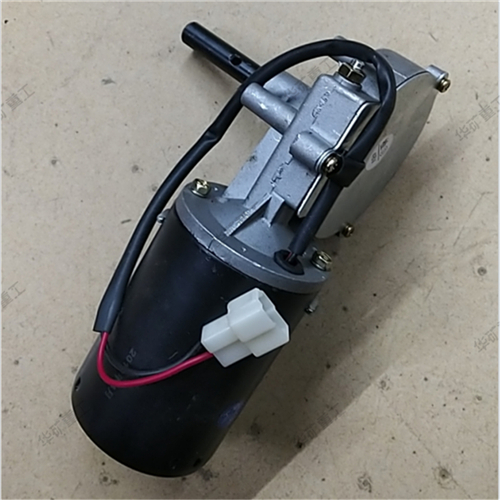

提升裝置由支架、軸承、卷軸、電機、吊繩組成。卷軸安裝在帶軸承的支架上,一端伸出到支架外,通過銷釘與電機軸連接。電機內帶渦輪減速器,通常為48V/30W或48V/50W的吊籃專用直流電機。提升裝置通過支架上方的安裝孔,被整體安裝到預制在天花板的角鋼架上。吊繩纏繞在卷軸上,另一頭連接至吊籃,當卷軸旋轉時,實現吊籃的升降。
棚架
棚架一般由鋼管焊接成網格狀結構,每個網格為正方形,尺寸一般為545x545mm,或根據吊籃外形尺寸特殊確定。棚架整體外形尺寸根據天花板實際情況,現場制作確定。棚架的作用是吊籃上升到頂后的限位,保證吊籃被提升至相同高度,使吊籃底板處在同一平面,起到“偽”天花板的作用。
吊籃
吊籃為方形籠體,由鋼絲焊接或塑料注塑而成。一般分為兩層結構,以供干凈衣物和工作衣分別放置,尺寸通常為510x510x600mm或510x510x750mmm(長x寬x高),或特殊定制。
控制箱
控制箱用于控制更衣吊籃的升降。隨著更衣吊籃控制技術的發展,先后出現了各種控制方式及控制箱。
