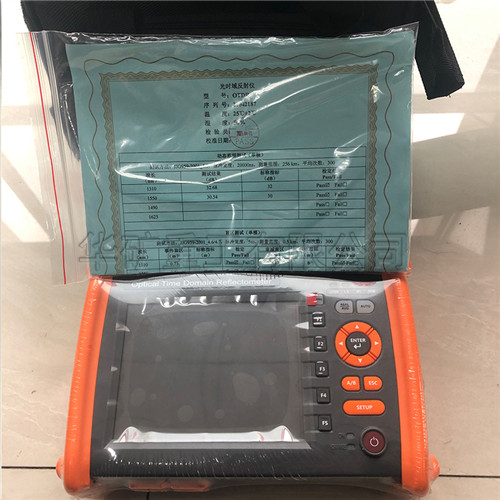

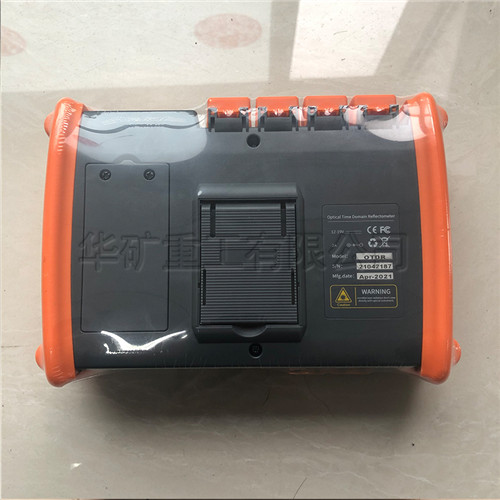

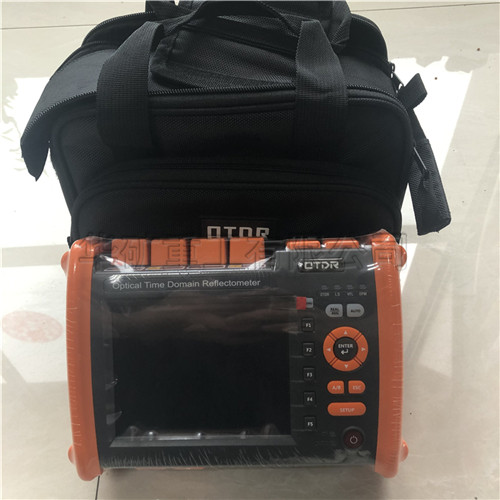

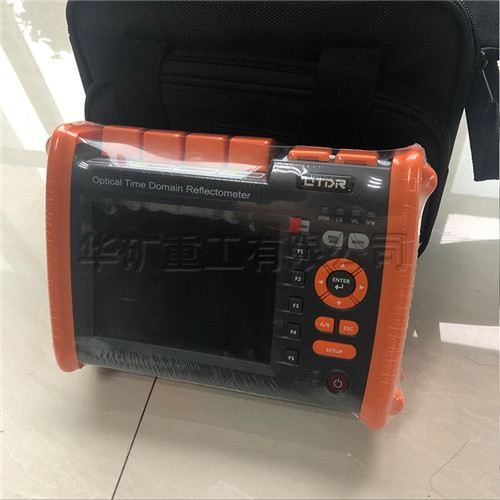

光時域反射儀
光時域反射儀(英文名稱:optical time-domain reflectometer,OTDR)是通過對測量曲線的分析,了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作,利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息,可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等,是光纜施工、維護及監測中必不可少的工具。
主要特點
1、 ≤1m超短事件盲區,測試光纖跳線輕松自如;
2、 45dB大動態范圍,128k數據采樣點;
3、業界*先進的雙色雙料一體化模具工藝,堅固耐用;
4、 高級防反射LCD,野外環境下顯示界面清晰可見;
5、 具有多種測試模式、觸摸屏及快捷健操作;
6、 通信光自動監測功能;
7、具有以太網遠程控制功能;
8、 雙USB接口功能,可外接U盤、打印機及通過SyncActive軟件與PC機通信;
9、支持Bellcore GR196及SR-4731文件格式;
10、電池低電壓告警功能;
11、 WinCE視窗操作系統,中英文操作界面;
12、內置可視紅光故障定位(VFL)及光功率計功能;
13、 OTDR光輸出頭類型可隨意更換,端面清潔更加方便;
14、 內置極具人性化的多媒體教學軟件,快速成為測試專家;
15、 應用軟件在線升級,無需返回原廠.
基本參數
模塊 A B C
中心波長 1310nm/1550nm 1550nm/1625nm 1310nm/1550nm/1490nm
±20nm ±20nm ±20nm
適用光纖類型 單模 單模 單模
動態范圍 28/26dB 28/26dB 28/26dB
測距準確度 ±(1m+取樣間隔+0.003%×距離)(不包括折射率置入誤差)
事件盲區2 1.6m
測距分辨率 0.25、0.5、1、2、4、8、16m
測試量程(單模) 4、8、16、32、64、128、256km
測試脈寬(單模) 10ns~10240ns
損耗閾值 0.01Db
采樣點數 65K
線性度 0.05dB/dB
波形存儲容量 800幅
折射率設置范圍 1.00000~2.00000
顯示 彩色TFT LCD 5.1英寸 648*480(可選觸摸屏操作)
接口 USB
光輸出接口 FC/UPC(標配,可選配萬能接頭)
電源 AC/DC適配器:電壓允許范圍:100V~240V(1.5A)
頻率允許范圍: 50Hz 直流:15V~20V(2A)
內部鋰電池: 7.4V,3200mAh
