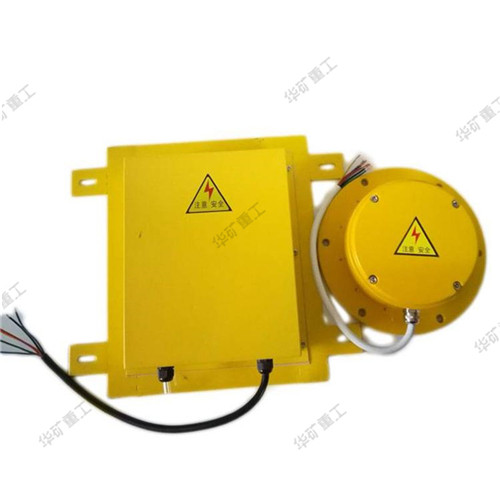

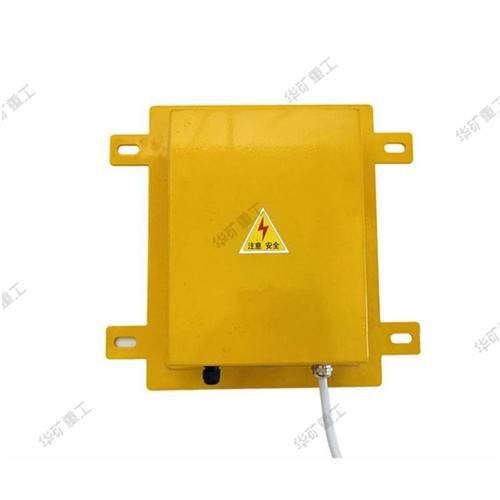

防爆溜槽堵塞開關
特點
▼外殼防護等級高,密封性好
▼殼體表面經噴塑處理,耐腐蝕性強
▼適合檢測各種物料
▼操作簡單,維護方便
觸頭數量:1常閉、1常開 觸頭容量:AC 380V 3A
動作行程:5~15mm 極限行程:20mm
環境溫度:-30~+40℃ 相對濕度:≤90%(25℃時)
動作力:35~40N 防護等級:IP54
防爆溜槽堵塞開關安裝在溜槽側壁適當位置開240*260長方口,然后在開口上方約100-200mm處,溜槽內壁焊接一塊長300mm左右的擋板,以防大塊物料落下直接沖擊活動門發生誤動作,再用隨機所配橡膠板將開口完全覆蓋、封閉。
溜槽堵塞檢測裝置為門式結構,具有壓簧復位功能。外殼用鐵板制造,經噴漆及防腐蝕處理為戶外型。整機結構合理,性能可靠。
工作原理:當漏斗或溜槽物體堆集過多和物體過大不暢通造成溜槽堵塞時,堆積物料給漏斗側壁一定壓力,安裝在漏斗或溜槽上的活動門在壓力作用下活動門開啟,使行程開關動作,發出停機信號,排除故障后開關復位。
安裝方法及注意事項
(1) 選擇合適的安裝位置。一般不應安裝在物料可能直接沖擊到的位 置,通常安裝在落料斗的側面;還要選擇合適的安裝高度,既要高于正 常運行狀態下物料臨時滯留的高度,又不能太接近落料斗上部。選擇合適的安裝位置,才能準確及時地檢測到堵料狀態。
(2) 對于需要通電工作的堵料開關, 應該采用跟隨皮帶機的啟停而啟停的工作方式,以延長其工作壽命。
