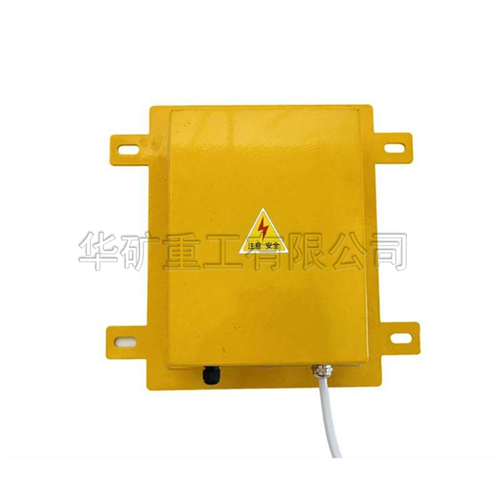

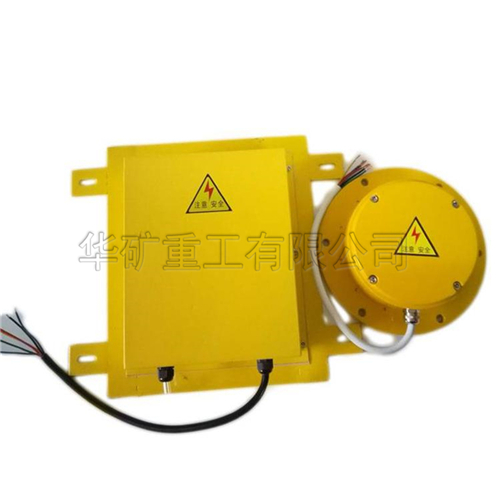

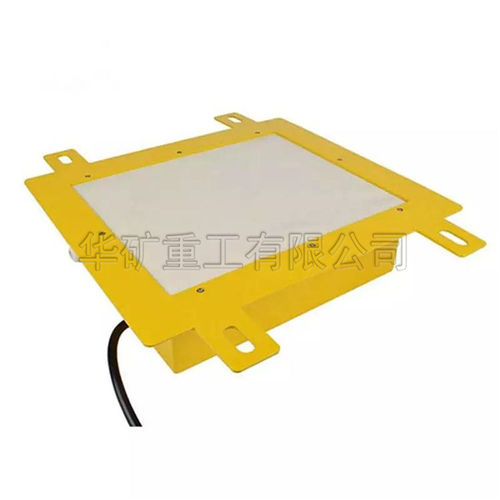

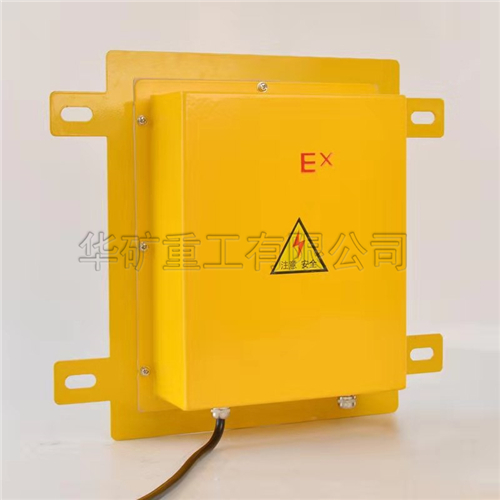

防爆溜槽開關
防爆溜槽堵塞開關,一開一閉、保護裝置用于溜槽口堵料檢測,也稱溜槽堵料檢測開關,也是溜槽的一種保護裝置,本裝置采用非接觸式并充分利用了PLC的控制功能,能夠?qū)崿F(xiàn)對溜槽堵塞的監測,防止堵塞情況的發生,同時實現了對溜槽上游相關生產設備的保護。此外,本實用的擋板在應用時可根據不同的現場情況及不同的預防要求被安裝在溜槽的適當位置,因此應用靈活簡便。
原理:
本裝置采用門式結構,彈簧復位,安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力,從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時,其控制開關動作,從而發出報警或停機信號。如將其接振打器控制線路上,可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后,活動門自動復位。
主要技術指標
產品型號:HLDM-KH-B、HLDM-KH-A型
觸頭數量:1常閉、1常開或根據要求配置
觸頭容量:AC 380V 3A
檢測裝置動作行程:5~15mm
檢測裝置限行程:20mm
環境溫度:-30~+40℃
相對濕度:≤90(25℃時)
使用壽命:行程開關動作15萬次整機壽命2萬次
檢測裝置動作力:35~40N
