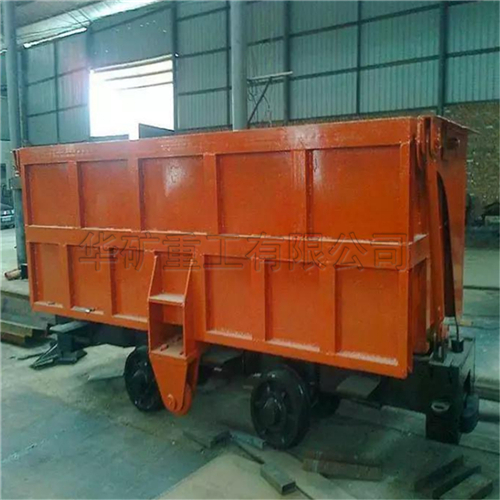

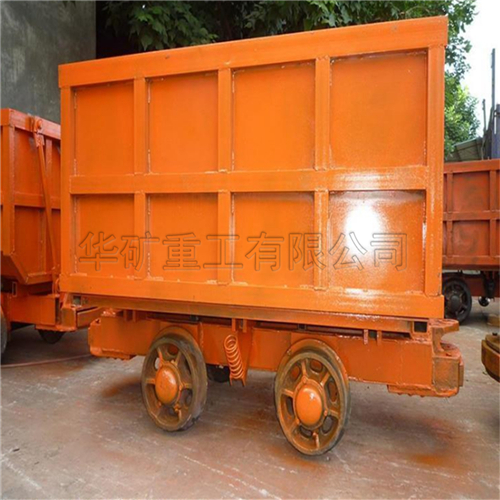

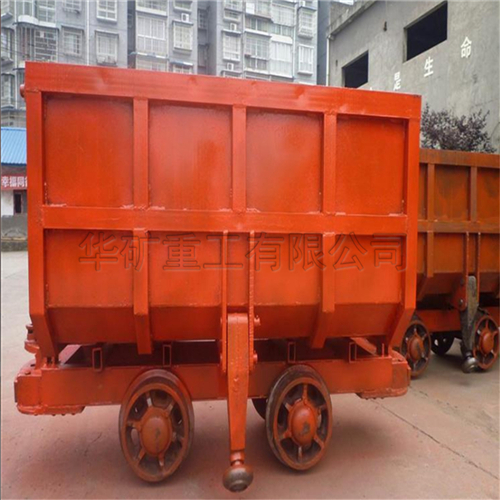

底側卸式礦車
底側卸式礦車產品介紹:
1車箱
車箱的前、后端板和側板均采用12mm厚的16Mn板焊接而成,在車箱四周外側采用槽形鋼板加固;翼板分別焊接在左、右側板.上,上方用角鋼焊接成口字形,而且角鋼上方和槽形鋼板相連,以便能使車箱在極端惡劣的工作環境下也不致于損壞。
2車底架底板采用25mm厚的鋼板,在底板下面用角鋼和鋼板焊接,使底板足以能經受住裝礦時礦石對底板的沖擊力。
3.輪軸
輪軸由車軸、車輪和橡膠彈簧座組成。車輪采用鑄鋼,橡膠彈簧座采用鑄鋼,橡膠彈簧座的左、右兩側作為彈簧的支承面,本礦車采用橡膠彈簧。礦車過彎道時車輛由于擠壓橡膠彈簧,而能使其產生部分橫動,過卸載站后能便于與導框之間的對中復位。
4卸載輪5支撐彈簧6緩沖橡膠彈簧與碰頭。
底側卸式礦車支撐彈簧說明:
底側卸式礦車采用橡膠彈簧作為減振裝置,擴大橡膠彈簧安裝時的傾角,使之能承受更大的沖擊載荷。車架底板下面與橡膠彈簧座頂部的距離空載為70mm,在機車運行中這一距離將會逐步減小,但當此距離減小到55mm后,則應加調整片以抬高車架,加調整墊后如短期內出現間隙小于20mm則表明橡膠彈簧已失效,應更換新的橡膠彈簧,總的原則是不允許車架在運行過程中,剛性地沖擊輪軸。
底側卸式礦車產品參數:
型號:YDCC4-9
容積:4m3
載重:10噸
軌距:900mm
尺寸:3560*1450*1700mm (長*寬*高)
輪徑:450mm
牽引高:450mm
卸載角:50°
自重:3986kg
