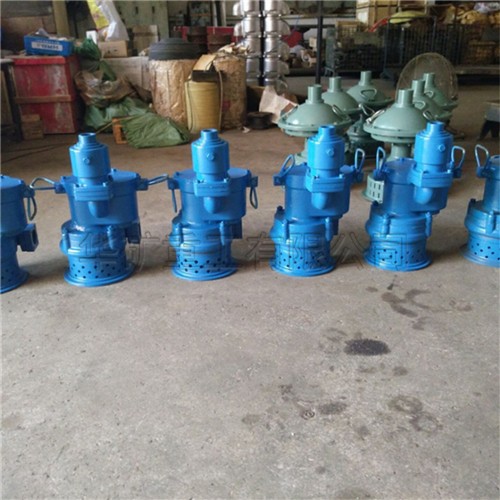

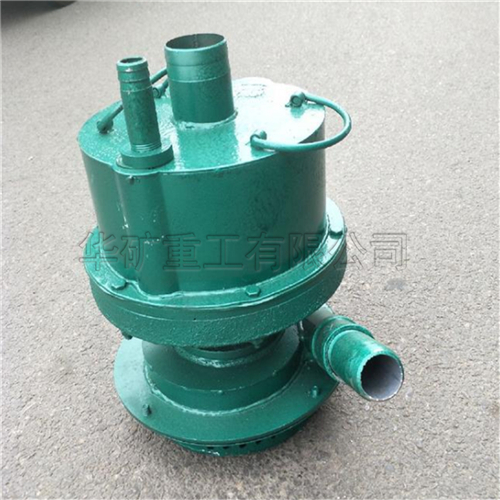

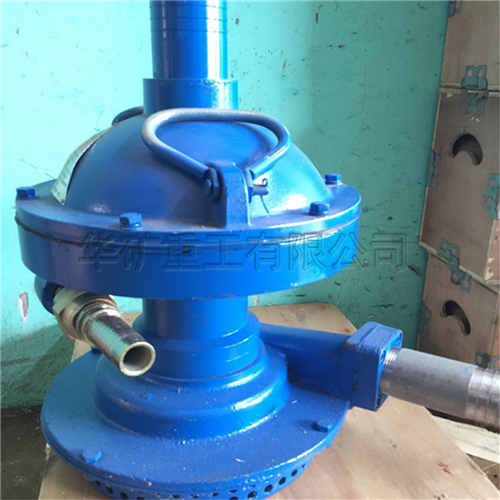

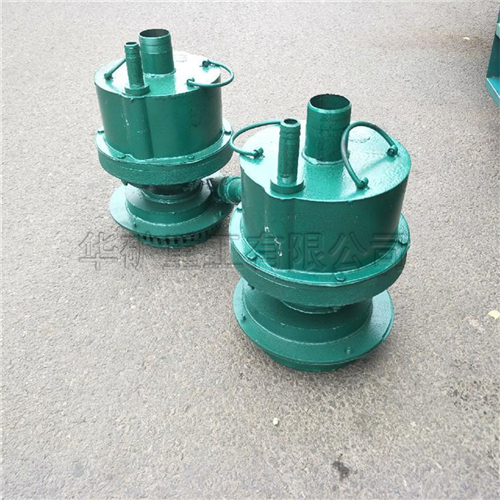

風動潛水泵
風動潛水泵產品介紹:
風動污水潛水泵總體結構簡單,外形美觀、體積小重量輕,移動拆裝維護保養方便;水泵運行平穩、流量大,實際揚程高;葉輪和泵體無配合間隙,排水排污能力強;起動、停止迅速,并有過載保護作用,不會因過載而發生故障。風動潛水泵不受電源、潮濕、粉塵等條件限制,特別是易爆易燃,震動、高溫……惡劣工況場合有著電動潛水泵不可替代的安全性和可靠性。在含有瓦斯與煤塵的作業面及其它場合使用安全可靠。
風動潛水泵適用范圍:
風動污水潛水泵主要適用于礦山開拓、掘井巷道、豎井井筒及化工、油輪、造船等各種易燃易爆惡劣工況現場,有壓縮空氣作動力的施工排水作業。
風動潛水泵結構及工作原理:
1、風動馬達部分:
由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽,槽內配有葉片,上、下氣缸蓋上各有一只吹氣眼。風泵啟動時,高氣壓從吹氣眼將槽內葉片吹開,同時大量高氣壓從主風道進入氣缸,推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔,腔內有密封圈將氣、水隔開。密封圈 采用彈簧密封,并利用氣、水的壓力,使密封圈內漲,增強密封效果。
2、水泵部分:
由泵體、葉輪、泵座等組成。葉輪裝在轉子軸上,擰緊葉輪螺母,裝上泵體、泵座,放入水中,轉子帶動葉輪旋轉,在離心力的作用下,水流壓入泵體的渦道內,并順著出水管排出。
3、油霧器部分:
由油霧器殼、油霧器桿、調油閥芯等組成,油霧器裝在頂蓋上,殼內裝滿潤滑油。
4、管接頭部分:
由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
5、消聲器部分:
消聲器是由鋼板沖壓焊接而成,裝在排氣口處。
風動潛水泵產品參數:
揚程:25-10M
流量:10-20m3/h
轉速:3000r/min
使用氣壓:0.3-0.5兆帕
耗氣量:1.5m3/min
總重量:10公斤
